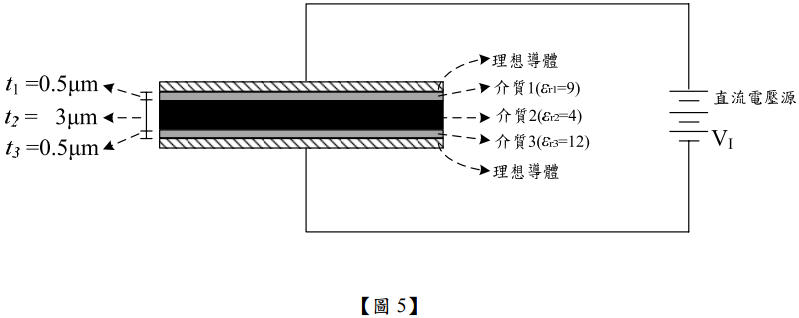

五、有三個平面形的介質置於兩個理想導體中，形成一個電容的結構，其橫切面如【圖 5】所示。結構中介質的相對介電係數( ε_r1 ~ε _r3 ) ，以及厚度( t₁ ~t₃) 標註在【圖 5】。

(2) 現在將一個直流電壓源 V_I加在本電容結構中。假設介質 1~介質 3 能承受的最高電場強度皆為(10⁶ V/m)。若超過這電場強度，則此介質就會損壞。假設逐漸增加 V_I，請問哪個介質最先損壞，其原因為何？(5 分)
