申論題

一、【極限設計法】有一拉力桿長 4 m，由等邊雙角鋼組成，須承受靜載重 8.0 tf 及活 載重 17.0 tf，雙角鋼和 1.2 cm 厚連接板接合如圖 1(a)所示，角鋼和連接板皆使用 SMA400 鋼（F_y = 2.5 tf/cm² ，F_u = 4.1 tf/cm² ）。因受長度限制，沿應力方向僅能使 用 3 顆 F10T 高拉力螺栓以承壓型結合，孔為標準孔，螺紋在剪力平面上，螺栓設 計剪力強度  φF _v = 3.0 tf / cm² 。

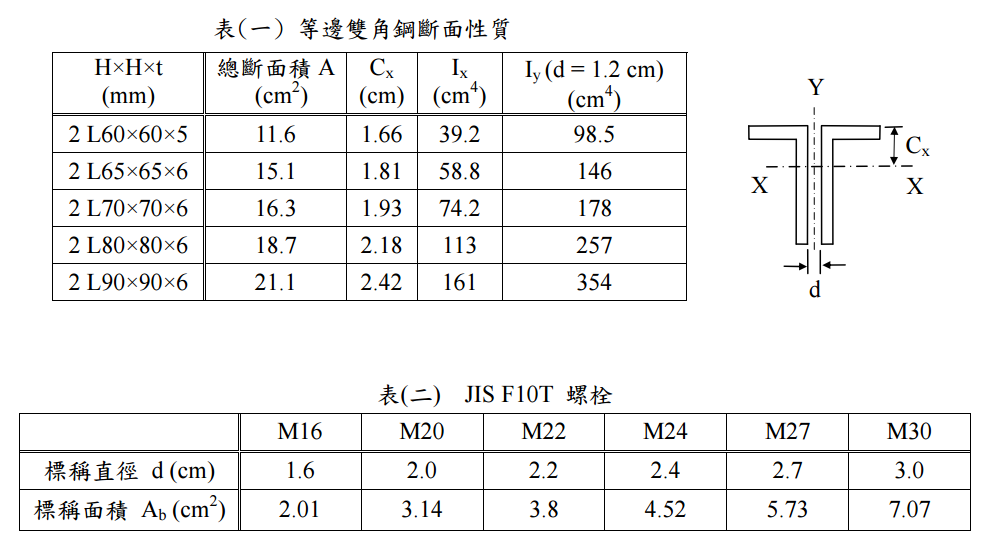

⑴假設角鋼無塊狀剪力（Block shear）撕裂，從表(一)設計最經濟之雙角鋼斷面。（10 分）
