試卷：100年 - 100年專門職業及技術人員高等建築師、技師、第2次食品技師暨普通不動產經紀人、記帳士考高等_土木工程技師#38475
科目：技師◆材料力學
年份：100年
排序：0

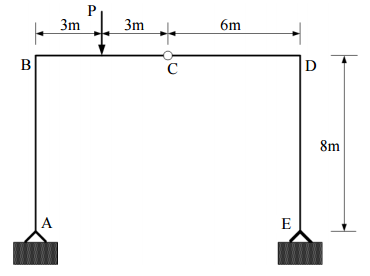

三、一個二維鋼構架如圖所示，梁 BD 中央 C 點為樞接，鋼材彈性模數 E_st＝200 GPa （1 GPa＝1×10⁹ N/m² ），柱高 8m，垂直向下集中載重 P＝24 kN 作用於梁上，A、E 點均為鉸支承，假設柱均不考慮挫屈問題，

⑴將各構件的彎矩分布圖繪於試卷上，要標示正、負彎矩與其數值，以及梁中彎矩為零及最大彎矩的位置。（15 分）
