高等鋼筋混凝土學與設計
>
101年 - 101 高等考試_二級_土木工程：高等鋼筋混凝土學與設計#33906
>
題組內容

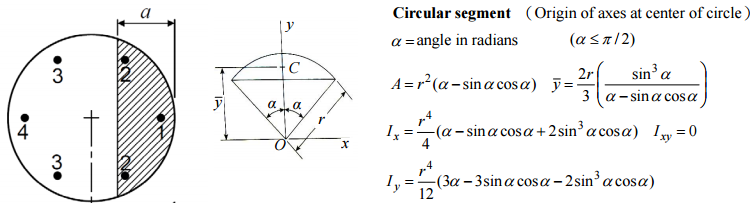

三、一RC圓柱如下圖：已知該圓柱直徑 60 cm，6 根D32（d = 3.22 cm，A
b
=8.143 cm
2
） 鋼筋均勻分布於圓周，且混凝土表面至鋼筋中心距為 6.5 cm，試求：（25 分）
⑴平衡破壞時P
b
、彎矩M
b
及所對應的偏心e
b
及c
b
。
其他申論題
四、某一發電機之額定為 100 MVA、20 kV，其 X''d= X1=X2= 20%、X0 =5% ，中性 點係透過 0.32 Ω之電抗器接地。X''d 、X1、X2及X0分別代表此發電機的次暫態電抗 、正序電抗、負序電抗及零序電抗。當此發電機在額定電壓下做無負載運轉，且 尚未與系統併聯時，在其輸出端點發生單相接地故障。試求故障相之次暫態故障 電流。（20 分）
#84969
五、超高壓輸電線路（EHV lines）常採用成束導體（bundle conductors），即每相使用 超過 1 條之導線，其主要目的與效益何在？請簡要條列之。（20 分）
#84970
一、試以一受彎矩與軸力柱斷面繪圖詳述此種 RC 斷面分析時基本假設為何？（25 分）
#84971
二、RC梁斷面為 40×60 cm（寬×深）， f′c =280 kgf/cm2 ， fy =4200 kgf/cm2 ，假設混凝土 最大粒徑為 1.9 cm，梁主筋為D22（d = 2.22 cm Ab = 3.871 cm2） ，梁肋筋為D13 （ d=1 .27 cm， Ab = 1.267 cm 2 ），梁表面至鋼筋中心距為 6.5 cm，則此斷面依照規 範以單筋梁設計時，此斷面最大彎矩設計強度、最小彎矩設計強度、最大設計剪力 強度、最小設計剪力強度分別為何？（25 分）
#84972
⑵c =0.5 cb時之P、M。
#84974
⑶c =1.5 cb時之P、M。
#84975
⑴臨界斷面位置。
#84976
⑵無軸力時臨界斷面之最大混凝土剪力計算強度。
#84977
⑶有設計軸壓力 25 tf 臨界斷面之最大混凝土剪力計算強度。
#84978
⑷有設計軸拉力 25 tf 臨界斷面之最大混凝土剪力計算強度。
#84979
