試卷：104年 - 104年高等三級暨普通考高考三級_結構工程#24916
科目：技師◆結構設計
年份：104年
排序：0

題組內容

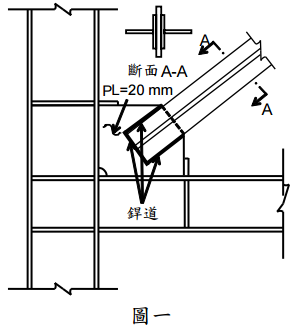

二、一梁、柱斜撐接合，雙 T 型斷面（雙T175×175×7×11）之斜撐與厚度 20 mm 之鋼板採用兩道縱向銲道及一道橫向銲道之填角銲疊接接合（如圖一所示）。T 型鋼與鋼板之材料強度皆為 F_y = 2.5 t/cm²、F_u = 4.1 t/cm²，填角銲銲條強度為 F_u=4.9t/cm^2,T175×175×7×11 的斷面積 A_g = 31.5 cm²。請回答下列問題：

申論題內容

⑴板厚不同時，依現行鋼結構極限設計法規範如何決定填角銲之最小銲道尺寸；此外，規範規定最小銲道尺寸之原因為何？（10 分）
