試卷：97年 - 97 調查特種考試_三等_電子科學組：電子學與電路學#38202
科目：電路學
年份：97年
排序：0

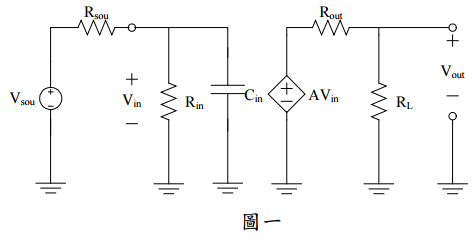

一、如圖一所示為一電壓放大器等效電路圖，其輸入電阻 R_in，輸入電容 Cin，增益（gain factor）為 A，在放大器輸入端加一電壓源 V_sou，其內電阻（source resistance）為 R_sou，另外負載電阻為 R_L。

⑴求電壓增益 V_out/V_sou，以頻域方式表示，並由此求得直流增益（DC gain）K 和 3dB 頻率。（10 分）
