104年 - 104年高等三級暨普通考高考三級_電子工程#29908
> 申論題
題組內容

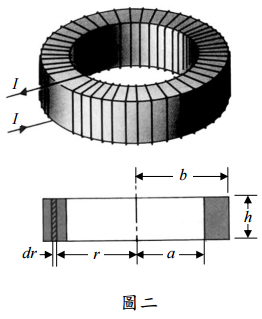

二、圖二為細線所繞成之螺線環形線圈,內半徑為a ,外半徑為b,中空部分之截面為 長方形,高度為h,設線圈之圈數為N ,
⑴螺線環形線圈通過一等值電流I ,試求中空部分任意位置之磁通密度B。(10 分)
相關申論題
⑵試求環形線圈自電感量L。(15 分)
