申論題

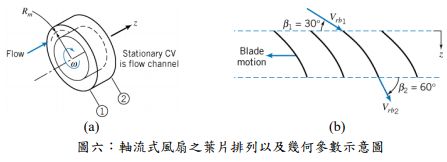

六、圖六(a)顯示軸流式風扇整體結構。圖六(b)則顯示軸流式風扇葉片的排列 （上視圖），轉軸方向（z）是由上而下，轉軸與葉片尖端之半徑分別為 0.8 m 與 1.1 m，葉片的旋轉半徑（Rm）可以視為兩者半徑之平均值。葉 片以 1200 rpm 作等速旋轉，其切線方向如圖的 blade motion 方向所示。 在入、出口處，相對速度（V_rb1與V_rb2）均與葉片相切，與葉片速度之夾 角分別為 β₁=30°與 β₂=60°，入流絕對速度（V₁）與葉片速度方向呈 60° 且與轉軸方向（z）夾角為 30°。若空氣為不可壓縮，密度為 1.23 kg/m³ ， 且軸向（z）速度分量不變。
