試卷：104年 - 104 高等考試_三級_土木工程：結構學#32089
科目：結構學
年份：104年
排序：0

題組內容

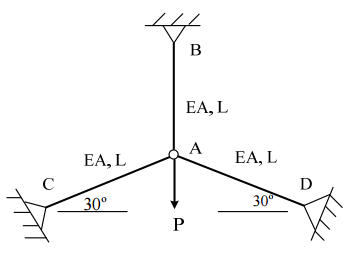

三、如圖示之桁架，各桿件都有相同之楊氏模數 E、斷面積 A 及長度 L。假設各桿件之張力強度=降伏強度= N_T = 400 kN，壓力強度為挫屈強度= N_C = 100 kN。又假設張力強度達到後桿件仍然可以保持 N_T，但勁度變為零；但是挫屈強度達到後，桿件僅能保持 0.2 N_C，也就是挫屈強度的 20%，此稱為挫屈後強度，而勁度同拉力降伏，也是變為零。

申論題內容

⑵若外力維持上述挫屈時之外力，當桿件 AC 及 AD 發生挫屈後，各桿件之軸力為何？（8 分）
