試卷：98年 - 98 專技高考_化學工程技師：程序控制#35763
科目：技師◆程序控制
年份：98年
排序：0

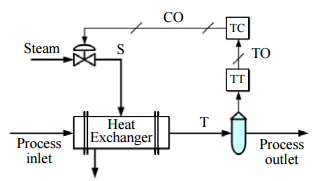

六、如下圖之熱交換器，其受控變數（溫度T(s)）與作動變數（蒸汽量S(s)）間之轉移函數GM(s)為GM(s)=5 (℉/1000 lbm/hr)/(s+1)³ ；溫度感測計TT量測範圍為 50℉；蒸汽控制閥具線性安裝後特性且全開時之流量為 10,000 lb_m/hr；TC為比例控制器。

⑵試求一K_C值使得此閉環系統之Gain Margin為 2；
