109年 - 109 專技高考_化學工程技師：程序控制#93303

科目：技師◆程序控制 | 年份：109年 | 選擇題數：0 | 申論題數：13

試卷資訊

所屬科目：技師◆程序控制

選擇題 (0)

申論題 (13)

(一)繪圖表示此蒸餾塔回饋控制系統。（6 分）
(二)繪圖表示此蒸餾塔前饋控制系統。（5 分）

(一)推導轉換函數5fbdbd06bd819.jpg，將此轉換函數改寫成具穩態增益（steady-state gain）及時間常數（time constant）的標準型式。（9 分）
(二)推導轉換函數5fbdbd06bd819.jpg，將此轉換函數改寫成具穩態增益及時間常數的標準型式。（8 分）

(一)轉換函數5fbdbdd0e87e0.jpg。（8 分）
(二)動態響應h (t)。（9 分）
(三)在新穩態達到時的液位高度。（5 分）
(四)若每一儲槽壁高度皆為 8 ft，那一儲槽先發生溢流現象？在什麼時間？ （5 分）
(一)利用作圖法找出一階時延（first order plus dead time）模型中參數。 （9 分）

(二)利用下列史密斯（Smith）法關係圖找出二階（second order）模型中參數。（8 分）
(一)若控制閥是空氣作動閥開（air to open），則相應比例氣動控制器的控制動作（control action）為何？（8 分）
(二)若控制閥是空氣作動閥關（air to close），則相應比例氣動控制器的控制動作為何？（8 分）

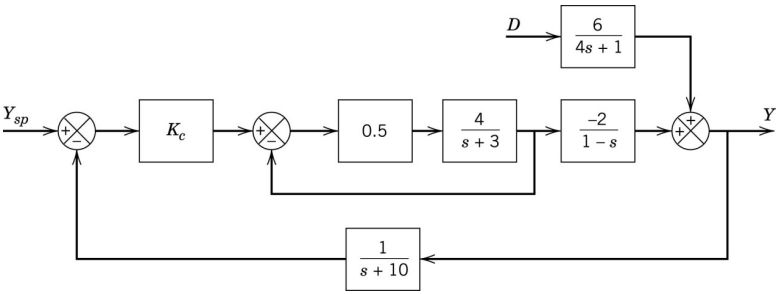

六、如下圖所示為一回饋控制系統的方塊圖，請決定使閉環路系統穩定之Kc 值範圍。（12 分）
