108年 - 108 專技高考_化學工程技師：程序控制#80793

一、圖一為一壓力控制系統。請問(一)本壓力控制系統目的是什麼？(二)請以圖 形 表示 程序 本身 包括 那些 部分 。(三) 繪出 本控 制系 統塊 解圖 （ Block Diagram）。(四)請標示 DV（Disturbance Variable）、SP（Set Point）、 MV（Manipulated Variable）、CV（Controlled variable）分別在圖一的 位置。（20 分）

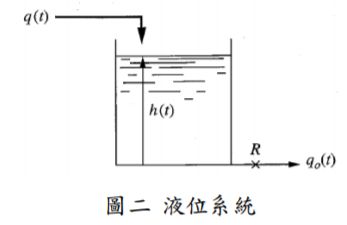

二、考慮圖二之液位系統：其中 q 為體積流率，h 為液高，R 為出料阻抗 （Resistance）（R= Ch^1/2，C 為常數）。槽截面積 A = 3 ft²；某一穩態操 作時 q_os =16 cfm（cubic feet per minute），h_s = 4 ft。當進料流率 q(t)由 16 cfm 增為 20 cfm 時，請求出本系統在此穩態操作附近之線性化動態模 式及 h(t)。（20 分）

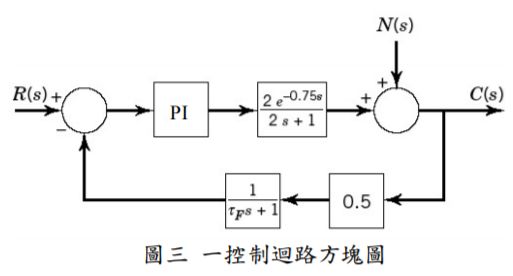

三、請寫出圖三所示之時域（time domain）之工作方程式（working equations） 。  其中 PI 為比例積分控制器，其轉移函數為 GPI ( s ) = 3(1 + ) ； R ( s ) = ； N ( s ) = ；τ _F = 3 。（20 分）

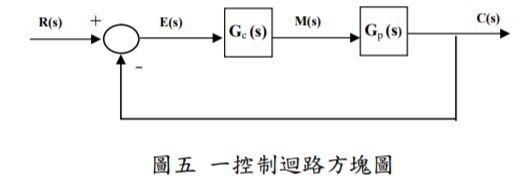

五、在圖五中若 且閉迴路控制要求為 ，請設計一PI 控制器，請求其 K _c 與τ _I 。（20 分）
