四、頻寬（bandwidth）是控制系統重要的性能指標之一，試繪圖並且以文字說明頻寬的 定義。（20 分）

詳解 (共 1 筆)

詳解 提供者：hchungw

頻寬在控制系統中是一個重要的性能指標，特別是對於頻率響應分析。以下是頻寬的定義和相關的圖表說明：

定義： 在控制系統中，頻寬通常被定義為從系統的低頻響應開始，到其增益降低到-3dB（即輸出響應的幅值為輸入的0.707倍）的頻率。此頻率稱為截止頻率，之後，系統的增益迅速下降。頻寬可以視為系統能夠有效響應的輸入信號頻率的上限。

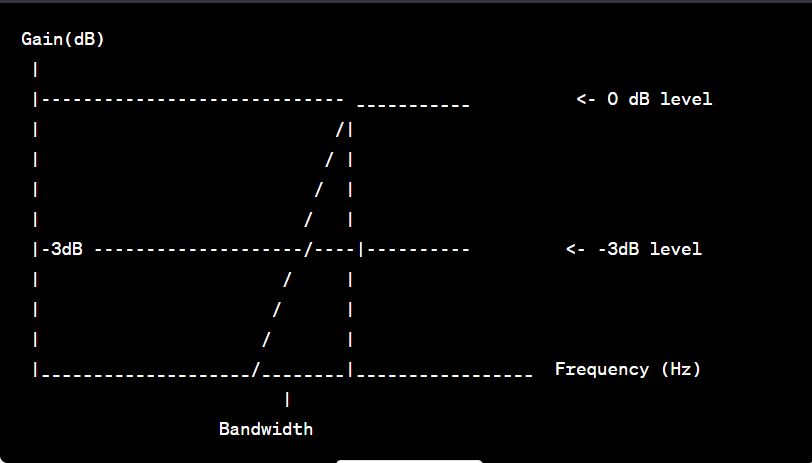

圖表說明：

  1. 考慮一個簡單的單輸入、單輸出系統。
  2. 在頻率響應圖中，垂直軸表示增益（通常是分貝dB），而水平軸表示頻率（例如，赫茲Hz）。
  3. 隨著頻率的增加，增益會開始下降。
  4. 當增益降至-3dB點時，此處的頻率即為系統的頻寬。

在上述圖中，隨著頻率的增加，系統的增益開始下降。當增益達到-3dB時，相應的頻率即為系統的頻寬。

總結： 頻寬是控制系統能夠有效響應的最高頻率。一個具有較寬頻寬的系統可以更快速地響應變化，但可能較不穩定；相對地，一個具有較窄頻寬的系統可能較為穩定，但對快速變化的輸入響應較慢。
