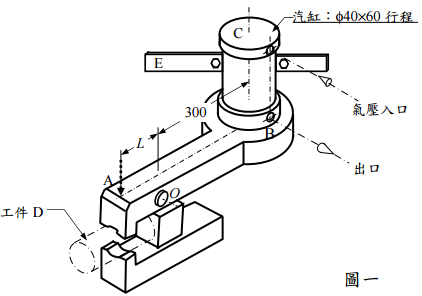

一、工程師設計一自動夾具，將汽缸 C 固定於機架 E 以作為夾具之動力源，如圖一所示，其中支點 O 可左右調整各 10，且夾具 A 處至少需提供工件 2,500 N 之夾持力，請回答下列問題：（每小題 10 分，共 20 分）

⑵若可用氣壓源僅有 10 kgf/cm² G 之壓力，工程師且須另考慮 0.5 kgf/cm² 之輸送管路壓損，則支點 O 之位置應如何調整？調整為多少？
