100年 - 100 公務升官等考試_薦任_機械工程：工程力學（包括靜力學、動力學與材料力學）#26998

科目：工程力學(含靜力學、動力學與材料力學) | 年份：100年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (4)

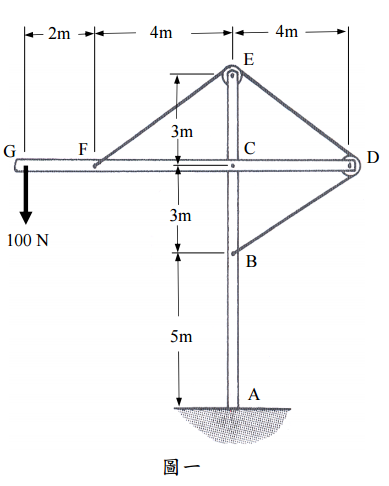

【已刪除】一、如圖一所示，一構架（Frame）固定在Ａ端。纜（Cable）BDEF 繞過無摩擦（Frictionless）的滑輪（Pulley）D 和 E。請計算在Ａ端的反作用力、在 C 點的銷（Pin）的反作用力和纜 BDEF 中的拉力（Tension）。假設滑輪 D 和 E 均很小。（25 分）

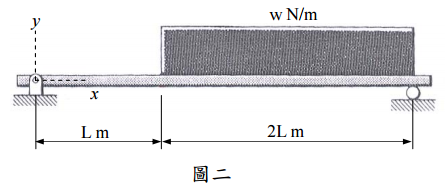

【已刪除】二、如圖二所示的樑，試以積分法（Integration Method）求在 x = L 處樑的位移（Deflection），請利用 w，L，E 和 I 表達位移，E 為楊氏模數（Young’s Modulus）， I 為面積慣性矩（Area Moment of Inertia）。（25 分）

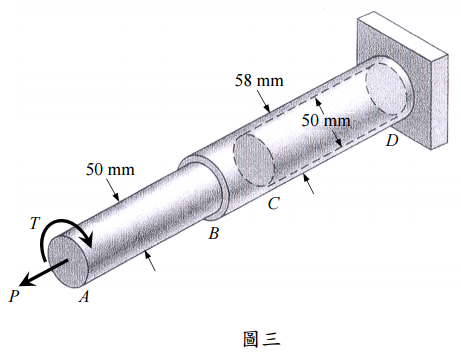

【已刪除】三、若容許的（Allowable）彎曲應力（Bending Stress）為 100 MPa 及容許的剪切應力（Shearing Stress）為 60 MPa，請計算如圖三所示的一階梯鋼軸所能承載之最大軸向載荷 P 的值，圖三中的扭矩（Torque）T = 0.01P N．m。（25 分）

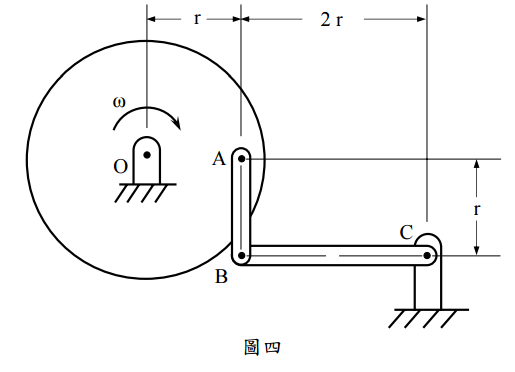

【已刪除】四、在圖四所表示的瞬時（Instant），一圓盤（Disk）以一順時鐘（Clockwise）方向的等角速度 ω 旋轉。請計算並利用 ω 和 r 表示桿件 AB 和 BC 的角速度和角加速度。（25 分）
