所屬科目：工程力學(含靜力學、動力學與材料力學)

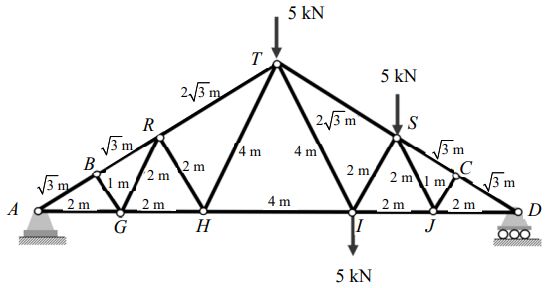

一、下圖桁架各桿件長度如圖中所示，試求支撐點 A 及 D 處反作用力，以及桿件 TH 及 SJ 的受力。（25 分）
二、方塊 P 與 Q 以不能延伸之繩索連接如圖所示，Q 與接觸面的動摩擦係數 μ 為 0.2，其餘位置的摩擦可忽略。試求 P 與 Q 的加速度，以及繩索中的張力。 （25 分）
三、利用厚 15 mm 鋼板銲接而成之筒狀薄壁壓力容器尺寸如圖所示，銲道與筒狀容器縱軸成 45° ，如容器承受一表壓 4 MPa 之內壓力，試求垂直銲道之正應力及平行銲道之剪應力。 （25 分）
