試卷：113年 - 113 專技高考_專利師（選試專業英文及工程力學）、專利師（選試專業日文及工程力學）：工程力學#122211
科目：工程力學(含靜力學、動力學與材料力學)
年份：113年
排序：0

四、內徑 40 mm，外徑 60 mm 之均質空心圓軸長 1.5 m 如圖所示，其一端固定，另一端受一扭矩 T。圓軸為彈性—完全塑性材料，其剪降伏強度為 120 MPa。

(一)如扭矩 T 為 4 kN·m，試繪垂直圓軸縱軸之截面上的剪應力分布。（12 分）

詳解提供者：王正育

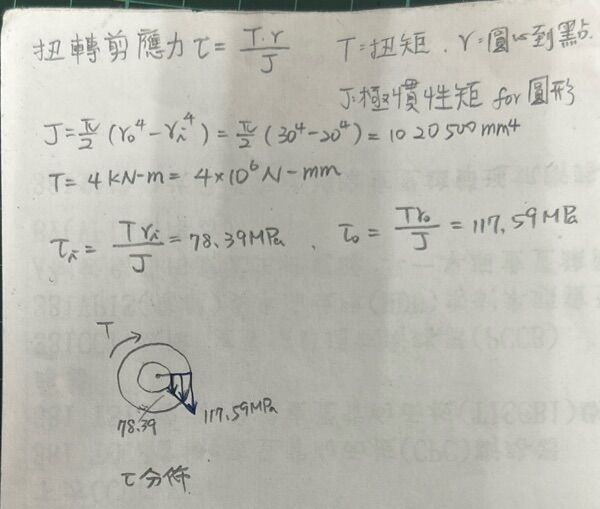

擬答

扭轉剪應力
