100年 - 100 高等考試_三級_土木工程：結構學#33926

科目：結構學 | 年份：100年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

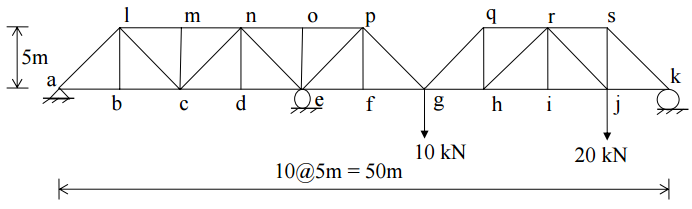

【已刪除】一、如圖所示桁架結構各接點均為鉸接。於 g、j 兩點各承受一集中載重。請分析求各支承 反力，與桿件 no、ne、de 之桿件力。各桿件之 E、A 均相同。（25 分）
【已刪除】二、如圖所示剛架結構在 D 點處為鉸接。BC 桿件承受 1kN/m 之垂直載重。應用單位力 法求 C 點之轉角與水平位移。各桿件之 E、I 均相同。（25 分）

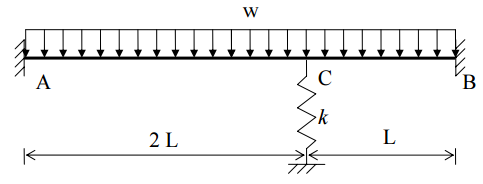

【已刪除】三、如圖所示梁結構，支承 C 處為彈性支承。應用直接勁度法分析求得 C 點之垂直位移 與轉角，並求固接端 A、B 之反力矩。各桿件之 E、I 均相同。 。（25 分）

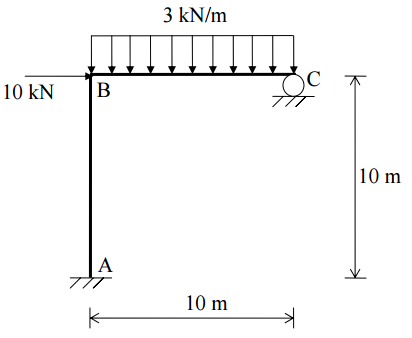

【已刪除】四、應用傾角變位法分析求得各支承反力並繪剪力圖與彎矩圖。各桿件之 E、I 均相同。 （25 分）
