101年 - 101 專技高考_航空工程技師：飛機結構學#26615
科目：
技師◆飛機結構學 |
年份：
101年 |
選擇題數：
0 |
申論題數：
6
試卷資訊
所屬科目：
技師◆飛機結構學
選擇題 (0)
申論題 (6)
1請計算鼻輪及主輪之反力，即R
1
及R
2
。（13 分）
2若降落速度為 100 mph（146.7 呎/秒），請計算最短跑道長度。（12 分）

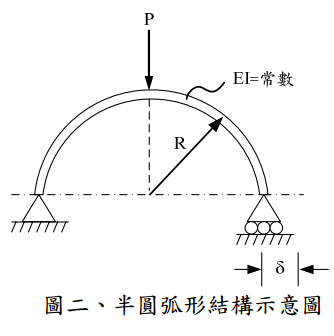

【已刪除】二、假設一飛機機身結構剖面，可簡化成如圖二之半圓弧型結構，當此結構受一集中 力 P 作用時，請計算右邊支撐之水平位移 δ（假設結構變形為彈性，EI 為定值）。 （25 分）
1儲存在此機翼之剪力應變能（Shear Strain Energy, U）。（15 分）
2此機翼單位長度之扭角（Angle of Twist in Radius per Unit Length）。（10 分） （註：L=120"、b = 30"、c = 10"、T= 80000 in-lb、G = 2.5x10
6
lb/in
2
）

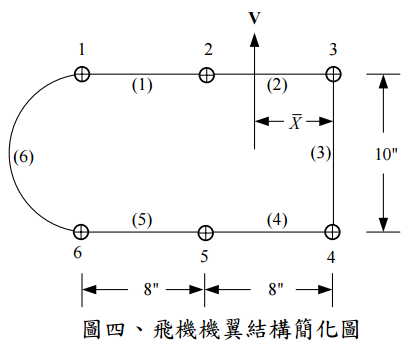

【已刪除】四、假設一飛機機翼結構可簡化模型如圖四所示，縱樑 1-6 之截面積A
1
= A
6
=2 in
2
， A
2
= A
3
=A
4
= A
5
=1 in
2
，腹板（Web）厚度t
3
= 0.064"，其餘腹板厚度均為 0.04"，若 所有斷面剪力模數G（Shear Modulus）為定值，且斷面對稱一水平軸。當一垂直剪 力V= 400 lb作用此機翼時，請計算剪力中心（Shear Center）之位置
。（25 分）
