95年 - 95 專技高考_航空工程技師：飛機結構學#36644

科目：技師◆飛機結構學 | 年份：95年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：技師◆飛機結構學

選擇題 (0)

申論題 (9)

【已刪除】一、參考圖一中所展示的結構。請分別計算這三片腹板（panels）的剪力流（shear flow） 及加勁結構元件（stiffeners）的軸向負載分布（load distribution）。（20 分）

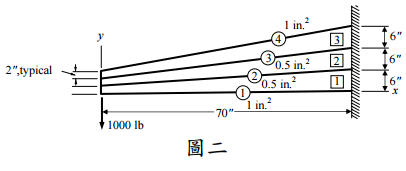

【已刪除】二、請用平均剪力流法（averaged shear flow method）去計算錐形（tapered）懸臂樑（如 圖二所示）中的剪力流（shear flow）。圖中①號和④號加勁樑（flanges）的截面積 皆為 1 in2 ，而②號和③號加勁樑（flanges）的截面積皆為 0.5 in2 。（20 分）

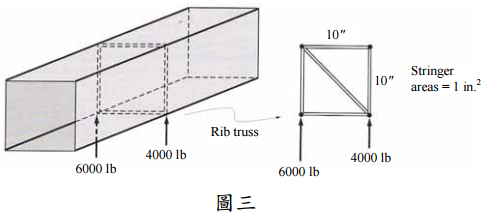

【已刪除】三、有 6,000 lb 及 4,000 lb 的負載施於圖三中箱形樑（box beam）中的肋構架（rib truss）， 圖中的右側圖中的對角線結構元件是用來提供剛性（rigidity）用。請計算在此對角 線結構元件所受的力為何？（20 分）
【已刪除】四、請計算圖四中距離自由端（free end）15 in. 的隔板（panel）中之剪力流為何？假設 此隔板（panel）僅能承受剪力。（20 分）
⑴平面應變（plane strain）？
⑵剪力中心（shear center）？
⑶靜態損傷理論 （static failure theory）？
⑷非等向性彈性材料（anisotropic elastic materials）？
⑸扭 轉形變的翹曲（warping）？（20 分）
