所屬科目:技師◆飛機結構學
一、飛機鼻輪結構如下圖所示。請求出所有桿件所受的力,分別以 FA, FB, FC 表示。(25 分)
二、一個 5 公尺長的木製立柱固定(fixed)在地面上,再用兩條鋼索施加拉 力固定立柱如圖所示。請問使用扭力扳手調整鋼索的最大容許拉力 (tensile force)T 為多少,才不會造成立柱產生屈曲(buckling)現象? (25 分)
三、如圖所示桁架結構,每根桿件的截面積為 500 mm2 ,楊氏模數為 E=200 GPa。 試求 B 點水平方向之位移。(25 分)

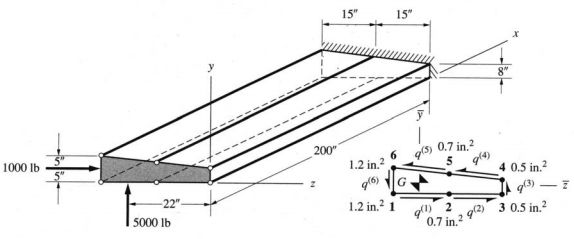

四、假設薄壁箱形樑承受外力如圖所示,凸緣(flange)之截面積分別為 A1 =A6 =1.2 in2 , A2 =A5 =0.7 in2 , A3 =A4 =0.5 in2 。試求樑中腹板(web)之 剪力流(Shear flow)。(25 分)
提示:凸緣軸力梯度(flange load gradient)公式
