97年 - 97 專技高考_航空工程技師：飛機結構學#36671

科目：技師◆飛機結構學 | 年份：97年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：技師◆飛機結構學

選擇題 (0)

申論題 (5)

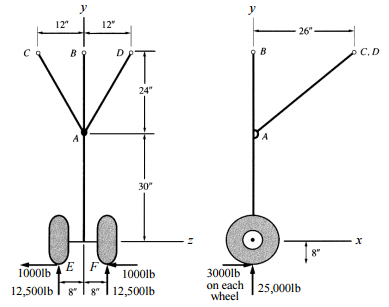

【已刪除】一、一起落架承受之外力如圖所示。AC 及 AD 為二力桿件（two-force member），B 支撐點能承受所有方向的力（force），但僅能承受 BA 軸方向的扭力（twisting moment）。請求出 B 點之所有反作用力。（25 分）

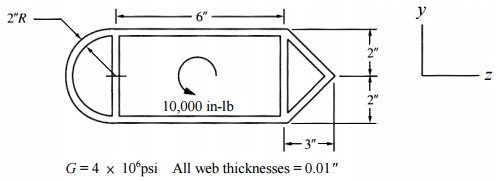

【已刪除】二、下圖所示為一薄壁箱形梁的截面，並承受單一 10,000 in-lb 的扭力。請求出薄壁內的剪力流。（25 分）

【已刪除】三、一圓環承受如圖所示之集中力 P 與剪力流 P/4r。試求 P 力作用點處環內之彎矩。（25 分）

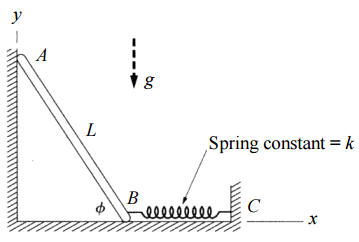

【已刪除】四、不考慮摩擦力，請求出因均勻梁 AB 自重 W 所產生 A 點的垂直位移。（10 分）

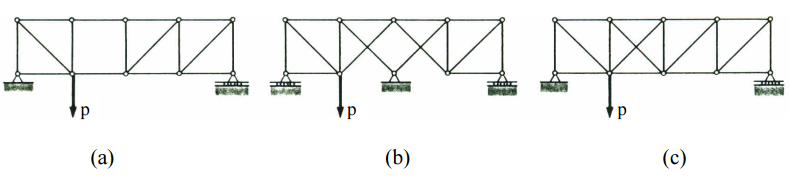

【已刪除】五、下列桁架何者為穩定（stable）結構？何者為不穩定（unstable）結構？如果是穩定結構則進一步判定其為靜定（determinate）結構或靜不定（indeterminate）結構。（15 分）
