96年 - 96 專技高考_航空工程技師：飛機結構學#36598
科目：
技師◆飛機結構學 |
年份：
96年 |
選擇題數：
0 |
申論題數：
6
試卷資訊
所屬科目：
技師◆飛機結構學
選擇題 (0)
申論題 (6)
⑴請繪出ㄧ般最常見的 V-n 圖。（10 分）
⑵請解釋 V-n 圖的功用及相對之飛行情況（flight conditions）。（15 分）

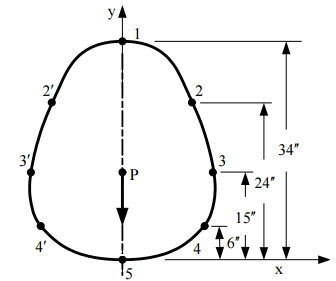

【已刪除】二、假設一機身結構之橫截面如下圖，為對稱形結構共有八根加強條（1, 2 , 3, 4 , 5 , 2′,3′,4′），每根加強條斷面積為 0.1 平方英吋，假設機身截面受 P = 1000 lb力量向 下，求各蒙皮（skin）上的剪力流（shear flow）。（25 分）

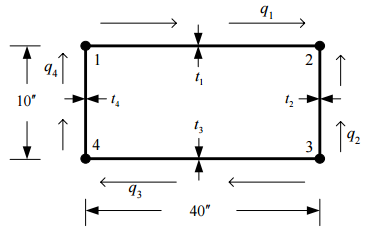

【已刪除】三、已知一機翼結構橫截面如下圖，機翼蒙皮承受剪力流如下: q
1
= 200lb /in，q
2
=200lb /in q
3
=200lb /in，q
4
=1400lb /in 機翼從翼根到翼尖總長為120′′，請求出機翼所產生的扭角（剪力常數為G = 4×10
6
psi ， t
1
= t
3
= 0.04′′，t
2
= 0.032′′，t
4
= 0.081′′）。（25 分）
⑴請計算每一鉚釘所受的合力。（15 分）
⑵假設鉚釘之最大允許應力為 593lb，請計算系統之安全係數（Margin of safety）。 （10 分）
