101年 - 101 專技高考_造船工程技師：工程力學（包括靜力學、動力學與材料力學）#26418

科目：工程力學(含靜力學、動力學與材料力學) | 年份：101年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (7)

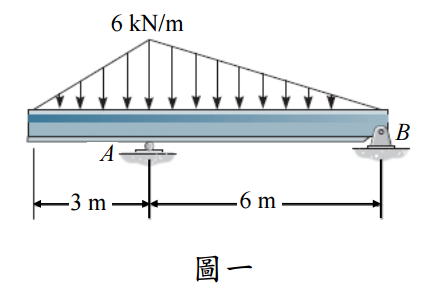

【已刪除】一、以一個等效合力（Equivalent Resultant Force）取代圖一中之分布力，求其大小，並 標示其作用位置與 A 點間的距離。（10 分）

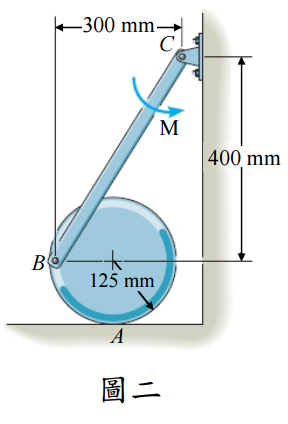

【已刪除】二、質量為 45 kg圓盤靜止在一摩擦係數μA = 0.2 的平面上，如圖二。若M=50 N-m，求A 點的摩擦力大小？（註：BC桿之重量不計）（10 分）
【已刪除】三、如圖三，平台依垂直軸旋轉，其角度位置為：θ=(4t3 ) rad，t為時間，單位為秒。此時 有一圓球順著凹槽向外移動，其位置可以r=(0.1t3 ) m表示。求t= 1.5 sec時，球的速 度與加速度？（15 分）

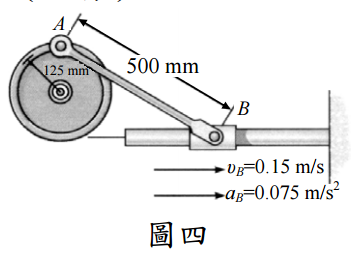

【已刪除】四、如圖四，A 為圓週運動，B 為向右橫向運動。求該瞬間輪與連桿之角加速度為何？ （註：A 點在輪之正上方）（20 分）

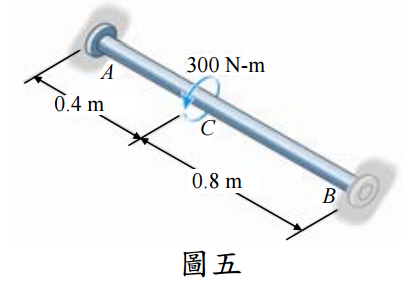

【已刪除】五、直徑 50 mm 實心鋼材，兩端固定，受扭力旋轉，如圖五所示；求最大剪應力大小與 位置？（註：設鋼材之剪力模數 G 為常數）（15 分）
【已刪除】六、樑受力條件如圖六所示，使用面積力矩法（Moment Area Method）求受力 B 點位移 與轉角？（設 EI 為常數）（15 分）

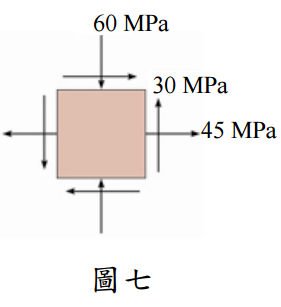

【已刪除】七、利用莫爾圓作圖，說明圖七受力狀況之主軸應力（Principal Stresses）大小與方向。 （15 分）
