102年 - 102 交通事業郵政、公路升資考試_員級晉高員級_技術類（選試結構學）：結構學#33327

科目：結構學 | 年份：102年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

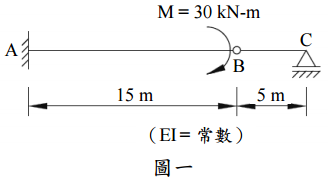

【已刪除】一、圖一桿件 AB 與桿件 BC 在 B 點鉸接，在 B 點左側受到 30 kN-m 的力偶，試求 B 點 的變位。其中桿件 AB 及桿件 BC 的撓曲剛度（flexural rigidity）EI 值皆為常數。 （25 分）

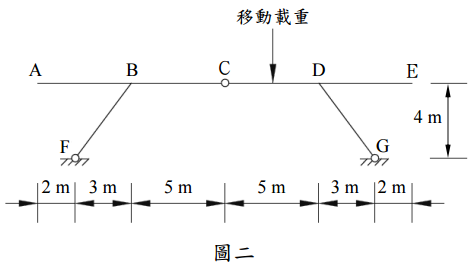

【已刪除】二、圖二結構中，桿件 ABC 與桿件 CDE 在 C 點鉸接，桿件 BF 與桿件 ABC 在 B 點剛 接，桿件 DG 與桿件 CDE 在 D 點剛接。ABCDE 上受到移動載重，試繪出 G 點水 平反力的影響線（Influence Line）。（25 分）

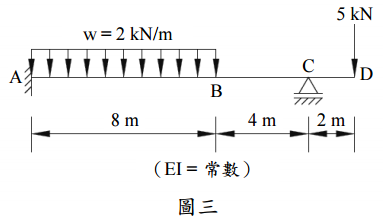

【已刪除】三、圖三桿件 ABCD 的撓曲剛度 EI 值為常數，試繪出圖示載重下的彎矩圖。（25 分）

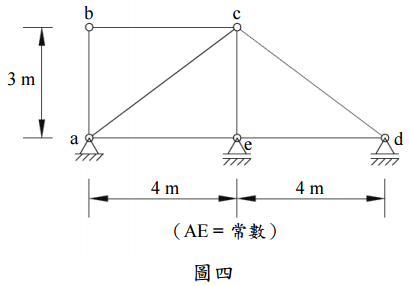

【已刪除】四、圖四桁架每根桿件使用的材料皆為鋼，鋼的彈性模數 E = 200 GPa，每根桿件的斷面 積皆為 A，其中 A = 10 cm2 。若 d 點滾承處垂直下陷 1 cm，試求每根桿件的受力， 並標示為張力或壓力。圖中畫圈的節點為鉸接。（25 分）
