102年 - 102 初等考試_電子工程：基本電學大意#46153

科目：初等/五等/佐級◆基本電學大意 | 年份：102年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：初等/五等/佐級◆基本電學大意

選擇題 (40)

1 一具有 80 Ah 電量之電池，假設與一負載連接後固定輸出 4 安培之電流，則電池可使用時間為幾小時？ (A)20 (B)40 (C)60 (D)80
2 某導體長度為 1000 m、截面積為 4 cm2、且電導值為 24 姆歐，則其電阻係數約為多少Ω．m？ (A)3.33 × 10-8 (B)1.67 × 10-6 (C)1.67 × 10-7 (D)1.67 × 10-8
3 某電路節點有三個支路 a、b、c，流入支路 a 與 b 之電流分別為 1 A 與 -1 A，則流入支路 c 之電流為多少安 培？ (A)-1 (B)0 (C)1 (D)2
4 某 20 V 之理想直流電壓源串接 10 Ω 電阻後，供應至一電阻負載，則該負載所能獲取之最大功率為多少？ (A)10 W (B)15 W (C)20 W (D)25 W
5 「庫倫/秒」與下列那一單位等效？ (A)伏特 (B)安培 (C)瓦特 (D)焦耳
6 每秒有 12.5x1017個電子通過一電阻器的截面積，且該電阻之四環色碼順序分別為灰色、藍色、黑色、金色， 試問該電阻兩端之電壓約為多少伏特？ (A)13.6 (B)6.8 (C)8.6 (D)17.2
7 下列那一參數與導線的電阻值無直接關係？ (A)導線長度 (B)導線截面積 (C)導線流經之電流 (D)導線之溫度
8 若某電阻的溫度係數為 0.005℃-1，其於 20℃時之電阻值為 1 歐姆，試問於 60℃時，其電導值約為多少姆歐？ (A)1.2 (B)1.0 (C)0.92 (D)0.83
9 如圖示電路，求I1與I2各為多少安培？
(A)I1 = 6 mA，I2 = 1 mA
(B)I1 = 6 mA，I2 = 2 mA
 (C)I1 = 6 mA，I2 = 3 mA
 (D)I1 = 6 mA，I2 = 4 mA

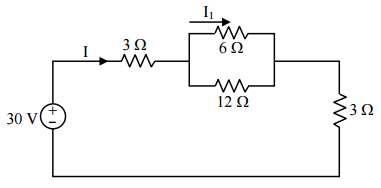

10 如圖示電路，求I：I1為多少？ (A)1：2 (B)2：3  (C)3：2 (D)2：1
【已刪除】【已刪除】重新載圖11 如圖示電路，等效電阻Rab為多少Ω？ php7kdbo8  (選E此題送分)  (A)8 (B)12 (C)16 (D)18

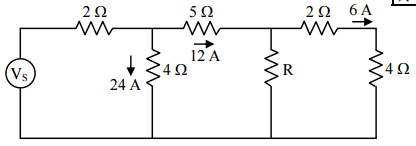

12 如圖示電路，求電阻 R 為多少 Ω？  (A)8 (B)6  (C)4   (D)2

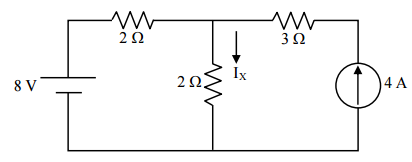

13 如圖所示電路，試求電流IX為多少安培？  (A)4 (B)6 (C)2  (D)3

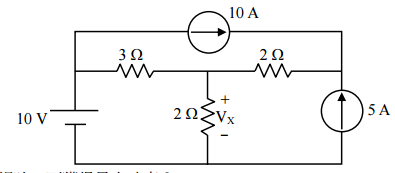

14 如圖所示電路，試求電壓VX為多少伏特？(A)-5  (B)-6 (C)-7  (D)-8

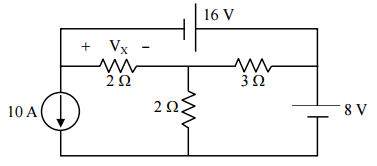

15 如圖所示電路，試求電壓VX為多少伏特？  (A)8  (B)22 (C)12  (D)10

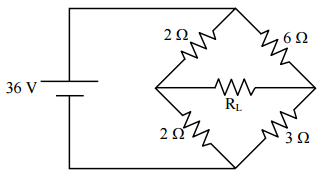

16 如圖所示電路，RL為可變電阻，試求RL為幾歐姆時，可獲得最大功率？  (A)3 (B)4 (C)6  (D)10
17 如圖所示電路，試求可變電阻RL可獲得之最大功率為幾瓦？  (A)3 (B)4 (C)6  (D)36
18 如圖所示之電路，試求參數 μ 的值。  (A)1.2  (B)1.5 (C)1.8  (D)2.4
19 右圖為左圖之戴維寧等效電路，其中IL為 2 A，則電壓源Voc之值為何？  (A)40 V (B)50 V (C)60 V (D)80 V
20 如右圖電路，流過 1 Ω 電阻的電流 I 為何？  (A)0.5 A (B)1 A  (C)2 A (D)4 A

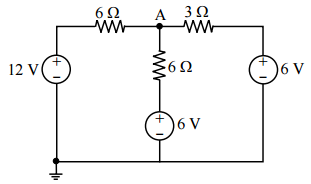

21 如圖所示之電路，A 點電壓為何？  (A)4.5 V (B)6 V (C)7.5 V (D)9 V
22 一電容器連接於一 10 V 之直流電源上，以 1 mA 之電流向電容器充電 2 秒，則該電容器儲存之電能為多少 焦耳？ (A)0.01 (B)0.001 (C)0.0001 (D)0.00001
23 兩組相似但匝數分別為N1與N2的線圈，繞在同一個具有磁場變動的鐵心上。若因為磁場變動，使得匝數N1的 線圈兩端之感應電壓為V1伏特，則匝數N2的線圈兩端之感應電壓為多少伏特？ (A)(N1．V1) / N2 (B)N1 / (N2．V1) (C)(N2．V1) / N1 (D)N2 / (N1．V1)
24 某一磁路之導磁係數為 3600，平均磁路長度為 8 公分，截面積為 50 平方公分，試求此磁路之磁阻為多少安 培/韋伯？ (A)14.4 × 10-3 (B)9.0 × 10-3 (C)4.4 × 10-3 (D)1.6 × 10-3
25 欲使 20 匝之線圈兩端產生 100 伏特之感應電壓，則其線圈內單位時間的磁通變動量應為多少？ (A)100 Wb/s (B)20 Wb/s (C)15 Wb/s (D)5 Wb/s
26 電感值相同的兩個電感器同向串聯使用，彼此間的磁通鏈耦合係數為 0.5，互感值為 M，且串聯等效電感值 為 4.5 H。僅改變導線的接點，將其中一個電感器反向串聯使用，但保持彼此間的互感值不變。則反向串 聯後的等效電感值應為多少？ (A)4.0 H (B)3.5 H (C)1.5 H (D)0.5 H
27 有一平行板電容器通以直流電源，所儲存之能量為 4 焦耳，若將其板間距離加倍，則其所儲存之能量為： (A)1 焦耳 (B)2 焦耳 (C)4 焦耳 (D)8 焦耳
28 有一 R = 100 Ω、C = 200 μF 之串聯電路，以 200 伏特電源，向此電路充電，充電前電容器 C 之初始電荷為零， 在開始充電瞬間，充電電流為： (A)0 A (B)1 A (C)4 A (D)2 A
複選題
29 如圖所示，VS = 100 V、C1 = 4.7 μF、C2 = 6.8 μF、C3 = 10 μF，下列何者為正確？phpMENi8x  (A)跨在電容器 C1 兩端的電壓為 21.86 V C1 (B)跨在電容器 C2 兩端的電壓為 78.14 V (C)電容器 C1 的電荷為 367 μC (D)電容器 C3 的電荷為 218.6 μC
30 如右圖所示，試求電壓VO。  (A)8.64∠10.65º V
 (B)5.26∠80.54º V
 (C)2.32∠-5.56º V
 (D)40.25∠-62.56º V
31 峰對峰值為 100 √2 伏特之正弦波電壓跨接於 10 Ω 之電阻，其電流有效值為多少？ (A)5 安培 (B)5 √2 安培 (C)10 安培 (D)10 √2 安培
32 如右圖所示，試求電流Io。
 (A)2.95∠-38º A
 (B)8.36∠20º A
 (C)10.64∠42º A
 (D)88.56∠-46.38º A
33 有一交流電路之電壓 v(t) = 200 sin(314 t + 30º)，其頻率為多少 Hz？ (A)30 (B)50 (C)60 (D)120
34 有一串聯電路，外加一相量式為 100∠0º 之正弦電壓源，若其串聯阻抗為 3 - j4，則此電路之串聯電流之相量 式為何？ (A)20∠36.9º (B)20∠-36.9º (C)20∠53.1º (D)20∠-53.1º
35 有一交流電路之電壓 v(t) = 100 √2 sin(377 t + 10º)V、電流 i(t) = 10 √2 sin(377 t - 20º)A，則此電路之虛功率 Q 為 多少乏（var）？ (A)500 (B)707 (C)800 (D)866
36 已知一交流電路之實功率 P = 160 W、虛功率 Q = 120 var，則此電路之功率因數為何？ (A)0.5 (B)0.6 (C)0.8 (D)1.0

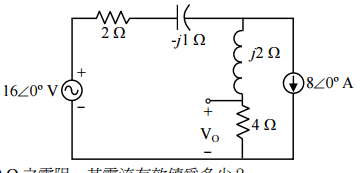

37 如右圖所示，試求電壓VO。 (A)63.5∠85.2º V
 (B)12.2∠-45.3º V
 (C)15.3∠90º V
 (D)20.8∠59.1º V
38 某元件兩端所跨電壓為 v(t) = 110 × sin(377 t + 60º) 伏特，流經電流為 i(t) = 11 × sin(377 t - 30º) 安培，則此元件 為何？ (A)電感 (B)電容 (C)電阻 (D)電池
39 發電機轉子線圈旋轉一週，所感應出之正弦波個數（f）與磁極數（P）之關係為何？ (A)f = P (B)f = P/2 (C)f = 2 P (D)f = 0.2 P
40 試求弦波電壓 v(t) = 100 × sin4 t 伏特，在時間 t = 0 至 t = π /4 間之平均值。 (A)63.66 伏特 (B)50 伏特 (C)0 伏特 (D)200 伏特

申論題 (0)
