102年 - 102 地方政府特種考試_五等_電子工程：基本電學大意#13977

科目：初等/五等/佐級◆基本電學大意 | 年份：102年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：初等/五等/佐級◆基本電學大意

選擇題 (40)

1.如圖示電路，電流I為多少安培？
2.某戶家用電表30天共計使用120度之電量，該戶平均每日使用多少瓦特小時？ (A)40(B)400(C)4000(D)40000
3.某直流電路中需用到一個10Ω的電阻器，已知最高會有10A的電流流過該電阻，則應採用下列那一個功率的電阻器比較合適？ (A)600W(B)800W(C)900W(D)1200W
4.電能之單位為何？ (A)焦耳(B)瓦特(C)庫倫(D)法拉
5.「焦耳/庫倫」與下列那一單位等效？ (A)伏特(B)安培(C)瓦特(D)焦耳
6.一電阻元件每秒通過4庫倫電荷時，需作功20焦耳，試問該元件之電阻值為多少歐姆？ (A)5(B)2.5(C)1.25(D)0.8
7.一內部電阻Ri歐姆且電動勢為24伏特的電池，連接至一15歐姆的負載，若輸出電流為1.55安培，試問內 部電阻所消耗的功率約為多少瓦？ (A)0.85(B)1.15(C)1.78(D)2.12
8.兩個相同的電阻並聯後得到第一系統，串聯後得到第二系統，此二系統施加相同的電壓時，兩系統消耗功率分別為P1瓦及P2瓦，試問以下何者正確？
9.如圖示電路，電流I為多少安培？
10.如圖示電路，若VS=56V，求電阻R為多少Ω？

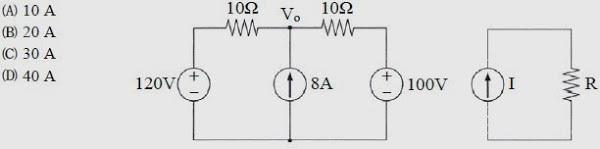

11.右圖為左圖的等效電路，則電流I的值為何？
12.如圖所示電路，RL為可變電阻，試求RL為幾歐姆時，可獲得最大功率？
13.如圖所示電路，試求電壓VX為多少伏特？
14.三個互相耦合的電感器，其電感值分別為L1=1H、L2=2H、L3=3H。此三個電感器串聯如下圖所示，且其相互間之互感值分別為M12=0.2H、M23=0.3H、M31=0.4H。試求串聯後之等效電感值為多少？ (A)5.1H (B)5.4H (C)5.7H (D)6.9H
15.如圖所示電路，試求電流IX為多少安培？
16.如下圖電路，10Ω電阻兩端的電位差為何？
17如下圖電路，求電流I之值。
18.試求下圖電壓之平均值。
19.
20.
21.一條通有8.2A之長直導線，在距離10cm處的磁場強度約為多少（A．T/m）？ (A)15(B)13(C)8(D)0.8
22.某一導磁材料所形成磁路之磁阻為103A．T/Wb，若其平均磁路長度為10公分，截面積為250平方公分，則此材料之相對導磁係數約為多少？（註：真空之導磁係數為4π×10-7Wb/A．m） (A)3200(B)7500(C)9600(D)14200
23.電感器X與電感器Y之電感值分別為2H與8H，而兩者間的耦合係數為0.8，則電感器X與Y間的互感為何？ (A)12.8H(B)8.0H(C)4.0H(D)3.2H

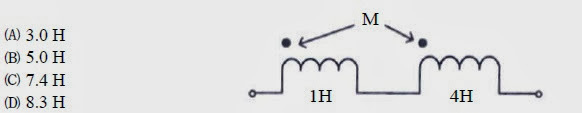

24.兩電感器之電感值分別為1H與4H，互感為M，且兩者間之耦合係數為0.6。若串接如下圖，則其等效電感值為何？
25.兩個法拉數標示不清之電容器C1及C2，已知其均可耐壓300V，先將它們完全放電並確定其端電壓為0V，再以1mA之定電流源分別對其充電1分鐘，結果其端電壓各為VC1=100V及VC2=200V，則下列何者正確？ (A)C1與C2並聯之總電容量為900μF(B)C2=600μF (C)C1與C2串聯之總電容量為900μF(D)C2=600F
26.有一電容器的電容值為1微法拉，已知其儲存的能量為20毫焦耳，其端電壓為何？ (A)200V(B)500V(C)100V(D)250V
27.有三個電容器，其電容值分別為C1=4.7μF、C2=10μF、C3=15μF，經串聯後連接至400伏特電源，下列何者正確？ (A)串聯後等效電容值為2.636μF(B)C1電容器兩端的電壓為105.4伏特 (C)C2電容器兩端的電壓為70.3伏特(D)C3電容器兩端的電壓為224.3伏特
28.
29.
30.有一交流電路之阻抗為4-j3(Ω)，則此電路之電壓與電流的相位關係為何？ (A)電壓落後電流36.9°(B)電壓超前電流36.9°(C)電壓落後電流53.1°(D)電壓超前電流53.1°
31.
32.有一正弦電壓的全波整流平均值為80伏特，則其電壓最大值為多少伏特？ (A)80(B)88.9(C)113.1(D)125.8
33.有一正弦電壓的相量式為100∠45°，和一純電容元件構成一串聯電路，則此電路之功率因數為何？ (A)0(B)0.5(C)0.707(D)1.0
34.有一串聯電路，外加一相量式為100∠30°之正弦電壓源，若其串聯阻抗為4-j3，則此電路之串聯電流之相量式為何？ (A)20∠-36.9°(B)20∠-6.9°(C)20∠36.9°(D)20∠66.9°
35.有一交流電路之阻抗為4-j3(Ω)，則此電路之功率因數為何？ (A)0.5(B)0.6(C)0.8(D)1.0
36.已知兩電壓分別為v1(t)=6×cos(377t)伏特及v2(t)=8×sin(377t)伏特，則v1(t)+v2(t)為何？ (A)14×cos(377t)伏特(B)10×cos(377t)伏特 (C)10×cos(377t+53°)伏特(D)10×cos(377t+37°)伏特
37.已知有一交流信號頻率為100赫茲，則其角頻率為何？ (A)628.3弳度/秒(B)100弳度/秒(C)50弳度/秒(D)16弳度/秒
38.利用半波整流電路將左圖週期性信號轉成具單一極性之右圖信號，則整流後信號之有效值為多少伏特？
39.流經5歐姆電阻交流正弦波電流之峰對峰值為20安培，則該電阻兩端所跨電壓有效值為多少？ (A)35.36伏特(B)50伏特(C)70.7伏特(D)100伏特
40.額定為200伏特、10馬力之電動機，額定輸出時之效率為0.746。若接於200伏特之電源，且假設功率因數為1。試求電動機之輸入電流。 (A)10A(B)20A(C)50A(D)100A

申論題 (0)
