102年 - 102 臺灣菸酒股份有限公司_從業職員及從業評價職位人員甄試_從業評價職位人員／機械技術員、鍋爐技術員：工程力學#26063

科目：工程力學(含靜力學、動力學與材料力學) | 年份：102年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (11)

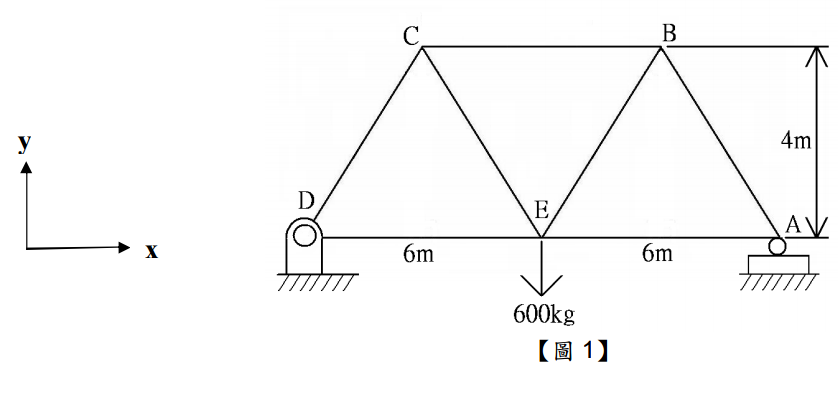

【已刪除】一：如【圖 1】所示，椼架在 E 點施加一 600 Kg 的力，請以截面法分析及計算椼架 DE、 CB 與 CE 桿件的內力 S_DE【8 分】、S_CB【8 分】與 S_CE【9 分】為何？

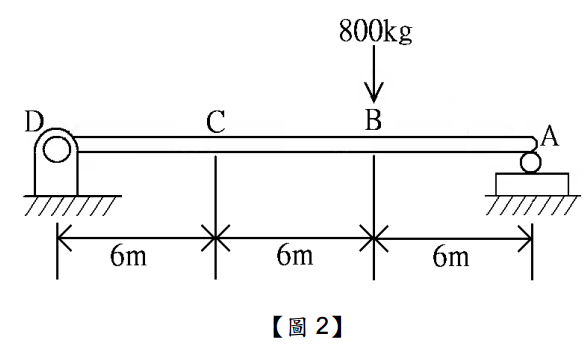

【已刪除】二：如【圖 2】所示簡支樑，若 EI 為常數，請求出 D 點的斜角θD 為何？【12 分】，並求出 C 點之撓度δC為何？【13 分】（建議可使用共軛樑法計算之）

（一）假設瓶子和輸送帶間無摩擦，輸送帶正以 3 m/s 的速度和瓶子一起向右移動。當輸送帶因故逐漸減速時，請問此時瓶子的運動狀態為何？【5 分】

（二）假設瓶子和輸送帶間之靜摩擦係數為 0.45，輸送帶和其上的瓶子靜止不動。若欲將輸送帶以等加速度 a（單位 m/s²）由靜止加速至 6 m/s 向右移動，且瓶子和輸送帶之間在加速過程中無滑動，請求出 a 的最大值？【10 分】

（三）於第（二）小題中，自靜止開始以加速度 a 加速至 6 m/s 共需幾秒？【5 分】

（四）於第（二）小題中，瓶子作用於輸送帶上的摩擦力的方向是向左還是向右？請簡要說明之。（可畫簡圖輔助說明）【5 分】

（一）因鍋爐重量作用於腳柱上，導致每支腳柱受力，此力為張力(tension)或壓力 (compression)？【5 分】

（二）請求出每支腳柱平均受力為多少公斤重（四捨五入至個位數）？【5 分】

（三）請求出每支腳柱平均受力為多少仟牛頓(kN)？【5 分】

（四）請問腳柱上是否有受到彎矩(bending moment)作用？請簡要說明之（可畫簡圖輔助說明）。【5 分】

【已刪除】（五）請問腳柱上是否有受到繞腳柱中心軸線方向的扭矩(torsion)作用？請簡要說明之（可畫簡圖輔助說明）。【5 分】
