103年 - 103 台灣電力公司_新進僱用人員甄試：機械原理#72117

科目：台電◆機械原理 | 年份：103年 | 選擇題數：0 | 申論題數：26

試卷資訊

所屬科目：台電◆機械原理

選擇題 (0)

申論題 (26)

1.如下【圖 1】所示，一物體 W 之重量 2000 N，以 AB 吊索及 BC 鋼桿之結構支撐其重量，若 BC 鋼桿之降伏強度為 500 MPa，安全因數為 5，則 BC 鋼桿之截面積至少應為______mm2
2.直徑 40 mm 之傳動軸，其聯軸器以一只 5 mm × 5 mm × 20 mm 之方鍵固定於軸部，若於傳動過程中方鍵受力為 2000 N，此鍵所承受之剪應力為_____N/mm2。
3.機械結構中，扣環(retaining ring)的功用是限制機件在_____方向的移動。
4.內徑車削加工時，車床橫向進刀螺桿節距 6 mm，螺桿端手柄刻度環有 300 格，第一次車削後內徑為 50 mm，再向進刀方向進 12 格車削，車削後工作物內徑變為_____mm。
5.有一滑動損失為 2 ％之開口皮帶輪裝置(皮帶厚度不計)，主動輪直徑 300 mm，從動輪直徑 450 mm，當主動輪轉速 150 rpm 時，從動輪轉速為_____rpm。
6.有一內接平行軸正齒輪裝置，齒數分別為 140 齒與 40 齒，二者模數均為 4 mm/齒，試問此二只齒輪正確嚙合時之中心距離為_____mm。
7.以車床加工一全長 400 mm 物件，其中錐度部分長 200 mm、錐度 1/20，擬於車床以偏置尾座方式車製出此錐度，則此車床尾座偏置量應調整為_____mm。
8.某氣泡式水平儀靈敏度為 0.01 mm/m，經校正後，將其置於 60 公分長之平台檢測其水平情形，結果發現氣泡移動 2 刻度，試問此平台兩端高度差為_____mm。
9.三線螺紋每轉一周可前進 12 mm，則螺距為_____mm。 【請翻頁繼續作答】
10.發電機的機械效率為 90 %，馬達的機械效率為 90 %，兩者合併在一起使用時，機械效率為_____%。
11.絕對壓力為 3 atm 時，錶壓力為_____atm。（大氣壓力為 1 atm）
12.將游標卡尺主尺 19 mm 之長度(主尺最小刻度為 1 mm)，在副尺(游尺)等分為 20 格，則該游標卡尺最小讀值為_____mm。
13.鋸條規格 300 × 12.7 × 0.64－24 T，此鋸條每 1 英吋長度內的鋸齒數目為_____齒。
14.砂輪編號 WA－60－H－8－V，其中代表砂輪磨料種類的是_____。
15.止推墊圈具有 4 cm 內徑及 6 cm 外徑，今承受正向壓力 100 kg/cm2，則其所承受的負載為 _____kg。（答案請以純數字表示，π= 3.14）
16.車削外徑 20 mm 之銅棒，車床轉速 500 rpm，則其切削速度為_____m/min。（答案請以純數字表示，π= 3.14）
17.帶輪傳動中，若 T1 為緊邊張力，T2 為鬆邊張力，則有效拉力為_____。

18.如下【圖 2】所示之圓軸，D 端固定於剛性結構，該圓軸受 3 個同心扭矩作用，C 點所受扭矩大小為_____N-m。

19.如下【圖 3】所示，該面積之重心座標 x為_____cm。

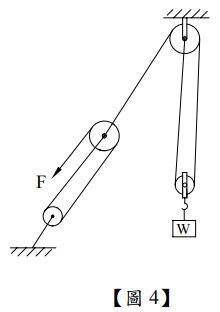

20.如下【圖 4】所示之滑輪組(輪重不計)，欲吊起 W = 300 kg 之重物時，F 須大於_____kg。

1.一螺旋壓縮彈簧受到 160 N 壓縮負荷作用時，其總長度為 100 mm，當負荷變成 200 N 時，其總長度為 80 mm，請問此彈簧之彈簧常數為多少 N/mm？（10 分）
2.(1)製圖採用第三角法時，須在標題欄內或其他明顯處繪製的符號為何？（4 分）
【已刪除】

(2)已知前視圖、俯視圖如下【圖 5】所示，請以第三角法徒手繪製右視圖。（6 分） phpU9W2c3
【已刪除】

3.如下【圖 6】所示之制動器，其摩擦係數μ= 0.6，鼓之半徑 R = 100 mm，桿長 a = 100 mm ，b = 100 mm，若其剎車扭力 T = 24000 kg-mm，求欲阻止其旋轉之操作力 P，最少須大於多少 kg？（10 分）php89ac5O
(1)活塞 B 受到之向上推力為多少 kg？（6 分）
(2)若活塞 A 向下移動距離 10 mm，求活塞 B 向上移動距離為多少 mm？（4 分）
