112年 - 112 台灣電力公司_新進僱用人員甄試:專業科目 B（機械原理）#114263

科目：台電◆機械原理 | 年份：112年 | 選擇題數：0 | 申論題數：30

試卷資訊

所屬科目：台電◆機械原理

選擇題 (0)

申論題 (30)

1.鏈條與鏈輪之接觸點與軸中心之距離隨時在改變，故切線速度亦隨時變動，因此使得傳動速率不穩定，產生噪音衝擊，此時鏈條傳動之現象稱為______作用。
2.若騎乘腳踏車可視為一連桿機構，其中踏板迴轉可視為此機構中之曲柄，則大腿的運動方式可視為______。
3.三角皮帶又稱 V 型皮帶，其斷面呈______(請填入形狀)，用於有槽的帶輪上。

4.有一長軸直徑為 150 mm，裝置 20✖20✖200 mm 之鍵使其連結於此長軸上，若軸受到 30 N-m 之扭轉力矩，則鍵上所受之剪應力為______MPa。
5.兩彈簧串聯組合，彈簧常數分別為 2 N/mm 與 4 N/mm，受到一作用力為 16 N，則系統總伸長 量為______mm。
6.有一直徑為 1m 的主動皮帶輪，轉速為 600 rpm，傳達功率 6280 W 到從動輪，使得從動輪產 生 300 rpm的轉速，若測得皮帶鬆邊張力為 150 N，則皮帶緊邊的張力應為______N。(π = 3.14)
7.如【圖 1】所示，其形心位置座標為______。

8.如【圖 2】之分厘卡(又稱測微器)，其主尺精度為 0.5 mm；外套筒一圓周劃分成 50 等分，當外套筒旋轉一圈時，其測頭移動一個主尺精度。此外，在外套筒 9 格相等距離之襯筒設有 10 等分之水平刻劃；則本分厘卡目前之讀數為______mm。(圖中․代表刻度重疊之處)

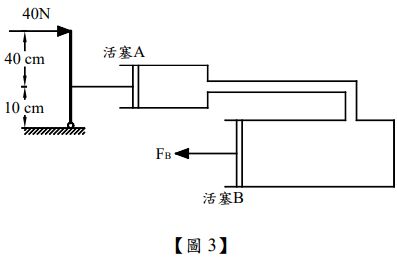

9.如【圖 3】所示之液壓系統，當於桿子頂端施力 40 N，以推動管直徑 2 cm 之活塞 A 時，則管直徑 4 cm 之活塞 B 可以傳遞力量 FB為______N。

10.如【圖 4】所示之滑車組，若不計摩擦影響，則其機械利益為______。
11.有一單列深溝滾珠軸承，其內徑為 15 mm，則此軸承編號為 63______。
12.四連桿機構中，若浮桿(連桿)為最短桿，則此四連桿機構必定為______機構。

13.已知物體的前視圖及右側視圖，如【圖 5】所示，請以徒手繪出其俯視圖為______。
14.有二個皮帶輪，主動輪的直徑為 250 mm，從動輪的直徑為 510 mm，皮帶厚度為 10 mm，滑動損失為 5 %，若主動輪的轉速為 1800 rpm，則從動輪的轉速為______rpm。
15.有一正方形桿之斷面積為 250 mm2 ，長度為 2 m，彈性係數為 200 GPa。若此正方形桿承受 100 kN 之軸向拉力，則此桿之軸向伸長量為______mm。
16.有一外徑為 5 mm 的實心圓軸 A 與一外徑為 10 mm 的空心圓軸 B，兩者的截面積、長度及材質皆相同，當兩者承受相同扭矩時，兩者產生的最大剪應力τA：τB的比值為______。
17.有一工件長度 L = 150 mm，每分鐘進給量 f = 0.15 mm/rev，轉速 n = 500 rpm，車削外徑為 55 mm，切深 t = 5 mm，則切削之平均速度為______m/min。(π = 3.14)
18.齒條與小齒輪之嚙合傳動組合中，當小齒輪轉動 1/2 圈時，齒條移動了 15.7 cm，若小齒輪的 齒數為 25 齒，則小齒輪之模數 M 為______mm。(π = 3.14)
19.彈簧的材料中，孟鈉(蒙納)合金是由______兩種成分組成，能耐溫並應用於食品工業中。(全 對才給分)
20.在棘輪機構中，靠機件摩擦力來傳達動力的稱為______棘輪，又稱為摩擦棘輪。
(1)試求 A、B 點所受之反力。
(2)繪製剪力圖，於圖中標示出剪力值。
(3)繪製彎矩圖，於圖中標示出彎矩值。
(1)齒輪 B 的齒數為何？
(2)旋臂 A 的轉速及方向為何？
(3)齒輪 E 的轉速及方向為何？
(1)容許應力為多少(單位請以 MPa 表示)？（5 分）
(2)內壁厚度至少須為多少才不會破裂(單位請以 m 表示)？（10 分）
(1)鏈條全長為多少(sin 3° = 0.05，sin 5° = 0.08，π = 3.14，計算至小數點後第 2 位，以下四捨五入)？（10 分）
(2)鏈條共有多少節(請取整數)？（5 分）
