所屬科目：台電◆機械原理
1.可傳遞動力用螺紋種類，分別為方螺紋、梯形螺紋、______螺紋及斜方螺紋等 4 種。
2.有一曲柄搖桿四連桿機構，若搖桿為主動件，則曲柄之全程運動路徑將發生______個死點 (dead point)。
3.碳化鎢刀具中，適用切削不銹鋼者為______類碳化鎢刀具。
4.有一迴轉機運轉時產生徑向負荷與軸向負荷，應使用______軸承承受軸向負荷。
5.如下【圖 1】所示複式滑車，假設重量 W 上升的線速度 2 mm/sec，則作用力 F 的線速度 ______mm/sec。

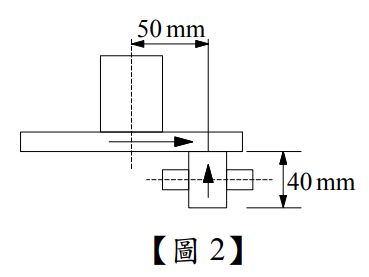

6.如上【圖 2】所示為圓盤和滾子摩擦傳動機構，已知滾子直徑為 40 mm，圓盤軸心至與滾子接觸之距離為 50 mm，若滾子轉速為 300 rpm，則圓盤轉速為______rpm。
7.有一螺紋之導程為 3 mm，節圓直徑為 30 mm，若導程角為 α，則tan ߙ)。______=請以π表示)
8.三線螺紋每轉一圈可上升 15 mm，則螺距為______mm。
9.公制推拔銷(斜銷)長度 40 cm，則兩末端直徑相差為______mm。
10.有一對漸開線正齒輪嚙合傳動，其輪齒自開始接觸至終止其間，其接觸點永遠落在______上。
11.有一圓盤離合器其摩擦係數為 0.4，圓盤外徑為 90 mm，內徑為 50 mm，假設均勻磨耗，欲傳 動扭矩 980 N-mm 時，則所需之軸向推力為_____N。
12.兩只皮帶輪外徑分別為 76 cm 及 42 cm，中心距離為 228 cm，若選擇交叉皮帶傳動，其皮帶 會比開口皮帶傳動還長______公分。
13. A 及 B 兩鏈輪裝上鏈條作傳動，已知 A 輪轉速為 250 rpm，其齒數為 25 齒，假設鏈條節距為 12 mm，則鏈條之平均線速度為______m/sec。
14.齒輪的功用為傳遞較大動力、改變轉軸旋轉方向及改變轉軸______等。
15.兩圓柱形摩擦輪 A與B，其切線速度比為 VA：VB =3：2，但兩輪軸的轉速比為 NA：NB=5：3， 則其直徑比 DA：DB為______。
16.有一彈簧受到 500 N 的軸向負荷，其線圈外徑 40 mm，彈簧線徑 5 mm，其彈簧指數為 ______。
17. A、B、C 與 D 四個齒輪構成一個單式輪系，齒數分別為 100、60、120、100，若 A 為首輪， D 為末輪，則其輪系值為______。
18.凸輪的______為升角與降角之和。
19.有一凸輪軸的旋轉週期為 0.25 sec，則此凸輪軸的轉速為______rpm。
20.應用三螺線蝸桿與一 30 齒之蝸輪相嚙合，若欲使蝸輪每分鐘旋轉 4 轉，則蝸桿每分鐘之迴轉 速為______rpm。
(1)機件數 N 為多少？（3 分）
(2)對偶數 P 為多少？（3 分）
(3)自由度為多少？（5 分）
(4)【圖 3】屬於何種類型的運動鏈？（3 分）
(1)鍵上所承受的力 F 為多少牛頓？（6 分）
(2)鍵上的壓應力為多少 MPa？（6 分）
(3)鍵上的剪應力τ為多少 MPa？（6 分）
(1)齒輪 A、B 節圓直徑各為多少 mm？（各 4 分，共 8 分）
(2)齒輪 A、B 齒數各為多少齒？（各 4 分，共 8 分）
(1)輪系值 ea-e為多少？（6 分）
(2)若無摩擦損失，曲柄上 F 力為多少牛頓？（6 分）
