111年 - 111 台灣電力公司_新進僱用人員甄試:專業科目 B（機械原理）#107779

科目：台電◆機械原理 | 年份：111年 | 選擇題數：0 | 申論題數：28

試卷資訊

所屬科目：台電◆機械原理

選擇題 (0)

申論題 (28)

1.一偏心凸輪，當其凸輪軸以等速旋轉運動時，可以看到其從動件做______運動。

2.當一個齒輪的漸開線齒面，與另一個齒輪在基圓內部之非漸開線齒腹相接觸時，發生齒尖切入齒腹的現象，稱為______。

3.鋼鐵組織成分包含糙斑鐵、麻田散鐵、肥粒鐵及雪明碳鐵等，其強度與硬度最低者為______。

4.欲銑製 60 齒，模數為 3 的公制正齒輪，在車床上車出的胚料直徑應為______mm。

5.惠氏螺紋之螺栓，若公稱尺寸為

，則其螺紋外徑為______。

6.孔軸配合中，若軸徑為

配合，則其配合之裕度為______mm。

7.公制斜銷之錐度為______。

8.水壓機的大活塞直徑為 300 mm，小活塞直徑為 30 mm，若欲使大活塞舉起 3 公噸的重物，應在小活塞施力______kgf。

9.有一組皮帶傳動機構，A 輪為原動輪，轉速為 726 rpm，直徑為 20 cm，B 輪直徑為 60 cm，皮帶厚度為 0.5 cm，若不計滑動，則 B 輪轉速為______rpm。

10.一對相等的五級塔輪，主動輪轉速為 120 rpm，從動輪最低轉速為 20 rpm，其從動輪最高轉速與最低轉速之比值為______。

11.有一台腳踏車，輪胎直徑為 60 cm，其前後方鏈輪齒數分別為 60 齒及 20 齒，當騎士踩腳踏板 10 圈後，腳踏車可前進______公尺。(圓周率 = 3.14)

12.有一外接圓柱摩擦輪，已知兩軸之距離為 120 cm，主動軸之轉速為 100 rpm，從動軸之轉速為 20 rpm，則兩輪直徑相差______cm。

13.一實心圓軸直徑為 3 cm，長為 1.5 m，若施加一扭矩 2500 kgf-cm，若材料之剛性係數為 1 × 10 kg/cm²，試問此扭矩對實心圓軸產生之扭轉角為______度。(計算至小數點後第 2位，以下四捨五入，圓周率 = 3.14)

14.有一鋼板長為 240 mm，寬為 100 mm，厚度為 30 mm，假設其破壞剪應力為 300 kg/cm2，若想要將鋼板對半剪斷，所需的最小剪力為______kg。

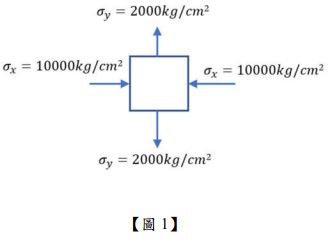

15.如【圖 1】所示之平面應力元素，其最大剪應力為______kg/cm²。

16.如【圖 2】所示之 T 型面積，其形心至底邊 AB 之距離為______cm。

17.如【圖 3】所示之彈簧組合，K代表彈簧常數，K₁ = 40 N/mm，K₂ = 40 N/mm，K₃ = 80 N/mm，則組合後之總彈簧常數為______N/mm。

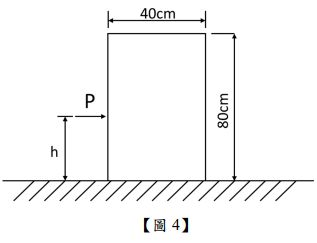

18.一實心均質長方型體如【圖 4】所示，寬為 40 cm，高為 80 cm，重量為 200 N，物體與地面之靜摩擦係數為 0.4，若施加一力 P 可使物體移動而不致傾倒時，其最大高度 h 為______cm。

19.某物體以第三角法繪出主要視圖，已知其俯視圖、前視圖分別如【圖 5】、【圖 6】所示，請徒手繪出其右側視圖______。【圖 5】 (*為刻度重疊之處) (精度為 0.05mm)

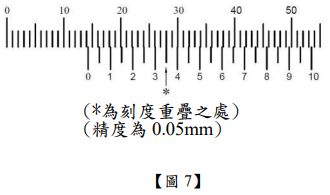

20.如【圖 7】所示，以精度 0.05 mm 的游標卡尺來量測某一工件時，其主尺與副尺刻線在「*」位置對齊，則游標卡尺正確讀值應為______mm。

二、問答與計算題：

1.如【圖 8】所示，在中央(L/2)處承受集中負荷 P = 2880 N 的簡支樑，樑長度 L = 6 m，其橫截面係寬度為 b，高度為 h 的矩形，已知 h = 4b，若欲安全承受此集中負荷作用，且樑的容許彎曲應力為 60 MPa，不計簡支樑本身重量，試求此矩形橫截面積的最小尺寸為何？

(1)緊邊張力 F1 為多少 kgf？

(2)作用於桿端之力 P 為多少 kgf？

(1)制動塊 C 作用於鼓輪之正向力為多少 kgf？

(2)欲使鼓輪停止之最小制動力 P 為多少 kgf？

(1)軸所能承受的最大扭矩為多少 N-m？

(2)所需之鍵高(H)最少應為多少 mm？

(3)軸所傳遞的功率為多少公制馬力？
