103年 - 103-2 交通部航港局_船員岸上晉升訓練及適任性評估_一等大管輪：電機電子與自動控制#99292

科目：一二三等大管輪◆電機電子與自動控制 | 年份：103年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：一二三等大管輪◆電機電子與自動控制

選擇題 (50)

1. 同步電動機裝置阻尼繞組，其功能為何？ (A) 幫助啟動 (B) 防止追逐效應 (C) A、B皆非 (D) A、B皆是

2. 變壓器測定極性之方法有①直流法②交流法③比較法，試問那個為正確？ (A) ①② (B) ②③ (C) ①③ (D) 以上皆是

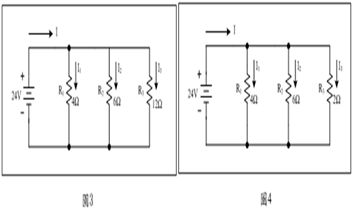

3. 在圖3中，若將R₃之阻值改為0歐姆，如圖4，則R₃之電壓。
(A) 0V (B) 12V (C) 24V (D) 36V

4. 圖6中，若有=40mA流入，且R₁=6K歐姆，R₂=14 K歐姆，則等於多少? (A) =160 V (B) =162 V (C) =164 V (D) =168 V

5. 如圖15所示，V₁的壓降為多少伏特?
(A) V₁=20 V (B) V₁=12 V (C) V₁=15 V (D) V₁=24 V

6. 如圖21所示，Rab=?
(A) Rab=5歐姆 (B) Rab=8歐姆 (C) Rab=16歐姆 (D) Rab=20歐姆

7. 一部三相、4極、60Hz、220伏、Δ接線、2HP的繞線式感應電動機，其轉子為Y接，轉子每相之線圈數與定子每相的線圈數之比為1：4。滿載轉速為1740rpm，轉子的電阻為0.193歐姆，轉子堵轉時之電抗為 0.71歐姆，若忽略定子電阻及漏電抗的壓降，試求：轉子堵轉時轉子每相的電壓? (A) 50(伏/相) (B) 55(伏/相) (C) 60(伏/相) (D) 65(伏/相)

8. 圖32中之I₄電流值為幾安培?
(A) 3A (B) 5A (C) 1A (D) 6A

9. 如圖41，求電壓源的功率。
(A) 30W (B) 40W (C) 50W (D) 60W

10. 在通用的控制系統中，控制訊號與感測訊號的幅值都已標準化，試問在電訊號中標準值為： (A)0~15mA (B) 0~20mA (C) 4~20mA (D) 0~100mA

11. 對於一個純電感性交流電路，其輸出電壓與電流的關係為： (A) 電壓超前電流90度 (B) 電壓落後電流90度 (C) 電壓與電流同相位 (D) 無法判斷

12. 可以直接提供380線電壓及220相電壓的三相交流電源電路為： (A) 三相四線制Y形電路 (B) 三相三線制三角形電路 (C) 三相並聯電路 (D) 三相串聯電路

13. 在實際使用電路實如果手中的電阻額定功率低於需求，想要提高電阻額定功率可以如何處理？ (A) 將電阻加熱 (B) 將電阻並聯 (C) 將電阻串聯 (D) 將電阻短路

14. 根據克西荷夫電流定律，若某電路有多根導線連接在同一節點上，則流進節點的電流______流出節點的電流 (A) 大於 (B) 等於 (C) 小於 (D) 不等於

15. 在交流轉換為直流的電源電路中並聯電容可以產生_______ 作用？ (A) 分流 (B) 分頻 (C) 分壓 (D) 穩壓

16. 試求圖6之總電阻。
(A) =6/5Ω (B) =5Ω (C) =5/6Ω (D) =1Ω

17. 並聯電容的總電容值等於各個電容的？ (A) 倒數的和 (B) 和的倒數 (C) 和 (D) 差

18. 某標準電流為i₁=30sin(wt)，另一個電流i₂落後i₁電流向角60度，試問i₂電流為 (A) 30sin(wt) (B) 30sin(wt+60) (C) 30sin(wt-60) (D) 30sin(wt+120)

19. 在船上所使用的負載設備如果功率因數偏低，則應如何處理？ (A) 增加電源供應 (B) 減少電源供應 (C) 並聯電容性元件 (D) 並聯電感性元件

20. 一電源電壓V=70.7sinωt 加於RLC串聯電路中，若R=3Ω，=3Ω，=7Ω，求電路的功率因數？ (A) 0.6 (B) 0.7 (C) 0.8 (D) 0.9

21. 變壓器的損失可以分①磁滯損失②渦流損失③銅損④雜散損，其中哪些屬於無載損失？ (A) ①② (B) ③④ (C) ①③ (D) ②④

22. 下列答案中就一個對稱三相電壓源必須滿足的條件。何者錯誤？ (A) 頻率相同 (B) 電壓相同 (C) 電流相同 (D) 相差120度

23. 某一船舶交流發電機額定電壓值為400伏特，額定電流為433安培，對負載為三向三角形接法之負載供電，試求其額定容量？ (A) 173.2KVA (B) 244.9KVA (C) 122.5KVA (D) 299.9KVA

24. 一交流負載其電阻和電抗之比為3:4，已知其視在功率為5kVA，則它的有功功率P和無功功率分別為 (A) 3kW/4kvar (B) 4kW/3kvar (C) 4kW/5kvar (D) 3kW/2kvar

25. 將三個單向變壓器連結成三相使用時，必須考慮何種條件？ (A) 容量相同 (B) 輸入頻率相同 (C) 輸入電壓相同 (D) 以上均是

26. 變壓器以Y－Y方式連接時，其二次線電壓與相電壓之關係為？ (A) 相等 (B) 線電壓為相電壓之3倍 (C) 線電壓為相電壓之1.732倍 (D) 以上均非

27. 會造成電能轉換為熱能的功是屬於？ (A) 顯功率 (B) 感應功率 (C) 無效功率 (D) 乏

28. 有一直流電動機接於100V電源，取用8A電流，已知其輸出功率為720W，求其效率? (A) 80% (B)85% (C) 90% (D) 95%

29. 如下圖之電路，總電流It=7A，R₁=8Ω，R₂=6Ω，由克希荷夫電流定理可知通過R₂的電流為：
(A) 3A (B) 4A (C) 5A (D) 6A

30. 若V為電壓之有效值，I為電流之有效值，為相位角，則三相交流電源之虛功率大小為： (A) VIsinθ (B) 3VIsinθ (C) √3 Visinθ (D) 3VIcosθ

31. 下圖之電路，V=60伏特，R₁=15Ω，R₂=30Ω，R₃=20Ω，若此電路之負載電阻為20Ω，依戴維寧等效電路計算，通過負載之電流為
(A) 0.5A (B) 0.8A (C) 1A (D) 1.5A

32. 三相Δ接法的電路，若相電壓為440V，相電流為100A，則線電流為： (A) 100A (B) 100/√2A (C)100/√3A (D) 100√3A

33. 當變壓器的二次側開路而未接任何負載時，變壓器的主要損失為： (A) 銅損 (B) 只有磁滯損 (C) 只有渦流損 (D) 同時具有磁滯損及渦流損

34. 若電源為直流，負載為10微法拉(μF)的純電容，其電容抗為：若電源為直流，負載為10微法拉(μF)的純電容，其電容抗為： (A) 0Ω (B) 10Ω (C) 80Ω (D) ∞Ω

35. 三相同步發電機之極數為P，旋轉轉速N(RPM)，Φ 為磁通，則其產生之電源頻率為： (A) PN/120 (B) 120/PN (C) PN/KΦ (D) KΦ/PN

36. 直流電動機在起動時反電勢的大小為： (A) 約為正常運轉值的 4~6倍 (B) 約為正常運轉值的 2倍 (C) 約為正常運轉值的一半 (D) 無反電勢

37. 繞線式三相感應電動機使用轉子外加電組以起動，其效果為： (A) 起動電流下降，起動轉矩亦下降 (B) 起動電流下降，起動轉矩不變 (C) 起動電流下降，起動轉矩增加 (D) 起動電流不變，目的在增加起動轉矩

38. 同步電動機的特色之一為： (A) 起動電流小 (B) 功率固定 (C) 轉速因負載大小而異 (D) 調整激磁可以調整電力系統的功率因數

39. 以下何種控制例是屬於開路控制﹝Open loop control﹞？ (A) 柴油引擎的轉速控制 (B) 鍋爐之水位控制 (C) 缸套冷卻水之溫度控制 (D) 飲水機之定時殺菌控制

40. 在發電機的電壓控制系統中，激磁(exciter)是屬於： (A) 檢測部 (B) 比較部 (C) 控制部 (D) 操作部

41. 諾頓(Norton)定理中求任兩端之等效包含: (A) 斷路電流及等效電阻 (B) 斷路電壓及等效電阻 (C) 短路電流及等效電阻 (D) 短路電壓及等效電阻

42. 一個交流電路中超前負載之電流最大值為20A電壓最大值為10V，相位差60度，求其虛功率產生為: (A) 100Var (B) 86.6Var (C) 50Var (D) 43.3Var

43. 有一個100匝的線圈通過之磁通為sin(t)Wb，其產生感應電動勢為何? (A) sin(t) V (B) 100sin(t) V (C) cos(t) V (D) 100cos(t) V

44. 直流電動機(馬達)產生之反電動勢，不會與那一個因素成正比? (A) 導體數目 (B) 磁場 (C) 極數 (D) 並聯路徑數

45. 一般改變自動控制系統中PID控制器比例控制(P)之參數除可改善系統穩定性外又有何主要功能? (A) 消除穩態誤差 (B) 降低穩態誤差 (C) 增加系統階數 (D) 消除雜訊

46. 求先兩個電阻2R，2R並聯後，再與另一個R串聯，其等效電阻值為: (A) (1/2)R (B) R (C) (3/2)R (D)2R

47. 一個電容器所儲存電量為2000p庫倫其電壓為10伏特則其電容為何? (A) 2000p法拉 (B) 1000p法拉 (C) 200p法拉 (D) 100p法拉

48. 在變壓器內因有鐵損及銅損產生熱因此變壓器需冷卻方法其中關於乾式變壓器何者有誤? (A) 適用於小容量變壓器 (B) 適用於低壓 (C) 採冷卻觸媒 (D) 也可用抽風機將外部空氣送入

49. 若變壓器之額定容量為66KVA，如果一次側電流有效值為20A，二次側電流有效值400A，求一次側與二次側匝數比為何? (A) 1比20 (B) 1比1 (C) 2比1 (D) 20比1

50. 直流電動機(馬達)負載變大產生之反電動勢變小，是受下列那一個因素影響? (A) 導體數目 (B) 磁場 (C) 電樞電流變大 (D) 外加電壓降低

申論題 (0)
