104年 - 104-3 交通部航港局_船員岸上晉升訓練及適任性評估_一等大管輪：電機電子與自動控制#99026

科目：一二三等大管輪◆電機電子與自動控制 | 年份：104年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：一二三等大管輪◆電機電子與自動控制

選擇題 (50)

1. 下列那項對電阻所消耗電功率之敘述是錯的: (A) 電阻之電壓乘於電流 (B) 電阻之電壓平方除於其電阻值 (C) 電阻之電流平方乘於其電阻值 (D) 電阻可以儲存電功率

2. 電容器兩端電壓與電流關係為? (A) 電壓超前電流180度 (B) 電壓落後電流 180 度 (C) 電壓超前電流 90 度 (D) 電壓落後電流 90 度

3. 關於蓄電池之安時效率何者為非? (A) 安時效率有時會大於一 (B) 定義為電池放出之電量與恢復原態充入電量之比 (C) 此為衡量電池效率重要根據 (D) 通常此數據受電池內部損耗影響

4. 兩個10亨利電感器並聯後再與一個20亨利電感器串聯電感值會變化為多少? (A) 15亨利 (B) 20亨利 (C) 25亨利 (D) 30亨利

5. 根據中國驗船中心標準加裝電壓調整器(AVR)後，要使在額定功率因數下維持同步發電機輸出端電壓從無載至滿載變化率不超過額定電壓之多少百分比? (A) 1.50% (B) 2.50% (C) 4% (D) 5%

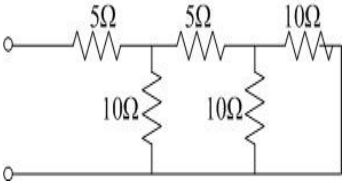

6. 如下圖之電路，若施以30伏特之電壓，此電路之總電流為：
(A) 3A (B) 1.5A (C) 1A (D) 0.75A

7. 若單相交流電壓 100 伏特，電流 20 安培，電阻 3Ω ，此電路的功率因數為： (A) 0.2 (B) 0.4 (C) 0.6 (D) 0.8

8. 如果交流同步發電機的磁場之剩磁為零，則發電機起動後其反應為： (A) 發電機電壓建立的速度很緩慢 (B) 發電機電壓不足頻率亦不足 (C) 發電機的電壓正常但頻率不足 (D) 發電機的電壓為零

9. 同步電動機的特色之一為： (A) 起動電流小 (B) 起動轉矩大 (C) 轉速固定 (D) 功率固定

10. 依據克希荷夫定理，兩個電阻 R1 與 R2 串聯，計算 R1 上電壓的公式是 ( I 、 U 分別為總電流、總電壓 ) (A) I*R1/(R1+R2) (B) I*R2/(R1+R2) (C) U*R1/(R1+R2) (D) U*R2/(R1+R2)

11. 對於純電容交流電路，電容兩端電壓不變，電源頻率由 50Hz 上升到60Hz ，通過電容的電流將？ (A) 減少 (B) 不變 (C) 變成零 (D) 增加

12. 將 10W ， 100Ω 和 15W ， 1 kΩ 的兩個電阻串聯起來，所允許流過的最大電流為？ (A) 0.25A (B) 0.2A (C) 0.15A (D) 0.12A

13. 同步機的激磁場是由什麼產生？ (A) 直流電源 (B) 交流電源 (C) 以上皆非 (D) 以上皆可

14. 在評估控制系統的性能表現時，靜態誤差小的系統表示： (A) 穩態精度高 (B) 穩態精度低 (C) 穩定性良好 (D) 穩定性不好

15. 對稱三相電路中，三相瞬時電動勢的代數和為 (A) 0 (B) 單相電動勢的 √ 2 倍 (C) 單相電動勢的√ 3 倍 (D) 單相電動勢的 2 倍

16. 同步電動機 V 形曲線中，各曲線最低點所形成之線，其功率因數為 (A) 滯後 (B) 超前 (C) 等於1 (D) 不一定

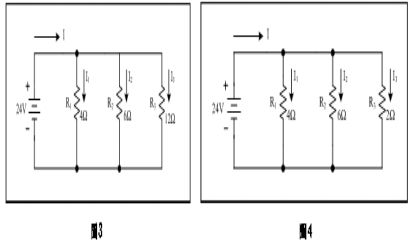

17. 在圖 3 中，若將 R ₃ 之阻值改為 0 歐姆，如圖 4 ，則 R ₃之電壓。
(A) 0V (B) 12V (C) 24V (D) 36V

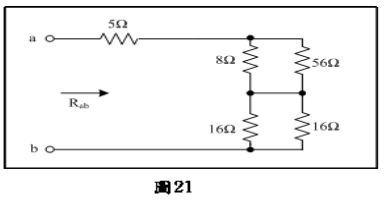

18. 如圖 21 所示，=?
(A) Rab=5歐姆 (B) Rab=8歐姆 (C) Rab=16歐姆 (D) Rab=20歐姆

19. 一電源電壓V=70.7sin歐姆t 加於RLC串聯電路中，若R=3歐姆，=3 歐姆，=7歐姆，求電路的功率因數。 (A) 0.6 (B) 0.7 (C) 0.8 (D) 0.9

20. 在通用的控制系統中，控制訊號與感測訊號的幅值都已標準化，試問在電訊號中標準值為： (A) 0~15mA (B) 0~20mA (C) 4~20mA (D) 0~100mA

21. 戴維寧(Thevenin)定理中求任兩端之等效是如何組合: (A) 斷路電壓與等效電阻串聯 (B) 斷路電壓與等效電阻並聯 (C) 短路電流與等效電阻串聯 (D) 短路電流與等效電阻並聯

22. 某一導體在橫截面上2秒之時間內流過10庫倫電荷，求平均電流? (A) 2A (B) 5A (C) 10A (D)20A

23. 同步發電機之電樞負載電流所產生之電樞磁通，會增加或減少激磁磁場之強度此現象稱為 ? (A) 煞車效應 (B) 自動電壓調整 (C) 電樞反應 (D) 功因調整

24. 正相序的三相電源，若負載為平衡Y接當A相相電流為sin(120πt)A ，則A相線電流為何? (A) sin(120πt)A (B) sin(120πt-30°)A (C) 1.732sin(120πt-30°)A (D) 1.732sin(120πt-120°)A

25. 關於一般常見旋轉磁極式之同步電動發那一個有錯? (A) 電樞繞組大多放在定子 (B) 轉子加入直流電產生磁場 (C) 定子電樞加入三相交流電壓產生旋轉磁場 (D) 合成旋轉磁場為單一磁場之三倍

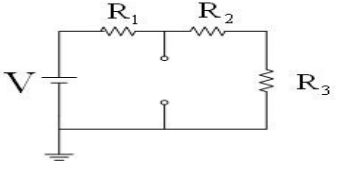

26. 下圖之電路， V=60 伏特， R ₁ =30Ω ， R ₂ =10Ω ， R₃ =5Ω ，其戴維寧等效電壓為：
(A) 10 伏特 (B) 20 伏特 (C) 40 伏特 (D) 60 伏特

27. 三相 Δ 接法的電路，若相電流之有效值為，則線電流之有效值為： (A)(B) (C) (D)

28. 若電阻為 40Ω ，電感抗 80Ω 及電容抗 50Ω 串聯，其總阻抗之大小 Z 為： (A) 40Ω (B) 50Ω (C) 170Ω (D)

29. 三個容量相同，線圈常數相同之變壓器接成 Δ-Δ 接線時，圈數比為 1000 ： 100 ，一次側線電壓為 440 伏特，二次側線電流為 50A ，則對應的一次側線電流為： (A) 5A (B) (C) (D) 50A

30. 6 極之三相同步發電機，產生之電源頻率為 58Hz ，其旋轉轉速為： (A) 580RPM (B) 920RPM (C) 1160RPM (D) 2320RPM

31. 三相感應電動機若使用自耦變壓器進行降壓起動，若降壓比為 1/4 ，則其起動電流為全電壓起動電流的 (A) 1/4 (B) 1/16 (C) 1/2 (D) 1/8

32. 下列那種方法不適用於鼠籠式電動機之轉速控制： (A) 改變定子極數 (B) 改變電源頻率 (C) 改變轉子外加電阻 (D) 改變定子相電壓

33. 蓄電池充、放電，電解液的正常比重範圍約為： (A) 1.35 至 1.00 (B) 1.35 至 1.10 (C) 1.25 至 1.00 (D) 1.21 至 1.18

34. 在柴油引擎的轉速控制系統中，感測器（ sensor ）是指： (A) 柴油機 (B) 轉速量測單元 (C) 調速器 (D) 燃油噴射泵浦的油量調節機構

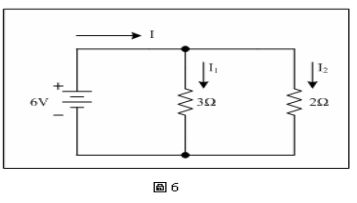

35. 試求圖 6 之總電流 I 。
(A) I=4A (B) I=5A (C) I=6A (D) I=7A

36. 容抗的大小與頻率成 ________ ？ (A) 正比 (B) 反比 (C) 不成比例 (D) 以上皆非

37. 船上的用的設備絕大部分是屬於哪一種 RLC 等效電路，而造成功率因數降低： (A) 電阻性電路 (B) 電感性電路 (C) 電容性電路 (D) 不一定

38. 功率因數的數值範圍為？ (A) 0~360 (B) 0~180 (C) 0~90 (D) 0~1

39. 變壓器是根據電磁理論中哪一個定理所設計出來的： (A) 安培定理 (B) 法拉第定理 (C) 楞次定理 (D) 互感定理

40. 變壓器的損失可以分 ① 磁滯損失 ② 渦流損失 ③ 銅損 ④ 雜散損，其中哪些屬於負載損失？ (A) ①② (B) ③④ (C) ①③ (D) ②④

41. 鐵心線圈通以交流電流後，與線圈絕緣的鐵心會發熱，這是由於？ (A) 電流的磁效應 (B) 電流的力效應 (C) 線圈中電流產生的熱效應 (D) 線圈中電流產生的熱效應以及鐵損所引起的熱效應

42. 對於直流電動機而言，如果 B 代表垂直於導線的平均磁通密度， L 為導線長度， I 為電流大小，則在導線上所接受的作用力 F 為？ (A) F=B*L*I (B) F=B/(L*I) (C) F=B*L/I (D) F=1/(B*L*I)

43. 同步發電機的開路試驗，所繪出的曲線為？ (A) 線性曲線 (B) 非線性曲線 (C) 以上皆非 (D) 以上皆是

44. 在 PID 控制系統中如果發現系統輸出響應有嚴重的超越量出現，並且系統產生震盪情形，應立即作何處理： (A) 將 P 控制器調大 (B) 將 I 控制器調大 (C) 將 D 控制器調大 (D) 將 PID 控制器同時調大

45. 三相變壓器如果有某一相故障時，其接線方式可以使用 (A) △－△ (B) △－ Y (C) V － V (D) V － Y

46. 不會造成電能轉換為熱能的功是屬於？ (A) 顯功率 (B) 感應功率 (C) 有效功率 (D) 伏安

47. 變壓器測定極性之方法有 ① 直流法 ② 交流法 ③ 比較法，試問那個為正確？ (A) ①② (B) ②③ (C) ①③ (D) 以上皆是

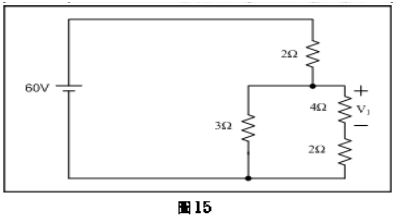

48. 如圖 15 所示， V 1 的壓降為多少伏特 ?
(A) V ₁ =20 V (B) V ₁=12 V (C) V ₁=15 V (D) V ₁ =24 V

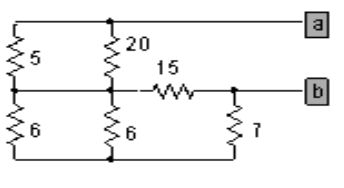

49. 試計算圖 46 的電阻電路之等效電阻阻值為：
(A) 10 Ω (B) 15 Ω (C) 20 Ω (D) 25 Ω

50. 對於一個純電感性交流電路，其輸出電壓與電流的關係為： (A) 電壓超前電流90度 (B) 電壓落後電流90度 (C) 電壓與電流同相位 (D) 無法判斷

申論題 (0)
