105年 - 105 身心障礙特種考試_三等_機械工程:流體力學#50240
科目:
流體力學 |
年份:
105年 |
選擇題數:
0 |
申論題數:
4
試卷資訊
所屬科目:
流體力學
選擇題 (0)
申論題 (4)
【已刪除】一、KPA 公司為因應廢水排放要求,特別新建一條截面形狀為梯形、深度為 1 公尺之渠 道(如圖一)將廢水引入處理池。該渠道長 800 公尺,其坡度之設計為每百公尺下 降 0.15 公尺。已知,工廠廢水排放速率為每秒 30 立方公尺。設曼寧係數(Manning coefficient)為 0.012 時,請問,該渠道是否可以將廢水導引至處理池而全程不致溢 出?(25 分)
【已刪除】二、DRT 公司為測試新研發的動態黏滯係數(dynamic viscosity)為 μ 之高黏性液體的黏 滯特性,遂將一顆直徑為 D 之球狀體置入該溶液中,以觀察並記錄球體沉浸在黏液 中下降之情形。已知,球體以極緩慢的速度,V,下降,而球體下降時所受阻力(drag force)為
,如圖二所示。請使用因次分析(dimensional analysis)求阻力與球體直 徑之關係。 (25 分)

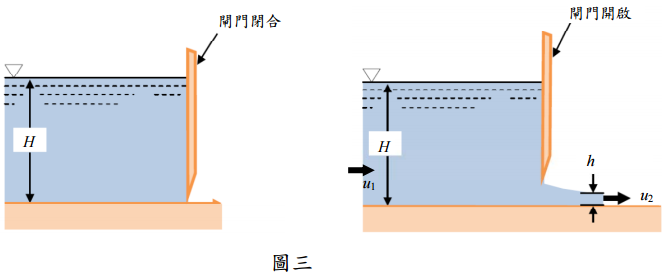

【已刪除】三、HVR 水閘狀態如圖三所示。已知閘門寬度為 b,請問,閘門閉合時與閘門稍微開啟 時(即 H >>h),兩者用來抗拒水壓以固定閘門之錨固拉力(anchoring force)分別為 何?其差值為何?(假設水的密度為 ρ,重力加速度為 g,閘門開啟時水流動承受底 部阻力為 F
f
) (25 分)
【已刪除】四、TEW 實驗室之文氏管(Venturi meter)如圖四所示。已知該文氏管最大內徑是最小內 徑的 2 倍,可承受流率區間為每秒 10 公升~100 公升,可量測壓力差(P
1
-P
2
)最小 為 1.0 kPa。今使用比重為 0.516 的丙烯為工作流體,請問,該文氏管最大內徑為何? (25 分)
