105年 - 105 高等考試_三級_土木工程：結構學#54422

科目：結構學 | 年份：105年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

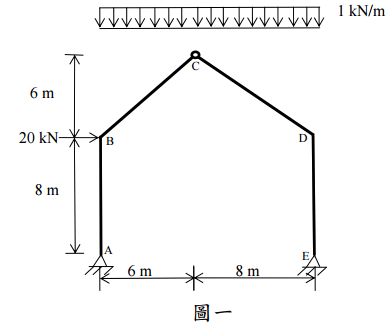

【已刪除】一、如圖一所示靜定剛架結構各桿件之 E、I 均相同。剛架結構 A、E 點為鉸支承，C 點為鉸接。在 B 點施加水平載重 20 kN，桿件 BC、CD 並承受垂直均佈載重 1 kN/m。請計算 A、E 點支承反力為何？並繪桿件 AB、BC 之剪力圖與彎矩圖。（25 分）

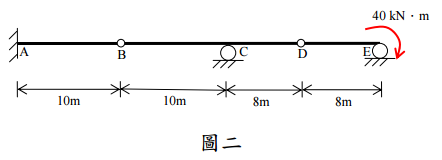

【已刪除】二、如圖二所示連續梁各桿件之 E、I 為固定值。A 為固接支承，B、D 為鉸接，C、E 則為滾支承。在 E 點承受一順時鐘方向力矩 40 kN．m。請計算各支承反力並繪桿件 A 到 E 彎矩圖，並推導 B、D 點垂直位移與 C、E 點轉角為何？（方法不拘）（25 分）

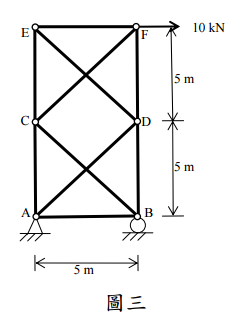

【已刪除】三、如圖三所示桁架結構各桿件之 E、A 均相同。在 F 點承受 10 kN 水平力。請取 ED 桿件力為贅力，以應用力法（諧合變位法）推導 ED 桿件力，並求得各桿件之桿件力為何？（25 分）

【已刪除】四、如圖四所示剛架結構各桿件之 E、I 均相同。A 為固接支承，C 為滾支承。不考慮桿件軸向變形，請以傾角位移法（Slope-deflection method）分析各桿件端點彎矩為何？（使用其他方法不予計分）（25 分）
