105年 - 105-2 交通部航港局_船員岸上晉升訓練及適任性評估_一等大管輪：電機電子與自動控制#99013

1. 優良的感應電動機啟動時須具備的條件有哪些？ (A) 啟動電流大、啟動轉矩大 (B) 啟動電流小、啟動轉矩大 (C) 啟動電流大、啟動轉矩小 (D) 啟動電流小、啟動轉矩小

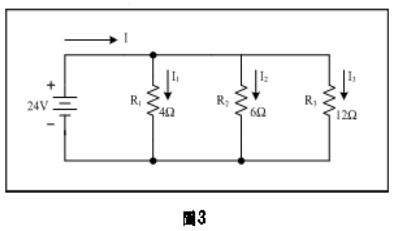

2. 圖 3 為一並聯電路，試求總電流 I 。
(A) I=10A (B) I=11A (C) I=12A (D) I=13A

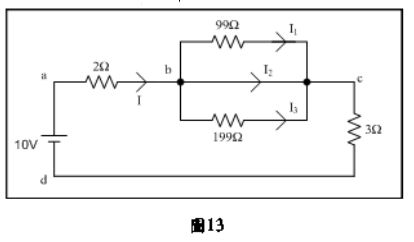

3. 如圖 13 試求 I 。
(A) I=1A (B) I=2A (C) I=3A (D) I=4A

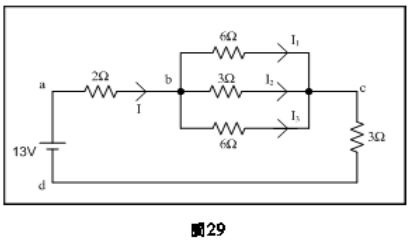

4. 如圖 29 ，試求 I₂ 。
(A) 0.25A (B) 0.5A (C) 1A (D) 2.5A

5. 在評估控制系統的性能表現時，靜態誤差小的系統表示： (A) 穩態精度高 (B) 穩態精度低 (C) 穩定性良好 (D) 穩定性不好

6. 三相電源電路中如果以 Y 形接法連接，已知某一線電壓為 380 伏特，試問其相電壓應為多少？ (A) 380 伏特 (B) 380*1.732 伏特 (C) 380/1.732 伏特 (D) 440 伏特

7. 在直流電路中如果遇到電感元件應將電感視為： (A) 假設為短路 (B) 假設為斷路 (C) 先假設為短路再假設為斷路 (D) 先假設為斷路再假設為短路

8. 某一船舶交流發電機額定電壓值為 400 伏特，額定電流為 433 安培，對負載為三向三角形接法之負載供電，試求其額定容量？ (A) 173.2KVA (B) 244.9KVA (C) 122.5KVA (D) 299.9KVA

9. 要消除剩磁現象一般可以如何處理？ (A) 加壓 (B) 加磁 (C) 加熱 (D) 冷卻

10. 將光能轉為電能的設備是？ (A) 發電機 (B) 電池 (C) 太陽能板 (D) 以上皆非

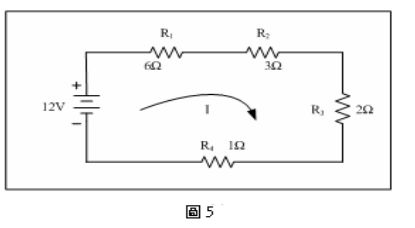

11. 試求圖 5 之等效電阻 R 。
(A) R=10Ω (B) R=11Ω (C) R=12Ω (D) R=13Ω

12. 串聯電感的總電感值等於各個電感的？ (A) 倒數的和 (B) 和的倒數 (C) 和 (D) 差

13. 交流電路的功率因數可以利用下列哪一項關係予以計算？ (A) 電壓與電流 (B) 電壓與頻率 (C) 電流與頻率 (D) 頻率與相位

14. 在一般情況下，供電係統的功率因數總是小於 1 ，原因在於？ (A) 用電設備多屬於電感性負載 (B) 用電設備多屬於電容性負載 (C) 用電設備多屬於電阻性負載 (D) 供電負載多屬於純電感負載

15. 可以直接提供 380 線電壓及 220 相電壓的三相交流電源電路為： (A) 三相四線制 Y 形電路 (B) 三相三線制三角形電路 (C) 三相並聯電路 (D) 三相串聯電路

16. 直流電動機如何改變轉速 ? (A) 改變場磁通 Φ (B) 改變電樞電壓 E a (C) 改變電樞電阻 R a (D) 以上皆是

17. 感應電動機的轉差率隨 (A) 負載增加而增加 (B) 負載增加而減少 (C) 與負載無關 (D) 負載增減不一定

18. 變壓器是透過何種作用達到工作目的？ (A) 電壓感應 (B) 電流感應 (C) 電磁感應 (D) 以上均非

19. △－ Y 的接線方式適用於何種場合？ (A) 發電機的昇壓 (B) 配電降壓 (C) 電力阻隔 (D) 阻抗匹配

20. 在電路中無效功率 ( 感應功率 ) 是由何種 RLC 元件所產生？ (A) 電阻 (B) 電池 (C) 電感 (D) 以上均非

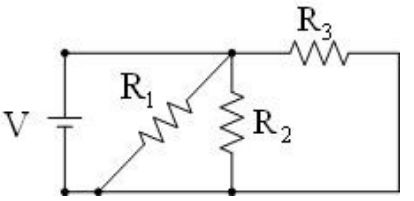

21. 如下圖之電路，若 R₁ =4Ω ， R₂ =8Ω ， R₃ =16Ω ，其總電阻為：
(A) 28Ω (B) 20Ω (C) 18/7Ω (D) 16/7Ω

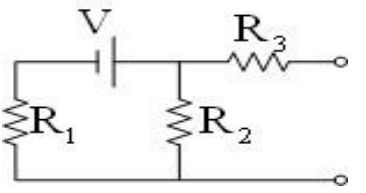

22. 下圖之電路， V=30 伏特， R₁=15Ω ， R₂ =30Ω ， R₃ =10Ω ，其戴維寧等效電壓為：
(A) 10 伏特 (B) 15 伏特 (C) 20 伏特 (D) 40 伏特

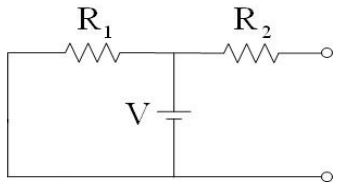

23. 下圖之電路， V=40 伏特， R₁=10Ω ， R₂ =30Ω ，其戴維寧等效電壓為：
(A) 10 伏特 (B) 15 伏特 (C) 30 伏特 (D) 40 伏特

24. 三相 Y 接法的電路，若線電壓為 440V ，線電流為 100A ，則相電流為： (A) 100A (B) (C) (D)

25. 使用電壓 100 伏特，電流 10 安培，功率因數 0.5 之交流負載，其電阻值為： (A) 5Ω (B) 10Ω (C) 50Ω (D) 100Ω

26. 若三相同步發電機之極數為 8 極，旋轉轉速為 930RPM ，其產生之電源頻率為： (A) 55Hz (B) 58Hz (C) 60Hz (D) 62Hz

27. 直流電動機在旋轉時會產生反電勢，反電勢 Eb 的公式為： ( 式中 N 為轉速， V 為電壓， Φ 為磁通， B 為磁通密度， I 為電樞電流， Ra 為電樞電阻， v 為速度， l 為有效的磁路長度， K 為電機常數 ) (A) Eb=KΦN (B) Eb=Blv (C) Eb=IRa (D) Eb=KBl

28. 下列那一種電動機沒有起動轉矩而無法自行起動？ (A) 直流並激式電動機 (B) 直流串激式電動機 (C) 三相感應式電動機 (D) 三相同步電動機

29. 蓄電池與發電機並聯接於負載的充電模式屬於： (A) 補充充電 (B) 均衡充電 (C) 浮接充電 (D) 衡壓充電

30. 蓄電池的容量單位為： (A) 伏 - 安 (B) 千瓦 (C) 安培 - 小時 (D) 千瓦 - 小時

31. 在柴油引擎的轉速控制系統中，致動器（ actuator ）是指： (A) 柴油機 (B) 轉速量測單元 (C) 調速器 (D) 燃油噴射泵浦的油量調節機構

32. 在燃油之黏度控制系統中，其致動器（ actuator ）為： (A) 柴油機 (B) 燃油加熱器 (C) 蒸氣控制閥 (D) 燃油泵浦

33. 一個直流電路之電流為 2A 電阻 10Ω 求其功率消耗為 : (A) 5W (B) 10W (C) 20W (D) 40W

34. 電容器在直流時兩端相當於何關係 ? (A) 斷路 (B) 短路 (C) 電阻器 (D) 電感器

35. 變壓器之鐵心經常由薄矽鋼片疊製構成其主要目的為何 ? (A) 降低壓降大小 (B) 降低銅損失 (C) 降低渦流損失 (D) 增加鋼強度

36. 一個交流電路中，將負載之電壓直接乘於其電流稱為何 ? (A) 感應功率 (B) 顯功率 (C) 平均功效 (D) 瞬間功率

37. 若以三容量相同之變壓器做 Y-Y 接線做三相連接，此連接適合那一種場合 ? (A) 高電壓大電流 (B) 高電壓小電流 (C) 低電壓大電流 (D) 低電壓小電流

38. 三相感應電動機經常使用 Y- △起動， Y- △起動是採何起動方式 ? (A) 昇壓啟動 (B) 降壓啟動 (C) 直接啟動 (D) 電阻啟動

39. 下列那一個不是鉛蓄電池在電解液比重過高之結果 ? (A) 電池可用較長壽命 (B) 極板及隔板易酸蝕 (C) 電解液不易滲透至極板毛細孔 (D) 電容量降低

40. 下列那一個不是蓄電池極板硬化之主要影響 ? (A) 電解液液面太低 (B) 電壓降低 (C) 極板變為灰白色 (D) 蓄電池容量減少

41. 為了達成自動控制目標經常會使用 PID 控制器其中 P 代表何意義 ? (A) 比例 (B) 微分 (C) 積分 (D) 模糊

42. 一個直流電路之電流為 10A 其功率消耗為 100W 求其電阻為何 ? (A) 0.5Ω (B) 1Ω (C) 2Ω (D) 10Ω

43. 一般馬達之轉速單位常用 RPM ， RPM 代表何意義 ? (A) 每秒鐘可旋轉之圈數 (B) 每分鐘可旋轉之圈數 (C) 每小時可旋轉之圈數 (D) 每天可旋轉之圈數

44. 平衡三相負載相電壓為 220V 與相電流為 1A ，其中各相電壓與電流相位差 30 度其消耗感應功率為 ? (A) 660VAR (B) 440VAR (C) 330VAR (D) 220VAR

45. 變壓器主要是透過何交互作用達成能量轉變 (A) 機械能轉為電能 (B) 電能轉為機械能 (C) 電磁感應 (D) 電場轉變

46. 變壓器之鐵心經常由薄矽鋼片疊製構成其薄矽鋼片厚度與渦流損失關係為何 ? (A) 厚度與渦流損失成正比 (B) 厚度平方與渦流損失成正比 (C) 厚度與渦流損失成反比 (D) 厚度平方與渦流損失成反比

47. 佛萊銘右手及左手定則中，食指代表何義 ? (A) 電流流動方向 (B) 位移運動方向 (C) 磁場方向 (D) 電壓減少方向

48. 關於同步發電機無刷式激磁方式下列那一個有錯 ? (A) 屬於他激式的一種 (B) 利用與發電機同軸小型發電機經整流後產生激磁 (C) 故障率偏高 (D) 維修保養容易

49. 當同步發電機接上負載時若發現輸出端電壓會隨負載電流變大而變大，此負載可推測為何負載 ? (A) 電阻性負載 (B) 電感性負載 (C) 電容性負載 (D) 合成性負載

50. 關於同步電動機之敘述何者有錯 ? (A) 優點為轉速相當固定 (B) 使用直流激磁 (C) 起動問題複雜 (D) 製造費用較低
