106年 - 106-3 交通部航港局_船員岸上晉升適任性評估筆試測驗_一等大管輪：電機電子與自動控制#98974

科目：一二三等大管輪◆電機電子與自動控制 | 年份：106年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：一二三等大管輪◆電機電子與自動控制

選擇題 (50)

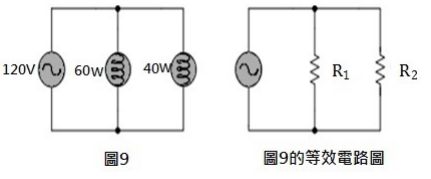

1. 如圖9所示，將額定為120V/60W與120V/40W之兩燈泡並聯，接於120V電源，求並聯後的總電阻?
(A) (B) (C) (D)

2. 如圖9所示，將額定為120V/60W與120V/40W之兩燈泡並聯，接於120V電源，求並聯後的總功率?
(A)=100W (B)=150W(C)=200W(D)=50W

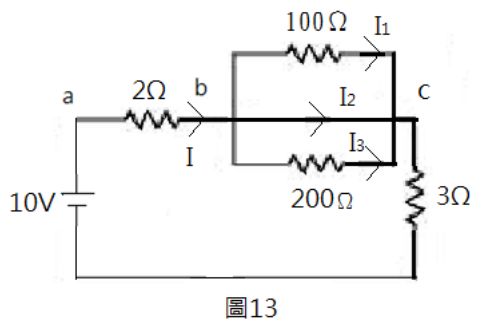

3. 如圖13試求I。
(A)I=1A (B)I=2A (C)I=3A (D)I=4A

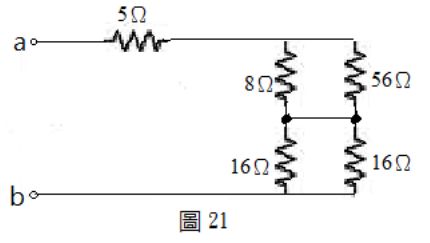

4. 如圖21所示，=?
(A) (B) (C) (D)

5. 一部三相、4極、60Hz、220伏、 △接線、2HP的鼠籠式感應電動機，滿載轉速為 1740rpm，其轉差率為多少? (A)2.22% (B)3.33% (C)5.33% (D)8.33%

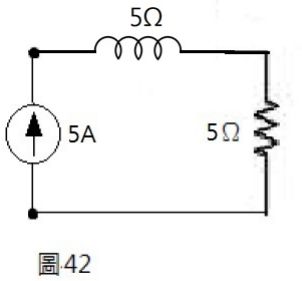

6. 如圖42，求電阻5Ω消耗的功率。
(A)100W (B)125W (C)150W (D)175W

7.根據歐姆定理，直流電路的功率可以表示為： (A)VX I X sin(ωt)(B)I²R/V (C)V²/2R (D)I²R

8. 已知一正弦電壓的有效值為10V，初相位為60度，頻率為1000Hz，則電壓瞬時值的表示式為 (A)10x1.414sin(2 x 3.14 x 1000+60) (B)10/1.414sin(2 x 3.14 x 1000+60) (C)10 x 1.414sin(2 x 3.14/1000+60) (D)10 x 1.414sin(2 x 3.14 x 1000-60)

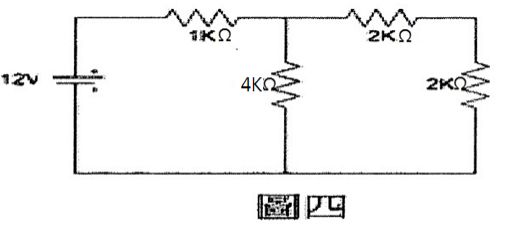

9. 在圖四中的總電源所輸出的電流值為多少？
(A)2mA (B)3mA (C)4mA (D)5mA

10. 克西荷夫電壓定理是指？ (A)電源與電流所形成的斜率為電阻值 (B)電路中沿著一個封閉迴路的所有電壓昇與電壓降的總和為零 (C)電路中任何一個節點的流入電流等於流出電流 (D)電路中任取AB二點，從AB二點看這個電路都可視為一個電壓源與電阻相串聯的電路

11. 對於一個純電容性交流電路，其輸出電壓與電流的關係為： (A)電壓超前電流90度 (B)電壓落後電流90度 (C)電壓與電流同相位 (D)無法判斷

12. 感應電動機的轉差率隨 (A)負載增加而增加 (B)負載增加而減少 (C)與負載無關 (D)負載增減不一定

13. 在電路中無效功率(感應功率)是由何種RLC元件所產生？ (A)電阻 (B)電流 (C)電感 (D)電荷

14. 交流電路發生諧振時，電路呈何種性質？ (A)電容性 (B)電感性 (C)頻率性 (D)電阻性

15. 同步發電機在固定轉速N與激磁電流If之下，電樞電流Ia的變化對端電壓Vt之影響，所繪出的曲線稱？ (A)複合特性曲線 (B)伏安特性曲線 (C)電感特性曲線 (D)頻率特性曲線

16. 如果下圖的電壓源為 12V，則流經電阻的電流方向為?其中為2歐姆、為4歐姆、為4歐姆
(A)向上 (B)向下 (C)向左 (D)向右

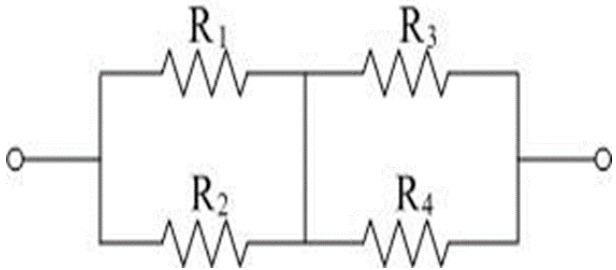

17. 如下圖之電路，若R₁=R₃=R₄=4Ω ,R₂=12Ω ，且電路的兩端施與60伏特的電壓，則通過該電路的總電流為：
(A)8A (B)10A (C)12A (D)15A

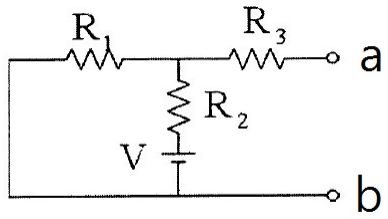

18. 下圖之電路，V=30伏特，R₁＝15Ω，R₂＝30Ω，R₃＝20Ω，由a，b二點求出其戴維寧等效電阻為多少Ω?
(A)20 (B)30 (C)45 (D)50

19. 若電容器之電容值為C，通過電容器之充放電電流為i，則電流與電壓V間的關係為： (A)V=Ci (B)V=C(di/dt) (C)i=CV (D)i=C(dV/dt)

20. 直流電動機在起動瞬時反電勢的大小為： (A)約為正常運轉值的 4~6倍 (B)約為正常運轉值的 2倍 (C)約為正常運轉值的一半 (D)無反電勢

21. 如果將直流串激式電動機的電源極性反接，電動機將如何： (A)反轉 (B)轉速上升 (C)轉速下降 (D)轉向及轉速不變

22. 蓄電池的電解液由水與硫酸混合而成，其比重為多少? (A)1.0-1.1 (B)1.1-1.2 (C)1.2-1.3 (D)1.3-1.4

23. 三相變壓器平衡三相Y接負載線電流與相電流之相位差為? (A)0度 (B)30度 (C)120度 (D)180度

24. 三相電源負相序之敘述何者為錯誤? (A)a相超前b相120度 (B)b相落後c相120度 (C)a相落後c相240度 (D)c相落後a相120度

25. 電感器及電容器在交流時之阻抗值受電源之何量影響? (A)電壓大小 (B)電流大小 (C)頻率 (D)相序

26. 下列那一個不是一般的交流正負電訊號? (A)正弦波 (B)拋物線波 (C)方塊波 (D)三角波

27. 若變壓器之額定容量為22KVA，一次側與二次側匝數比為20:1，如果二次側電壓有效值為220V，求一次側電流有效值為何? (A)100A (B)10A (C)5A (D)1A

28. 對於電感性負載之敘述，那一項有誤? (A)消耗感應功率 (B)是落後性負載 (C)電壓相位落後電流 (D)馬達經常會形成此負載

29. 直流電動機(馬達)產生之轉矩大小與下列那一個無直接相關? (A)導體數目 (B)磁場大小 (C)通入電流 (D)頻率大小

30. 對於鉛蓄電池充電步驟何者為非? (A)電解液液面高度要高出極板 (B)為加速充電可用較大充電率 (C)充電極性要正確 (D)通氣小孔應暢通

31. 以使用相同電壓值之燈泡而言燈泡之亮度直接取決何值? (A)電磁值 (B)瓦特值 (C)電容值 (D)電感值

32. 戴維寧(Thevenin)定理與諾頓(Norton)定理要如何互換: (A)斷路電壓等於短路電流乘於等效電阻 (B)等效電阻互為倒數 (C)斷路電壓與短路電流無關 (D)無法互換

33. 若電路由電阻及電感串聯組成，則兩端電壓與電流相位關係為? (A)電壓超前電流 180度 (B)電壓落後電流90度 (C)電壓超前電流小於90度 (D)電壓落後電流小於90度

34. 一個交流電路中落後負載指的是何負載? (A)電容性負載 (B)電感性負載 (C)電阻性負載 (D)電壓性負載

35. 變壓器當負載大幅增加時那一種損失也會大幅增加? (A)銅損 (B)鐵損 (C)摩擦損 (D)介質損

36. 一個理想的半波整流電路，整流後訊號平均值為最大值之多少倍？ (A)0倍 (B)1/π倍 (C)1/2倍 (D)2/π倍

37. 變壓器的鐵心是由塗了絕緣漆的矽鋼薄片疊成，其主要目的為何？ (A)增加電磁轉換效率 (B)減少鐵心磁滯損失 (C)減少鐵心渦流損失 (D)降低鐵心磁阻

38. 在一個交流60Hz的正弦波電路中其電感值為L(H)，其電感抗的大小為何？ (A)120πL (B)60πL (C)120 L (D)L

39. 目前船上使用之交流發電機，其頻率(ｆ)與週期(Ｔ)的關係下列何者為正確？ (A)Ｔ＝ｆ (B)ｆ＝Ｔ/Ｖ (C)Ｔ＝1/ｆ (D)Ｔ＝V/ｆ

40. 並聯中之交流發電機，其原動機之角速度需相同，若不同會產生何種現象，而脫離同步? (A)異位現象 (B)失速現象 (C)異壓現象 (D)追逐現象

41. 交流450V匯流排高電壓警報，超過標準電壓多少及百分比時，其高電壓警報響起? (A)463V；3% (B)477V；6% (C)486V；8% (D)495V；10%

42. 如圖示二極體，屬何種二極體?
(A)逆向二極體 (B)順向二極體 (C)多向二極體 (D)曾納二極體

43. 功率因數計有二動圈(電壓)，其一與電阻串聯，另一與電感串聯，當PF=1時，與何者串聯之動圈作用最大? (A)電阻 (B)電流 (C)電容 (D)電感

44. 低容量的浸油式電容器於雙值電容式電動機的主要功能為何？ (A)提高啟動轉矩 (B)良好的運轉特性 (C)降低啟動電流 (D)改善轉矩的振動

45. 單相交流感應電動機中，效率最低者為何？ (A)電容起動分相式 (B)永久性電容分相式 (C)雙值電容式 (D)蔽極式

46. 船舶柴油交流發電機均裝有調速器（Governor），若調速器特性不具有下降特性（Speed droop）則會產生何後果？ (A)在供電系統中，對發電機的並聯運轉沒有影響 (B)在供電系統中，發電機可以並聯運轉 (C)在供電系統中，發電機無法並聯運轉 (D)發電機無法獨立運轉

47. 於自動整步時先檢測匯流排與發電機之間的拍電壓（Beat Voltage）再檢測兩者之頻率，若此匯流排頻率較高時，則對發電機調速器伺服馬達發出何種信號？ (A)Slow (B)Fast (C)Raise (D)Lower

48. 於發電機並聯時，若待並聯發電機之電壓過低，則須作何調整？ (A)調整發電機激磁電流 (B)調整負載大小 (C)調整發電機電樞電阻 (D)調整原動機運轉速度

49. 下列何種充電方法不僅可避免串聯電阻的損失，且容許其他負載直接連接於主發電機？ (A)恆流充電法 (B)恆壓充電法 (C)改良恆壓充電法 (D)浮接充電法

50. 鉛蓄電池的極板組成為何？ (A)正極板由鉛板製成，負極板亦由鉛板製成 (B)正極板由鉛板製成，而負極板由銅板製成 (C)正極板由銅板製成，而負極板由鉛板製成 (D)正極板由鉛板製成，而負極板由鋅板製成

申論題 (0)
