107年 - 107-3 全國技術士技能檢定學科_甲級：01300工業配線#95087

科目：技檢◆工業配線-甲級 | 年份：107年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-甲級

選擇題 (80)

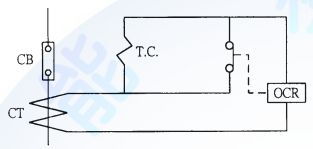

1. 如下圖所示為過載保護電路圖，係使用過電流電驛，而於過載時，由比流器(CT)之二次電流，使 斷路器跳脫，此電路
(A)正確與否不能判斷(B)錯誤不可使用(C)正確可用(D)為常用者。
2. 差動電驛可檢出(A)變壓器內部故障(B)電動機之過載(C)配電線路接地故障(D)平行二回路輸電線之接 地故障。
3. 控制用限時電驛的選用，下列何種考量為優先？(A)價格高低(B)設定值精密度(C)設定值之精確度(D) 結構材料。
4. 12KV 50/5A 40VA 之 CT，其二次側可連接之負載其最大阻抗為_____歐姆。(A)1.6(B)20(C)50(D)40
5. 電纜之交流耐壓試驗加壓時間應為多少分鐘？(A)10(B)15(C)5(D)20。
6. 如圖所示之變壓器，二次側電壓 V 與電流 I 各為
(A)200V180A(B)110V90A(C)200V90A(D)100V100 A。
7. 有關火警自動警報器之配線規定下列何項錯誤？(A)採用串接式，並加終端電阻(B)使用隔離電纜(C) 不可採用數分區共用一公用線方式配線(D)使用通信電纜。
8. 負載為模鑄式變壓器時，若不加裝突波吸收器，以下列何者最適合作短路保護(A)DS(B)VCB(C)LBS (D)GCB。
9. 哪一種家庭廢棄物可用來作為製造肥皂的主要原料？(A)果皮(B)熟廚餘(C)回鍋油(D)食醋。
10. 電力熔絲的缺點是(A)當其熔絲熔斷後，不能自動復閉(B)不可在屋外使用(C)更換不易(D)無法隔離電 源。
11. CNS 配電盤標準中，斷路器等為抽出式其配電盤等級記號為(A)Z(B)X(C)W(D)Y。
12. 某過電流電驛搭配之 CT 其 CT 比為 400/5A，若電驛之電流設定為 2.5A，當此電驛始動時，CT 一 次側電流應為多少安培？(A)400(B)50(C)100(D)200。

13. 七段顯示器欲顯示''5fea9e7b65553.jpg'' ，必須點亮(A)a、b、c、d、e(B)a、b、c、d、f(C)a、d、e、f、g(D)a、b、c、 d、g。
14. 微處理機控制數據之單位 WORD 包含_____個位元。(A)32(B)16(C)4(D)8
15. 可程式控制器一般製造廠商建議其接地方式，在短距離內儘可能採用何種方式接地？(A)第一種接 地(B)第二種接地(C)特種接地(D)第三種接地。
16. 如下圖，你知道這是什麼標章嗎？
(A)奈米標章(B)省水標章(C)環保標章(D)節能標章。
17. 請問下列何者非為個人資料保護法第 3 條所規範之當事人權利？(A)查詢或請求閱覽(B)請求停止蒐 集、處理或利用(C)請求補充或更正(D)請求刪除他人之資料。
18. 公司員工甲意圖為自己或他人之不法利益，或對公司不滿而無故洩漏公司的營業秘密給乙公司， 造成公司的財產或利益受損，是犯了刑法上之何種罪刑？(A)詐欺罪(B)侵占罪(C)背信罪(D)竊盜罪。
19. 電纜中封入絕緣油或絕緣用氣體者為(A)實心電纜(B)H 電纜(C)特殊電纜(D)鋼帶電纜。
20. 為了取得良好的水資源，通常在河川的哪一段興建水庫？(A)下游出口(B)上游(C)中游(D)下游。
21. 如下圖所示為 PLC 回路，原先 S30 為有效步進點(S30=ON) 當 X0(移行條件)由 OFF 變為 ON 時， 有效步進點由 S30 轉移到 S31(S30=OFF，S31=ON)，則 Y0、Y1 輸出之動作為
(A)Y0 OFF、Y1 OF F(B)Y0 ON、Y1 ON(C)Y0 OFF、Y1 ON(D)Y0 ON、Y1 OFF。
22. 台灣西部海岸曾發生的綠牡蠣事件是下列何種物質污染水體有關？(A)鎘(B)銅(C)磷(D)汞。
23. 配電箱內儀表、信號燈及其他附有電壓線圈之設備，其控制電路之過電流保護裝置所選定的額定 值為多少？(A)不得超過 50A(B)不得低於 15A(C)不得超過 15A(D)不得低於 20A。
24. 高壓受電設備中，用得最多的保護電驛為(A)低電壓電驛(B)過壓電驛(C)過電流電驛(D)3E 電驛。
25. 下圖符號表示
(A)瞬時動作延時復歸ａ接點(B)限時動作ａ接點(C)限時復歸ａ接點(D)限時動作限時復 歸ａ接點。
26. 下列何者非屬使用合梯，應符合之規定？(A)合梯應具有堅固之構造(B)有安全之防滑梯面(C)合梯材 質不得有顯著之損傷、腐蝕等(D)梯腳與地面之角度應在 80 度以上。
27. 如下圖所示 PLC 電路，輸入信號 X1 操作第一次 ON 及第二次 ON，其輸出 Y1 第一次及第二次之 狀態，下述何者為正確
(A)Y1 ON、Y1 OFF(B)Y1 ON、Y1 ON(C)Y1 OFF、Y1 OFF(D)Y1 ON 一次掃 瞄時間後 OFF、Y1 一直 OFF。
28. 當電力設備遭遇電源不足或輸配電設備受限制時，導致用戶暫停或減少用電的情形，常以下列何 者名稱出現？(A)配電(B)停電(C)斷電(D)限電。
29. 因業務上往來之廠商係自己親友時，應如何處理？(A)依公司制度秉公處理不徇私(B)可安心收受該 107 工業配線 甲 5-3(序 001) 親友業務上之回扣(C)可不經公司同意給予較優惠之價格(D)告知公司應保密之營運內情予該親友。
30. 避雷器之主要功能為何？(A)作為過載保護(B)防止接地(C)消除異常電壓(D)防止短路。
31. 於交流發電機中，電樞應電勢小於端電壓之現象，係發生於(A)功率因數為超前時(B)功率因數為落 後時(C)功率因數為 1 時(D)功率因數不平衡時。
32. CT 超過負擔時，所連接之電流表指示值，比正確指示值(A)增大(B)減小(C)不變(D)無關。
33. 消除靜電的有效方法為下列何者？(A)接地(B)絕緣(C)隔離(D)摩擦。
34. 交流斷路器之代用號碼為(A)51(B)42(C)55(D)52。
35. 單相感應電動機，效率最低者為(A)電容啟動式(B)分相式(C)推斥式(D)蔽極式。
36. 「聖嬰現象」是指哪一區域的溫度異常升高？(A)東印度洋表層海水(B)西印度洋表層海水(C)西太平 洋表層海水(D)東太平洋表層海水。
37. 電動機控制盤中，若將比流器二次側短路，將對該控制盤產生何種影響？(A)電動機無法起動(B)斷 路器將跳脫(C)指示燈全不亮(D)接於該比流器二次側之電流表全無指示。

38. 5fea9f09e5c42.jpg 左圖符號為(A)閘刀開關(B)空斷開關(C)負載啟斷開關(D)隔離開關。
39. 活線作業勞工應佩戴何種防護手套？(A)棉紗手套(B)耐熱手套(C)防振手套(D)絕緣手套。
40. 3ψ4W 線路，欲量測各相電流時，須使用幾個 CT？(A)4 個(B)2 個(C)3 個(D)5 個。
41. 運轉中，擬在既設 CT 二次電路上更換電流表時，下列何項為最優先之操作？(A)將 CT 一次側接線 斷開(B)將 CT 二次側短路(C)將 CT 二次側接線斷開(D)將欲更換之電流表拆除。
42. 下列雜波對 PLC 操作不影響者為(A)噪音(B)點火線圈(C)電氣開關(D)雷電。

43. 5fea9f161bfb9.jpg 左圖符號表示(A)栓型保險絲(B)試驗用電壓端子(C)保險絲(D)試驗用電流端子。
44. 下列何者應適用個人資料保護法之規定？(A)將家人或朋友的電話號碼抄寫整理成電話本或輸入至 手機通訊錄(B)自然人基於保障其自身或居家權益之個人或家庭活動目的，而公布大樓或宿舍監視 錄影器中涉及個人資料畫面之行為(C)與公司往來客戶資料庫之個人資料(D)自然人為單純個人活動 目的，而將其個人照片或電話，於臉書分享予其他友人等利用行為。
45. 下列何者為變壓器必須考慮極性的時機？(A)單相變壓器作屋外使用時(B)單相變壓做降壓使用時(C) 單相壓器三相結線時(D)單相變壓器作屋內使用時。
46. 有關小黑蚊敘述下列何者為非？(A)活動時間又以中午十二點到下午三點為活動高峰期(B)小黑蚊的 幼蟲以腐植質、青苔和藻類為食(C)多存在竹林、灌木叢、雜草叢、果園等邊緣地帶等處(D)無論雄 性或雌性皆會吸食哺乳類動物血液。
47. 一般地區之單相 110V 新設低壓電路，其絕緣電阻最低為(A)0.1MΩ(B)0.4MΩ(C)0.2MΩ(D)10MΩ。
48. 臺灣在一年中什麼時期會比較缺水(即枯水期)？(A)11 月至次年 4 月(B)6 月至 9 月(C)9 月至 12 月(D) 臺灣全年不缺水。

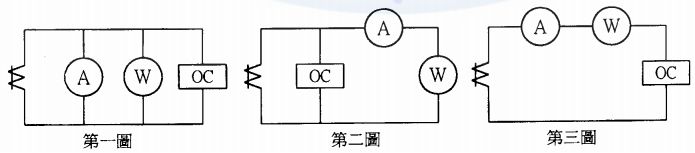

49. 如下圖所示比流器二次電路接線，正確之接法為
50. 人機介面與 PLC 通信連線介面中，RS-485 傳輸網路兩端之節點可作雙向資料傳輸，但無法同時雙 向傳輸的通訊方式是？(A)倍雙工(B)單工(C)半雙工(D)全雙工。
51. 某變壓器外表上漆有 6.6～50 之字樣，其代表(A)該變壓器之溫升及額定電流值(B)該變壓器之出廠 代號(C)該變壓器之額定電壓及額定容量(D)該變壓器之極數及極性。
52. 配電盤中匯流排，以螺栓鎖緊之鑄銀接觸部，在氣中其容許之溫度上昇限度為(A)60℃(B)75℃(C)50 ℃(D)90℃。
53. 電力系統上為防止故障未排除前之誤操作，需裝設_____以確保安全。(A)86 電驛(B)46 電驛(C)87 電驛(D)67 電驛
54. 電流切換開關(AS)切換時，未經過電流表之各相電流電路，在 AS 內呈現何種狀態？(A)開路狀態(B) 與金屬面板接通狀態(C)短路狀態(D)與金屬旋桿接通狀態。
55. 配電盤之保護等級，下列何者最好(對人體保護而言)(A)IP2X(B)IP1X(C)IP4X(D)IP3X。
56. 30A 過電流保護器之用電設備，單獨接地之銅接地導線應為(A)5.5mm (B)3.5mm (C)8mm (D)2.0mm 。
57. 流行病學實證研究顯示，輪班、夜間及長時間工作與心肌梗塞、高血壓、睡眠障礙、憂鬱等的罹 病風險之相關性一般為何？(A)負(B)可正可負(C)無(D)正。
58. 3.3KV 供電每台容量超過 300HP 之電動機，其起動電流不超過該電動機額定電流之多少倍(A)6 倍 (B)3.5 倍(C)2.5 倍(D)5 倍。
59. 有線通信，下列何種介質的傳輸速率最快？(A)雙絞線電纜(B)電話線(C)光纖纜線(D)同軸電纜。
60. 有關程序控制，下列敘述何者錯誤？(A)需利用出入量控制(B)使用環境條件控制(C)終端控制(D)屬於 開迴路控制。
複選題：
61. PLC 與繼電器控制的差異，就組成元件與控制方法而言，下列敘述哪些正確？(A)PLC 是軟繼電器， 同一編號接點無使用次數限制，繼電器控制則對同一編號接點有使用次數限制(B)PLC 採硬體配線 控制，繼電器控制則依靠軟體編程控制(C)PLC 採軟體編程控制，繼電器控制則依靠硬體配線完成 (D)PLC 是軟繼電器，同一編號接點無使用次數限制，繼電器控制對同一編號接點亦無使用次數限 制。
62. 如下圖所示，高壓接地系統之貫穿式接地保護用 CT，常用的二種 CT 比為
(A)100/5A(B)400/5A(C)50 /5A(D)200/5A。
63. 人機介面(HMI)實現數值顯示時，可對應 PLC 內部的(A)輸入點(B)計時器(C)資料暫存器(D)輸出點。

64. 氣壓符號中，下列敘述哪些正確？(A) 5fea9fcea9c07.jpg雙壓閥(邏輯閥 AND)(B) 5fea9fde64ec3.jpg消音器(C) 5fea9fe619239.jpg雙向流量控制閥(D) 5fea9ff1ee34b.jpg切斷閥。
65. 依 IEC 標準保護用 CT，其規格為 30VA 5P20 其意義為在 20 倍過電流時，其變比誤差值下列哪些 無法接受？(A)±10%(B)±3%(C)±8%(D)±6%。
66. 下列敘述哪些正確？(A)所謂氣體感測器，就是將空氣中所含有的特定氣體，轉換成可監控或計算 的電源信號之元件(B)氣體感測器使用前應先預熱 2~7 天，並應存放於密封袋內，其內部應存放有 正常的清潔空氣(C)安裝氣體感測器時，應先將電路板所有零件組裝完成，等到助焊劑乾燥後，再 安裝感測器，感測器焊接時焊錫宜採用鉛錫銅合金(D)目前市面上氣體感測器種類繁多，其中固態 電解質氣體感測器由於導電率高、靈敏度與選擇性較好，目前廣泛應用於環保、汽車工業等領域。
67. 有關 VCB 下列規格哪些符合 IEC 標準？(A)12KV 1250A 20KA(B)7.2KV 1600A 250MVA(C)24KV 63 0A 16KA(D)12KV 600A 250MVA。

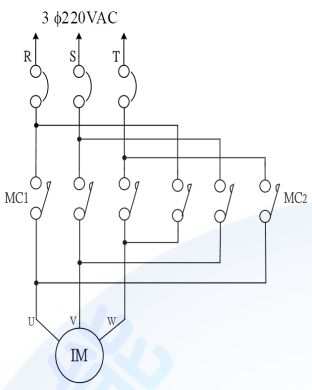

68. 如下圖所示，若 IM 為泛用感應電動機，下列敘述哪些正確？
(A)該圖為感應型電動機之正反轉電路 (B)當 MC2 動作時電動機反轉(C)若 MC1 動作時 IM 正轉則 MC2 動作時 IM 反轉，若 MC1 動作時 I M 反轉則 MC2 動作時 IM 正轉(D)當 MC1 動作時電動機正轉。
69. 依 CNS 3990 下列哪些非配電盤之最高(最安全)等級？(A)MWG 型(B)PW 型(C)CX 型(D)CW 型。
70. 矽控整流器 SCR(Silicon Controlled Rectifier)在導通以後下列哪些方式可使其截止(turn off)？(A)A K 極間加順向電壓(B)將陽極電流迴路斷掉(C)加一逆向電壓至 AK 端(D)設法使 I A K 小於維持電流。
71. 雙比值 200~100/5A 比流器採一次串並聯方式接線，下列敘述哪些錯誤？(A)並聯時 200/5A，串聯 時 100/5A(B)串並聯時均為 200/5A(C)串聯時 200/5A，並聯時 100/5A(D)串並聯時均為 100/5A。
72. 交連 PE 電纜適用周溫，下列哪些不宜？(A)10℃(B)-15℃(C)45℃(D)-10℃。
73. 選擇電纜之尺寸時，應考慮下列哪些因素？(A)電流容量(B)對短路電流之要求(C)供電方式(D)電壓降。
74. 高壓受配電盤作保養工作時，進入受配電盤區域後，應實作之動作為(A)切斷電源後等待系統中電 容器放電完畢方可開始工作(B)為提高工作效率，於切斷電源後立即開始工作(C)高壓主開關應懸掛 告示板及施作保養工作時，防止誤將電源投入之措施(D)保養受電盤時應將主開關一次側短路並將 低壓配電盤中之 NFB 切斷，以防低壓側電壓倒灌。
75. PLC 通信聯網時用到的裝置是(A)RS-485 介面(B)RS-232 或 RS-422 介面(C)PLC Ether-Net 通信模組 (D)Wi-Fi 通信模組。
76. 配電盤中之匯流排連接，就容許溫昇最高者而言，下列哪二者最優？(A)裸銅對鍍鍚(B)鍍鍚對鍍銀 (C)鍍銀對鍍銀(D)裸銅對裸銅。
77. 如果負載變化頻繁，則 PLC 最好選用下列哪些型式的輸出模組？(A)PNP 電晶體輸出(B)NPN 電晶體 輸出(C)繼電器輸出(D)閘流體(TRIAC)輸出。
78. 量測用比流器與比壓器其精確度應與下列諸項中配對測試，請問哪些項目為非配對項目？(A)限制 因數(B)額定過電流倍數(C)儀器保護因數(D)額定負担。
79. 下列哪些不是下圖所示之電機？
(A)直流發電機(B)交流發電機(C)交流電動機(D)直流電動機。
80. 配電盤之操作裝置的操作電壓，下列哪些為標準值？(A)AC220V(B)AC110V(C)DC24V(D)DC110C。
