114年 - 01300 工業配線 甲級 工作項目 02:低壓配電盤(箱)及控制盤裝置 51-109(2025/10/09 更新)#132012
科目:
技檢◆工業配線-甲級 |
年份:
114年 |
選擇題數:
59 |
申論題數:
0
試卷資訊
所屬科目:
技檢◆工業配線-甲級
選擇題 (59)
51. 電動機電路最少應具備有 (A)過載保護 (B)短路保護 (C)過載保護及接地保護 (D)過載保護及短路保護 。
52. 貫穿 3 匝時為 150/5 之比流器其原匝數比為 (A)150/5 (B)450/5 (C)600/5(D)50/5 。
53. 頻率降下時,電容器阻抗值 (A)增加 (B)減少 (C)不變 (D)先增後減 。
54. 交流電磁開關之線圈,若加額定電壓以上之電壓值,當然會燒損 。但加額定電壓以下之電壓值時 (A)亦會有燒損之情形 (B)絕對不會燒損 (C)電流相同 (D)主接點燒毀,線圈不會燒損 。

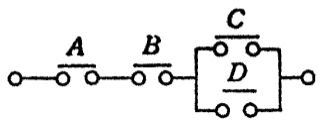

55. 如下圖所示,其邏輯式為
(A)A‧B(C+D) (B)A+B(C‧D) (C)A‧B‧C‧D(D)A+B+C+D 。
56. 可以用來改善工廠或電力系統功率因數的電動機為 (A)感應電動機 (B)分激電動機 (C)串激電動機 (D)同步電動機 。
57. 單相感應電動機,效率最低者為 (A)電容啟動式 (B)推斥式 (C)蔽極式 (D)分相式 。
58. 感應電動機使用 50Hz 電源,其滿載時之轉速為 950rpm,則該電動機之極數為 (A)4 (B)5 (C)6 (D)8 。
59. 感應電動機的轉子若堵住時,則轉差率 S 為 (A)1 (B)0 (C)0.5 (D)∞ 。
60. 某 4 極 60Hz 之三相感應電動機,其滿載時之轉速為 1728rpm,則其轉差率為 (A)0.01 (B)0.02 (C)0.03 (D)0.04 。
61. 電流切換開關(AS)切換時,未經過電流表之各相電流電路,在 AS 內呈現何種狀態? (A)開路狀態 (B)短路狀態 (C)與金屬面板接通狀態 (D)與金屬旋桿接通狀態 。
62. 一般比壓器(PT)二次側之電壓值為何? (A)12V (B)24V (C)110V (D)220V 。
63. 1.5 級計器其量測誤差為何? (A)全刻度之±1.5% (B)最小刻度之±1.5% (C)全刻度之±15% (D)最小刻度之±15% 。
64. 裝配直流電表時,下列注意事項中那一項是錯誤的? (A)注意額定電流值 (B)注意準確度之等級 (C)注意接線之極性 (D)注意變比器之變流比 。
65. 運轉中,擬在既設 CT 二次電路上更換電流表時,下列何項為最優先之操作? (A)將欲更換之電流表拆除 (B)將 CT 二次側接線斷開 (C)將 CT 一次側接線斷開 (D)將 CT 二次側短路 。
66. 斷路器上的 IC 值係指下列何者? (A)額定值 (B)框架容量 (C)跳脫容量 (D)啟斷容量 。
67. 變壓器之極性有哪些類? (A)加極性與無極性兩種 (B)減極性與無極性兩種 (C)加極性與減極性兩種 (D)加極性、減極性與無極性三種 。
68. 感應電動機的配電線路上裝置電容器的目的為 (A)提高馬力數 (B)提高轉速 (C)改善功率因數 (D)改善相間絕緣 。
69. 低壓電路中欲換裝電容器時,下列那一項操作錯誤? (A)不可在供電狀態下操作 (B)停電後即可換裝 (C)停電後 3 分鐘以上才換裝 (D)停電後確認電容器完全放電後換裝 。
70. 有關轉子繞線型電動機與鼠籠型電動機的起動方式,下列敘述何者為誤? (A)前者不可使用 -△起動 (B)後者可使用降壓起動 (C)前者可使用轉子線圈串入電阻起動 (D)後者可使用轉子線圈串入電阻起動 。
71. 如下圖所示之電路,正常運作電路需作如何修改?
(A)將 OFF 改為 a 接點 (B)將 ON 改為 b 接點 (C)將 X 改為 b 接點 (D)將二極體反接 。
72. 若一次側額定電流值為 1000A 時,其選用比流器之變流比為何? (A)50/5A (B)100/5A (C)500/5A (D)1000/5A 。
73. 小馬力單相電動機與三相電動機作正逆轉控制時,其配線之差異為何?(A)主電路不同,控制電路相同 (B)主電路相同,控制電路不同 (C)主電路與控制電路均不同 (D)主電路與控制電路均相同 。
74. 電動機正逆轉控制電路,兩主接觸器串接連鎖接點目的為何? (A)防止過載 (B)防止逆轉 (C)防止短路 (D)防止瞬間斷電跳脫 。
75. 單相 110V1/2HP 電動機,若其功率因數為 0.75,效率亦為 0.75,則其額定電流值為何? (A)6A (B)10A (C)12A (D)15A 。
76. 配電盤中作為總開關使用之斷路器,其啟斷容量與總開關負載側之故障電流間之關係為何? (A)啟斷容量較大 (B)故障電流較大 (C)兩者相等 (D)兩者間無關 。
複選題
77. 矽控整流器 SCR(Silicon Controlled Rectifier) 與傳統工業控制開關的比較,下列選項中何者為其優點? (A)使用範圍廣、壽命長 (B)可靠度佳、速度快 (C)體積小、無噪音 (D)不須經常維護及消耗功率低 。
複選題
78. 如左圖所示矽控整流器 SCR(Silicon Controlled Rectifier)電路符號,目前常以其來當作開關元件,下列哪些條件下會使 SCR 導通? (A)AK極間加順向電壓,在閘極加入觸發電流 (B)AK 極間所加之順向電壓高於轉態電壓(VBO)(此方式為不正常導通狀態,儘量避免使用) (C)工作溫度高於容許溫度(此方式為不正常導通狀態,儘量避免使用) (D)陽極電壓變動率 dv/dt 太大時(此方式為不正常導通狀態,儘量避免使用) 。
複選題
79. 矽控整流器 SCR(Silicon Controlled Rectifier)在導通以後下列哪些方式可使其截止(turn off)? (A)加一逆向電壓至 AK 端 (B)設法使 IA K小於維持電流 (C)AK 極間加順向電壓 (D)將陽極電流迴路斷掉 。
複選題
80. 有關閘流體的符號與名稱,下列哪些正確? (A)
此為可程式化單接合面電晶體(PUT)符號 (B)
此為雙向矽控整流器(TRIAC)符號 (C)
此為觸發二極體(DIAC)符號 (D)
此為單接合面電晶體(UJT)符號 。
複選題
81. 下列哪些為矽控整流器 SCR(Silicon Controlled Rectifier)的缺點? (A)無法耐高溫 (B)可靠度佳、速度快 (C)產生高次諧波,干擾視聽通訊 (D)易受衝擊電壓影響造成誤動作 。
複選題
82. 有關自耦變壓器的優點,下列敘述哪些正確? (A)以小的固有容量可以做大容量之升壓或降壓 (B)單一軸心,可節省鐵心及用銅量,較為經濟(C)漏磁電抗較小,電壓調整率佳 (D)銅損及鐵損小,效率高 。
複選題
83. 有關單相電容起動式感應電動機,下列敘述哪些正確? (A)因為電容器具有電流越前電壓的特性,因此在起動(輔助)繞組串聯適當的電容器,使起動(輔助)繞組的電流越前行駛(主)繞組 90°電工角度,來起動運轉(B)其起動轉矩高達滿載轉矩的 3~4 倍,適合用於高起動轉矩之場合 (C)其轉向之變換僅需將行駛(主)繞組或起動(輔助)繞組的兩線端對調即可(D)當轉速到達額定轉速的 75%時,由離心開關將行駛(主)繞組切離電源,繼續運轉 。
複選題
84. 依據 CNS 規定,配電用變壓器,額定一次側電壓為 3300V,下列哪些可為其規定之變壓器全容量分接頭電壓 (A)3000V (B)3150V (C)3300V (D)3450V 。
複選題
85. 依據 CNS 規定,配電用變壓器接線方式規定,下列敘述哪些正確? (A)單相桿上變壓器,二次側線圈須繞成單相二線式或單相三線式用 (B)6.6/3.3KV 及 22.8/11.4KV 單相變壓器之一次側線圈須可接為 6600V 或3300V 及 22800V 或 11400V (C)三相桿上及動力用變壓器,如一次側規定為 Y 接線,中性點不抽出,其二次側應為△接線 (D)三相變壓器之相序,若一次側 Y 型接線,二次側△接線者,一次側電壓領先二次側電壓 30° 。
複選題
86. 有關感測器,下列敘述哪些正確? (A)感測器是將所檢測出的能量藉電子電路將信號轉換為電氣信號後輸出 (B)在工廠中,常以遙測方式作設備溫度高低測定。而常用的溫度感測器的檢測方式大概分為接觸型及非接觸型兩種 (C)氣體感測器是用來檢測有毒氣體、可燃性氣體外溢或其他氣體之分析;目前常用的有瓦斯漏氣與煙霧感測器 (D)磁性感測器基本上是利用電與磁或光與磁的轉換變化,目前常用有近接感測器、磁簧感測器等。 。
複選題
87. 下列敘述哪些正確? (A)在感測電路中,最常出現的雜訊源為外來雜訊與電路中的熱雜訊 (B)欲降低感測器雜訊的方式是在電路設計時,須將感測器的遮蔽、接地及濾波等相關電路列入考慮 (C)電壓源或電流源常產生感測電路的雜訊,因此若欲避免電壓源產生的雜訊干擾,宜採用電磁(磁板)遮蔽方式;若欲避免電流源產生的雜訊干擾,宜採用靜電(電容)遮蔽方式 (D)欲解決感測電路的雜訊,首先是使雜訊干擾訊號降到最低,若再配合雜訊濾波電路,可再降低雜訊干擾 。
複選題
88. 下列敘述哪些正確? (A)光敏電阻、光電晶體等皆屬於光感測器之一 (B)光敏電阻是使用硫化鎘(CdS)或硒化鎘(CdSe)製成,硫化鎘所製成的光敏電阻適用於可見光,硒化鎘所製成的光敏電阻適用於紅外線光源 (C)光感測器依使用方式,可分為穿透型(一只光發射器,一只光接收器)及反射型(光發射及光接收器同一只),使用有效距離從數毫米至數百毫米(D)使用光感測器時,須考慮其有效距離、信號雜訊比(S/N 比)、響應速度、穩定性等 。
複選題
89. 有關溫度感測器,下列敘述中正確的有哪些? (A)溫度感測器通常是由熱敏電阻或溫度感應裝置(熱電耦)等元件構成 (B)接觸型雙金屬片溫度感測器,可做正確的溫度測定,但無法做較遠距離測定 (C)熱電耦為溫度感測器的重要元件之一,所以熱電耦受熱時,產生的電壓值與溫度成正比 (D)非接觸型輻射溫度感測器,可做遠距離溫度測定,缺點是易受周邊其他因素影響,誤差值較大 。
複選題
90. 有關紅外線感測器,下列敘述哪些正確? (A)紅外線感測器種類繁多,通常可分為以吸收紅外線能量產生溫度變化進而產生電荷現象的熱型感測器,及以利用半導體的光電效應產生電子感測出電壓的量子型感測器(B)紅外線感測器可應用於防盜系統上,一般可分為主動式紅外線感測器(感測器本身會發射紅外線光束,偵測物體移動)或是被動式紅外線感測器(靠感測物體熱源變化而啟動感測器) (C)被動式紅外線感測器以光發射模組及光接收模組並用,適用於室內外點對點直線距離,例如:室外自動照明燈 (D)主動式紅外線感測器適用於密閉式空間內,例如:室內防盜警報器 。
複選題
91. 下列敘述哪些正確? (A)所謂氣體感測器,就是將空氣中所含有的特定氣體,轉換成可監控或計算的電源信號之元件 (B)氣體感測器使用前應先預熱 2~7 天,並應存放於密封袋內,其內部應存放有正常的清潔空氣(C)目前市面上氣體感測器種類繁多,其中固態電解質氣體感測器由於導電率高、靈敏度與選擇性較好,目前廣泛應用於環保、汽車工業等領域(D)安裝氣體感測器時,應先將電路板所有零件組裝完成,等到助焊劑乾燥後,再安裝感測器,感測器焊接時焊錫宜採用鉛錫銅合金 。
複選題
92. 下列敘述哪些錯誤? (A)使用齊納二極體作穩壓使用時,應與電源串接及與負載並接 (B)就場效電晶體(FET)的特性而言,僅能作電壓放大而不能作電流放大 (C)數只不同耐壓值之電容器串聯後,其總耐壓值為串聯電路中各電容器耐壓值之和 (D)利用 TRIAC 來控制馬達,通常在TRIAC 串連一電阻器和電容器之電路,其目的在於防止 TRIAC 被擊穿 。
複選題
93. 下列敘述哪些正確? (A)在溫度控制中,感測元件如採用測溫電阻,一般常有三條引線,其中一條是用做距離(內阻)補償用 (B)非接觸型溫度計,是利用幅射波的波長量測 (C)LED 是靠外界的光,使其透過或反射而發亮,LCD 本身可發光 (D)避雷針之尖端曲率半徑最小處,電荷密度最高 。
複選題
94. 下列敘述哪些正確? (A)使用氣壓控制的優點為控制容易,定位性好,安全性優良 (B)高壓空氣壓縮機,不同壓力階段之輸出管線均應設有壓力表及安全閥 (C)螺旋式壓縮機耗電量較低,為一般冷氣最常使用 (D)氣壓迴路所使用之過濾器的濾蕊,如為金屬燒結製品,當污髒時,可拆下用煤油清洗 。
複選題
95. 下列敘述哪些錯誤? (A)控制裝置間訊號傳輸線及直流控制訊號線,其電纜或導線管槽外層必需有接地之隔離屏障 (B)控制器之箱匣接地必要時可以用導線短接至其電源之地線端上 (C)控制回路中之栓型保險絲其作用為過載保護 (D)控制系統中,可利用集合指示燈組成流程表作為監控之用 。
複選題
96. 有關氣壓符號(如選項圖示),下列哪些正確? (A)
此為程式閥 (B)
此為釋壓閥 (C)
此為調壓閥 (D)
此為流量控制閥 。
複選題
97. 有關變壓器的試驗,下列敘述哪些正確? (A)絕緣油耐壓試驗:其目的在檢測絕緣油在未劣化的情況下,其所能承受的最高電壓 (B)絕緣耐壓試驗:其目的在測試高、低壓繞組及鐵心間之絕緣耐壓程度 (C)感應電壓試驗:其目的在測試繞組內層與層之間或每層內匝與匝之間的絕緣耐壓 (D)衝擊電壓試驗:其目的在測試變壓器受雷擊時所能承受的突波電壓 。
複選題
98. 有關比壓器,下列敘述哪些正確? (A)比壓器簡稱 PT,其將一次側的高壓變成二次的低壓,供儀表量測或保護控制使用 (B)比壓器二次側額定電壓為 110V (C)為防止比壓器感電危險,在低壓側必須接地 (D)比壓器的低壓側不可短路,否則將產生極大的短路電流 。
複選題
99. 有關比流器,下列敘述哪些正確? (A)比流器簡稱 CT,其作用乃將一次側的大電流變成二次的小電流 (B)比流器依構造不同,可分為繞線式、貫穿式、套管式等,其二次側額定電流為 5A (C)比流器的二次側不得開路,否則將感應高電壓造成危險 (D)比流器因激磁電流小,所以必須使用高導磁係數之磁性材料 。
複選題
100. 有關單相電源,下列敘述哪些正確? (A)單相二線式(1ψ2W)是指該電源有兩條外接線,一為火線,一為地線 (B)單相三線式(1ψ3W)是指該電源可提供兩組 110V 電源及一組 220V 電源 (C)當使用相同線徑的導線,在相同的距離內傳送一樣的功率時,單相二線式(1ψ2W)的線路壓降是單相三線式(1ψ3W)的一半 (D)單相三線式(1ψ3W)兩端負載不平衡時,中性線須加裝過載保護裝置,以防止負載燒毀 。
複選題
101. 下列敘述哪些正確? (A)無熔線開關跳脫方式通常可分為熱動式、電磁式及熱動電磁式三種 (B)電動機短路保護用無熔線開關跳脫方式以電磁式為最多 (C)低壓電源系統供應電力用電之電壓在 150V 以上 600V 以下,如裝有接地顯示器者,可以不接地 (D)故障警示器的聲響太吵,在確認故障後得予切離 。
複選題
102. 下列敘述哪些錯誤? (A)COMOS IC 在電路中不用之輸出端不可空接,必需接地或接至正電源,以免受雜訊干擾 (B)TRIAC 可以讓交流的正負兩方向導通,且對正向或負向的閘極信號都有控制作用,而 SCR 則無(C)SCR 的閘極(G)與陰極(K)間若加上 5V 以上之電壓,SCR 會受損,改善之道可在陽極( A )上串聯二極體 (D)TTL 構造的 IC,可接電源由 3V 至15V 均可,而 CMOS 則為 5V 。
複選題
103. 下列敘述哪些正確? (A)油壓與氣壓管路的區別為前者是密閉系統,後者是開放系統 (B)氣壓迴路中常將過濾器、減壓閥及潤油器組成一固定單元,俗稱三點組合 (C)控制氣壓或油壓之電磁閥,唯一讓其動作的方法是在線圈上通以額定電壓 (D)中間固定式氣壓缸在裝置上,其左右活動的範圍比尾端固定型大 。
複選題
104. 量測電機或機械之轉軸輸出動力,須使用下列哪些器具? (A)電壓錶、電流表 (B)扭力計 (C)轉速計 (D)壓力計 。
複選題
105. 有關 3E 電驛,下列敘述哪些正確? (A)可作短路保護 (B)可作欠相保護(C)可作過載保護 (D)可作逆相保護 。
複選題
106. 於配電線路中,將兩條導線並聯使用的原因為 (A)可增加電流容量 (B)可獲得良好的散熱效果 (C)安裝費用較為便宜 (D)減輕集膚效應 。
複選題
107. 有關閉迴路控制的反饋信號,下列敘述哪些正確? (A)為伺服信號 (B)為數位信號 (C)該信號之配線必要時可與動力線交雜在一起 (D)伺服信號較數位信號容易控制 。
複選題
108. 游標卡尺 (A)能測量工作物的直徑 (B)能測量工作物的外徑 (C)內外徑均能測量 (D)只能測量工作物的外徑,不能測內徑 。
複選題
109. 有關漏電斷路器,下列敘述哪些正確? (A)需 OFF 時,可按下試驗按鈕(B)需選用合適電壓值之漏電斷路器 (C)3P 之漏電斷路器不可混用在 3ψ3W 及 1ψ3W 電源系統上 (D)臨時用電之末端開關應使用漏電斷路器 。
