114年 - 01300 工業配線 甲級 工作項目 04：可程式控制器（ＰＬＣ）之應 51-112（2025/10/09 更新）#132016

科目：技檢◆工業配線-甲級 | 年份：114年 | 選擇題數：62 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-甲級

選擇題 (62)

51. 使用 CRT 程式書寫器製作程式，其缺點為 (A)監控不易 (B)書寫程式不易(C)操作複雜 (D)價格太貴 。
52. 可程式控制器的 D/A 模組，其功能是將 (A)數位信號轉換為類比信號 (B)類比信號轉換為數位信號 (C)交流信號轉換為直流信號 (D)電流信號轉換為電壓信號 。
53. 微處理機控制數據之單位 WORD 包含 (A)4 (B)8 (C)16 (D)32 個位元。
54. 下列雜波對 PLC 操作不影響者為 (A)雷電 (B)點火線圈 (C)噪音 (D)電氣開關 。
55. 如下圖所示，其動作時序圖下列何者為正確？(A) (B) (C) (D)。
56. 如下圖所示，輸入信號 X0 ON 後經多少時間，Y0 才輸出？

(A)5 秒 (B)25 秒 (C)55 秒 (D)250 秒 。
57. 如下圖所示，其動作時序圖下列何者為正確？(A) (B) (C) (D)。
58. 如下圖所示，輸入信號 X0 ON 幾次，則 Y0 才輸出？
(A)5 次 (B)10 次(C)20 次 (D)25 次 。
59. 如下圖所示，輸入信號 X0 ON 5 次，則
(A)計數器 C0 計數一次 (B)計數器 C1 計數一次 (C)Y0 輸出 (D)Y0 輸出一個脈波 。
60. 如下圖所示，下列動作時序圖何者正確？(A) (B) (C)(D) 。
61. 如下圖所示，輸入信號 X1 ON，15 秒後則
(A)Y3 無法輸出 (B)Y3 輸出一個掃瞄時間 (C)Y3 保持 ON 狀態 (D)Y3 動作 3 秒後 OFF 。
62. 如下圖所示，輸入信號 X1 ON，30 秒後則
(A)Y4 無法輸出 (B)Y4 輸出一個掃瞄時間 (C)Y4 保持 ON 狀態 (D)Y4 動作後 5 秒 OFF 。

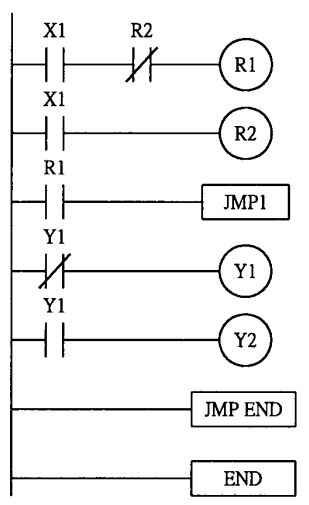

63. 如下圖所示，JMP 為跳躍指令（當 R1 接點閉合時才執行 JMP 與 JMPEND 之間電路），當 X1 ON2 秒，則輸出 Y1，Y2 之動作為
(A)Y1，Y2皆 OFF (B)Y1 OFF，Y2 ON (C)Y1 ON，Y2 OFF (D)Y1 Y2 皆 ON 。
64. 如下圖所示之控制電路 M8002 為初始脈波，其動作時序圖下列何者正確？(A)(B)(C)(D) 。
65. 如下圖所示為以流程圖表示之控制電路，下列何者為動作時序圖正確？(A) (B)(C)(D) 。
66. 可程式控制器的輸出端採共陽極七段顯示器時，一般使用何種 TTL IC解碼？ (A)8051 (B)6113 (C)7447 (D)1131 。
67. 可程式控制器的輸出端使用共陽極七段顯示器時，其顯示器解碼輸入端為 0001，則七段顯示器之顯示數字為 (A)1 (B)2 (C)3 (D)4 。
68. 小型可程式控制器，若採繼電器型輸出時，其繼電器的接點容量一般為(A)0.5 (B)2 (C)5 (D)10 A。
69. 可程式控制器的系統處理輸入/輸出的方式，一般為 (A)週期再生 (B)插斷再生 (C)程式開始再生 (D)程式結束再生 。

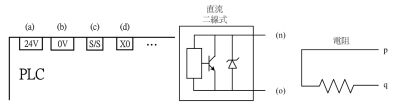

70. 如下圖所示，以直流 2 線式近接開關配合具有 S/S 接線點之 PLC 使用時，須完成下列哪些選項之連接後，方能使直流 2 線式近接開關正常動作(直流 2 線式近接開關漏電電流小於 PLC 輸入的 OFF 電流，Source模式)？
(A)a-c (B)b-c (C)n-a,o-d (D)p-c,q-d 。

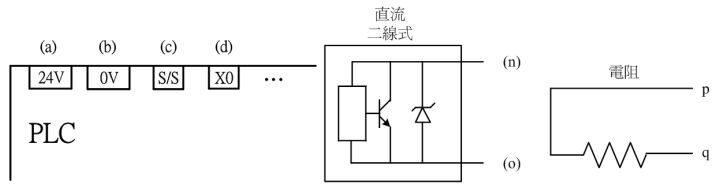

71. 如下圖，以直流 2 線式近接開關配合具有 S/S 接線點之 PLC 使用時，須完成下列哪些選項之連接後，方能使直流 2 線式近接開關正常動作(直流 2 線式近接開關漏電電流大於 PLC 輸入的 OFF 電流，Sink 模式)？
(A)a-c (B)b-c (C)n-d,o-b (D)p-c,q-d 。

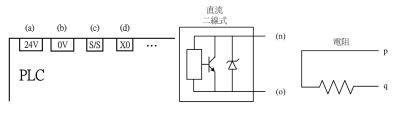

72. 以直流 2 線式近接開關配合具有 S/S 接線點之 PLC 使用時，須完成下列哪些選項之連接後，方能使直流 2 線式近接開關正常動作(直流 2 線式近接開關漏電電流大於 PLC 輸入的 OFF 電流，Source 模式)？
(A)a-c(B)b-c (C)n-a,o-d (D)p-c,q-d 。
73. 如下圖所示，只要按一下啟動按鈕開關 PB1，3 個指示燈就依序閃亮的電路，當按下啟動按鈕開關 PB1 後，則
(A)第 1 秒~2 秒間，綠燈亮，黃燈、紅燈熄 (B)第 1 秒~2 秒間，黃燈亮，綠燈、紅燈熄 (C)第 4 秒~5 秒間，紅燈亮，黃燈、綠燈熄 (D)第 7 秒~8 秒間，紅燈亮，黃燈、綠燈熄 。

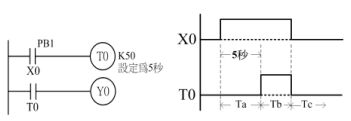

74. 如下圖所示為定時電路，設定時間為 5 秒，當按 PB1 後，則
(A)Ta 期間，T0 接點 OFF，Y0 OFF (B)Ta 期間，T0 接點 ON，Y0 ON (C)Tb 期間，T0 接點 ON，Y0 ON (D)Tc 期間，T0 接點 OFF，Y0 OFF 。

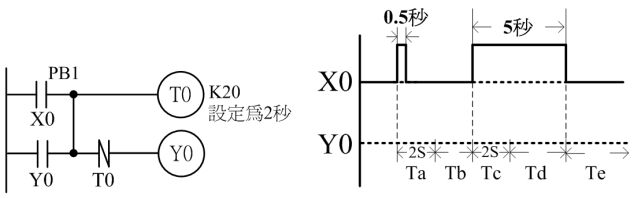

75. 如下圖所示為單觸發電路或定時動作電路，設定時間為 2 秒，當按 PB1後，
(A)Ta 期間，Y0 OFF (B)Ta 期間，Y0 ON (C)Tb 期間，Y0 ON (D)Tb期間，Y0 OFF 。

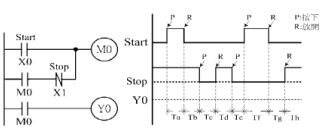

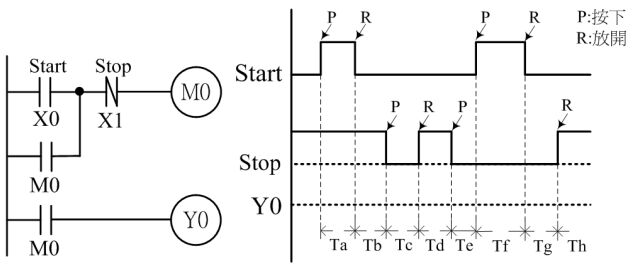

76. 如下圖所示為停止優先電路，依時序圖按下啟動按鈕開關(Start)時，則
(A)Ta、Tb 期間，Y0 ON (B)Tc、Td 期間，Y0 OFF (C)Tf 期間，Y0 ON(D)Tf 期間，Y0 OFF 。
77. 如圖所示為啟動優先電路，依時序圖按下啟動按鈕開關(Start)時，指示燈如何動作，則
(A)Ta、Tb 期間，Y0 ON (B)Tc、Td 期間，Y0 OFF (C)Tf期間，Y0 ON (D)Tf 期間，Y0 OFF 。
78. 下列哪些為 PLC 的中斷(Interrupt)方式？ (A)輸入中斷 (B)定時中斷 (C)通信中斷 (D)高速計數器中斷 。
79. 如下圖所示為橋式回路，而由於 PLC 是以掃描方式動作，由左到右，由上而下，所以碰到橋式回路時，並不能執行運作，需將橋式回路適當的改變，下列哪些正確？(A)(B) (C) (D) 。
80. 如下圖所示，當 X1 開關由 OFF 切至 ON 時，Y1~Y4 四個輸出線圈的動作情形，下列敘述哪些正確？
(A)程式一，Y1~Y4 四個輸出線圈同一掃描週期 ON (B)程式二，Y1~Y4 四個輸出線圈同一掃描週期 ON (C)程式一，Y2~Y4 輸出線圈比 Y1 輸出線圈慢一個掃描週期才 ON (D)程式二，Y2~Y4 輸出線圈比 Y1 輸出線圈慢一個掃描週期才 ON 。
81. 如下圖所示程式，如果 X0=ON，X1=OFF，則 Y0、Y1 輸出線圈動作為何？
(A)Y0 OFF (B)Y0 ON (C)Y1 OFF (D)Y1 ON 。
82. 如下圖所示程式，如果 X0=ON，X1=OFF，則 Y0、Y1 輸出線圈動作為何？
(A)Y0 OFF (B)Y0 ON (C)Y1 OFF (D)Y1 ON 。
83. ，如左圖所示程式，下列敘述哪些正確？(A) (B) (C)ON Delay (D)OFF Delay 。
84. ，如左圖所示程式，下列敘述哪些正確？(A)(B)(C)ON Delay (D)OFF Delay 。
85. 人機介面(HMI)實現數值顯示時，可對應 PLC 內部的 (A)輸入點 (B)輸出點 (C)資料暫存器 (D)計時器 。
86. 人機介面(HMI)實現按鈕輸入時，可對應 PLC 內部的 (A)輸入點 (B)輸出點 (C)資料暫存器 (D)內部輔助繼電器 。
87. 人機介面(HMI)實現換畫面時，下列哪些不屬於必須編輯的項目？ (A)當前畫面編號 (B)目標畫面編號 (C)首頁畫面編號 (D)視情況而定 。
88. 人機介面(HMI)是用於實現替代哪些設備的功能？ (A)傳統繼電器控制系統 (B)PLC 控制系統 (C)傳統指示燈 (D)傳統按鈕型開關操作面板 。
89. 人機介面(HMI)密碼畫面設計，下列哪些不是主要運用的功能？ (A)數值輸入 (B)數值顯示 (C)使用者等級 (D)按鈕開關 。
90. 人機介面(HMI)實現數值輸入時，可對應 PLC 內部的 (A)輸入點 (B)計數器 (C)資料暫存器 (D)計時器 。
91. 在多處控制線路中，啟動按鈕(常開接點)停止按鈕(常閉接點)在線路中分別要 (A)啟動按鈕並聯 (B)啟動按鈕串聯 (C)停止按鈕並聯 (D)停止按鈕串聯 。
92. PLC 的系統程式包括 (A)管理程式 (B)供系統使用的標準程式模組 (C)用戶指令解釋程式 (D)階梯圖邏輯控制程式 。
93. PLC 硬體系統組成包含下列哪些項目？ (A)中央處理單元 (B)輸入輸出介面 (C)用戶程式 (D)I/O 擴展介面 。
94. PLC 通信聯網時用到的裝置是 (A)RS-232 或 RS-422 介面 (B)PLC Ether-Net 通信模組 (C)Wi-Fi 通信模組 (D)RS-485 介面 。
95. 下列哪些可輸出類比信號供 PLC 使用 (A)溫度 (B)液位 (C)壓力 (D)燈亮熄 。
96. ，如左圖所示程式，下列敘述哪些正確？(A)(B)(C)上微分電路 (D)下微分電路 。

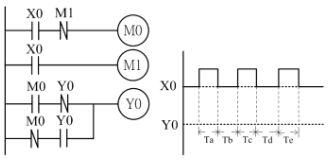

97. 如下圖所示程式，下列敘述哪些正確？

(A)Ta 期間 Y0 ON；Tb 期間 Y0ON (B)Ta 期間 Y0 ON；Tb 期間 Y0 OFF (C)Tc 期間 Y0 ON；Td 期間Y0 OFF (D)Tc 期間 Y0 OFF；Td 期間 Y0 OFF 。

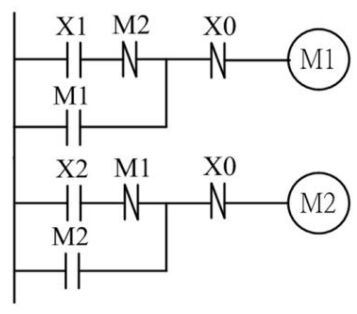

98. 如下圖所示程式，下列敘述中哪些正確？
(A)當按下 X1，則 M1 ON、M2 OFF；若放開 X1，再按下 X2，則 M1 ON、M2 OFF (B)當按下 X1，則 M1 ON、M2 OFF；若放開 X1，再按下 X2，則 M1 OFF、M2 ON (C)先動作優先電路 (D)後動作優先電路 。
99. 如下圖所示程式，下列敘述哪些正確？
(A)當按下 X1，則 M1 ON、M2OFF；若放開 X1，再按下 X2，則 M1 ON、M2 OFF (B)當按下 X1，則M1 ON、M2 OFF；若放開 X1，再按下 X2，則 M1 OFF、M2 ON (C)先動作優先電路 (D)後動作優先電路 。
100. 如果負載變化頻繁，則 PLC 最好選用下列哪些型式的輸出模組？ (A)繼電器輸出 (B)NPN 電晶體輸出 (C)PNP 電晶體輸出 (D)閘流體(TRIAC)輸出 。
101. PLC 與輸出連接時，下列敘述哪些正確？ (A)不同組(不同公共端(COM))的輸出點其對應輸出設備(負載)的電壓類型、位準可以不同 (B)不同組(不同公共端(COM))的輸出點其對應輸出設備(負載)的電壓類型、位準應該相同 (C)同組(同一公共端(COM))的輸出點其對應輸出設備(負載)的電壓類型、位準可以不同 (D)同組(同一公共端(COM))的輸出點其對應輸出設備(負載)的電壓類型、位準應該相同 。
102. PLC 的輸出模組，下列哪些可用於直接驅動交流負載？ (A)繼電器輸出(B)NPN 電晶體輸出 (C)PNP 電晶體輸出 (D)閘流體(TRIAC)輸出 。
103. PLC 的輸出模組，下列哪些可用於直接驅動直流負載？ (A)繼電器輸出(B)NPN 電晶體輸出 (C)PNP 電晶體輸出 (D)閘流體(TRIAC)輸出 。
104. PLC 典型類比輸入/輸出模組，其量程為 (A)-10V~+10V (B)0V~+10V (C)0mA~60mA (D)0 mA~20mA 。
105. PLC 的選擇主要應從 PLC 的機型、容量及下列哪些加以綜合考量？ (A)I/O 模組 (B)電源模組 (C)特殊功能模組 (D)通信聯網能力 。
106. PLC 階梯圖的畫法，下列哪些正確？ (A)(B)(C)(D) 。
107. PLC 與繼電器控制的差異，就組成元件與控制方法而言，下列敘述哪些正確？ (A)PLC 是軟繼電器，同一編號接點無使用次數限制，繼電器控制則對同一編號接點有使用次數限制 (B)PLC 是軟繼電器，同一編號接點無使用次數限制，繼電器控制對同一編號接點亦無使用次數限制 (C)PLC 採軟體編程控制，繼電器控制則依靠硬體配線完成 (D)PLC 採硬體配線控制，繼電器控制則依靠軟體編程控制 。
108. PLC 程式設計常用的方法，主要有 (A)經驗設計法 (B)繼電器控制電路轉換為階梯圖法 (C)邏輯設計法 (D)順序控制設計法 。
109. 下列哪些可作為可程式控制器之輸出裝置？ (A)警報器 (B)極限開關 (C)氣壓缸 (D)電磁閥 。
110. PLC 機體安裝時須注意事項，下列敘述哪些正確？ (A)基於散熱理由，控制器之安裝方向以地面為基準時，採水平向上為宜 (B)安裝須考慮溫度與濕度 (C)控制器安放位置，應遠離電磁干擾 (D)輸入／輸出模組安裝，宜以電壓種類及 I/O 來分類 。
111. 為縮短 PLC 掃瞄時間，下列敍述哪些正確？ (A)使用程式結束指令 (B)使用主控電驛指令 (C)使用脈波指令 (D)使用條件跳躍指令 。
112. 下列敘述哪些正確？ (A)繼電器控制盤，控制彈性較 PLC 差 (B)繼電器邏輯有統一之時脈信號，故信號較穩定 (C)繼電器控制盤在動作狀態之監視，無法與 PLC 相比 (D)PLC 於正常使用時，具有半永久性之壽命 。

申論題 (0)
