108年 - 108 地方特考_機械工程_四等：機械力學概要#81294

科目：機械力學 | 年份：108年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：機械力學

選擇題 (0)

申論題 (8)

一、一公家機關將採購一輛大巴士，由國外傳來該巴士引擎規格如下： Horsepower: 265 HP @ 2,600 rpm Torque: 548 ft-lb @ 1,800 rpm Bore & Stroke: 4.34" × 4.50" Displacement: 535 cid（cubic inch displacement） Compression Ratio: 9.1:1 請將以上規格改寫成公制。（20 分）

(一)纜線所受最大拉力為何？（10 分）

(二)dD之距離為何？（10 分）

(一)當該兩物件由靜止釋放時，請問 150 kg 物件之加速度為何？（10 分）

(二)如將200 kg 物件改成如右圖之受力，則150 kg 物件之加速度將變為何？（10 分）

(一)請計算並繪製該梁之剪力圖與彎矩圖。（10 分）

(二)如梁之最大容許正向應力為 12 MPa，則矩形斷面深度至少應為何？（10 分）

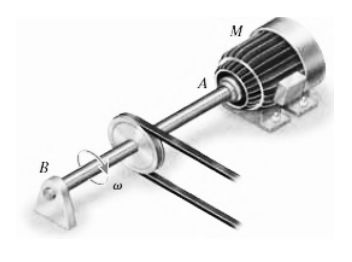

五、下圖顯示一出力 3750 W 之馬達透過圓形實心轉軸、理想軸承與皮帶輪帶動皮帶，已知轉軸轉速為 175 rpm，而轉軸之容許剪應力為 100 MPa，試求轉軸最小直徑應為何？（20 分）
