108年 - 108-3 交通部航港局_船員岸上晉升適任性評估筆試測驗_一等大管輪：電機電子與自動控制#98918

科目：一二三等大管輪◆電機電子與自動控制 | 年份：108年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：一二三等大管輪◆電機電子與自動控制

選擇題 (50)

1. 電動機在負載變動下，其速率變化的程度稱為？ (A)電壓調整率 (B)速度調整率 (C)電流變化率 (D)負載變化率

2. 感應電動機之最大轉矩與什麼之平方成正比 (A)功因 (B)電流 (C)功率 (D)電壓

3. 圖3為一並聯電路，試求總電流I。
(A)I=10A (B)I=11A (C)I=12A (D)I=13A

4. 如圖17求流經R₁的電流為?
(A)V x R₁ /(R₁ R₂ +R₂ R₃ +R₃ R₁ )(B))V x R₂ /(R₁ R₂ +R₂ R₃ +R₃ R₁ )(C)V x R₃ /(R₁ R₂ +R₂R₃+R₃ R₁ ) (D)VR₂ /(R₁ +R₂ )R₃

5. 一部三相、4極、60Hz、220伏、 △接線、2HP的繞線式感應電動機，其轉子為Y接，轉子每相之線圈數與定子每相的線圈數之比為1：4。滿載轉速為1740rpm，轉子的電阻為0.193歐姆，轉子堵轉時之電抗為0.71歐姆，若忽略定子電阻及漏電抗的壓降，試求：滿載轉速下轉子每相電流? (A)9A (B)9.419A (C)8.555A (D)10.66A

6. 三個電阻器並聯，加電壓後，此三電阻器之電流比例是6：3：2，試問其電阻值應為下列何者？ (A)2R，3R，4R (B)4R，3R，2R (C)1R，2R，3R (D)2R，3R，6R

7. 對於一個如圖的分壓電路，輸出電壓為？
(A)10V (B)6V (C)3V (D)1V

8. 船上的用電設備絕大部分是屬於哪一種RLC等效電路，而造成功率因數降低： (A)電阻性電路 (B)電感性電路 (C)電容性電路 (D)不一定

9. 某一船舶交流發電機額定電壓值為400伏特，額定電流為433安培，對負載為三向三角形接法之負載供電，試求其額定容量？ (A)173.2KVA (B)244.9KVA (C)122.5KVA (D)299.9KVA

10. 一電源電壓V=70.7sinωt加於RLC串聯電路中，若R=3Ω，=3Ω ，=7Ω，求電路的功率因數？ (A)0.6 (B)0.7 (C)0.8 (D)0.9

11. 船上所裝置之自動電壓調整器促使發電機的額定功率得以維持，依據CR的規定，匯流排電壓從無載至滿載其變化率不得超過額定電壓之多少%？ (A)1 (B)1.5 (C)2 (D)2.5

12. 三相變壓器如果有某一相故障時，其接線方式可以使用 (A)Δ - Δ (B)Δ - Y (C)V - V (D)V - Y

13. RL串聯電路與100V直流電源相接，其中R=10Ω，L=0.1H，流過RL電路的電流為？ (A)5A (B)0A (C)10A (D)15A

14. 在實際使用電路時，如果手中的電阻阻值低於需求，想要提高電阻阻值可以如何處理？ (A)將電阻加熱 (B)將電阻並聯 (C)將電阻串聯 (D)將電阻短路

15. 兩個電阻並聯，計算R₁支路電流的分流公式是(I為總電流,U為總電壓) (A)I x R₁ /(R₁ +R₂ ) (B)I x R₂ /(R₁ +R₂ ) (C)U x R₁ /(R₁ +R₂ ) (D)U x R₂ /(R₁ +R₂ )

16. 三相對稱負載星形連接時，測得其相電壓為220V，相電流為4A功率因數為0.6，則其三相有功功率為 (A)2640W (B)1584W (C)915W (D)528W

17. 如圖之電路，若V=60伏特，R₁= R₂ = R₃ =20Ω，其總電阻為：
(A)20Ω (B)30Ω (C)40Ω (D)60Ω

18. 如下圖之電路，總電流 =7A，R₁=8Ω，R₂ =6Ω，由克希荷夫電流定理可知通過R₂的電流為
(A)3A (B)4A (C)5A (D)6A

19. 下圖之電路，V=30伏特， R₁ =15Ω，R₂ =30Ω，R₃ =101Ω，其戴維寧等效電壓為：
(A)10伏特 (B)15伏特 (C)20伏特 (D)40伏特

20. 下圖之電路，V=90伏特，R₁=10Ω，R₂=30Ω，其戴維寧等效電阻為多少Ω：
(A)10 (B)15 (C)30 (D)40

21. 若三相同步發電機之極數為8極，旋轉轉速為930RPM，其產生之電源頻率為： (A)55Hz (B)58Hz (C)60Hz (D)62Hz

22. 2極之三相同步發電機，產生之電源頻率為60Hz，其旋轉轉速為： (A)900RPM (B)1200RPM (C)1800RPM (D)3600RPM

23. 以下何種控制例是屬於開路控制﹝Open loop control﹞？ (A)缸套冷卻水之溫度控制 (B)燃油淨油機之油溫控制 (C)感應電動機之Y-△啟動控制 (D)柴油引擎的轉速控制

24. 在柴油機之缸套冷卻水溫度控制系統中，其受控系統（controlled process）為： (A)柴油機 (B)海水泵浦 (C)淡水泵浦 (D)淡水冷卻器

25. 關於克希荷夫電壓定理敘述那一項是對的: (A)一個封閉迴路電壓降總合為零 (B)一個封閉迴路電壓升總合不為零 (C)一個封閉迴路電壓升不會等於電壓降 (D)流入節點之電流等於流出節點之電流

26. 下列關於電感器之應用何者有誤? (A)單位為亨利 (B)可使其兩端電壓與電流產生相位差 (C)可使其兩端電壓相位落後電流相位 (D)直流時相當於短路

27. 平衡三相Δ接負載線電流與相電流之相位差為? (A)0度 (B)30度 (C)120度 (D)180度

28. 交流電源兩個10亨利電感器並聯電感值會變化為多少? (A)5亨利 (B)10亨利 (C)20亨利 (D)40亨利

29. 變壓器能產生變壓可由何定理來解釋之? (A)安培定理 (B)法拉第定理 (C)歐姆定理 (D)佛萊銘右手定則

30. 一般恆壓充電法與改良恆壓充電法差別為改良恆壓充電法多串聯何物? (A)電容 (B)電感 (C)電阻 (D)電晶體

31. 下列那一個不是蓄電池總檢查之主要項目? (A)極板硬化 (B)電解液比重 (C)蓄電池兩端電壓 (D)蒸餾水添加量

32. 一個交流電路中電阻負載之電壓最大值為40V電阻為20Ω ，求其平均功率為何? (A)20W (B)40W (C)16KW (D)32KW

33. 當負載增加時變壓器之二次側電壓往往會降低主要原因為何? (A)鐵損 (B)繞線電阻壓降 (C)磁滯損失 (D)漏磁

34. 一般三相感應電動機在無負載時其轉差率為何? (A)S=-1 (B)S=0 (C)S=1 (D)S=2

35. 關於家用電壓110V, 60Hz敘述何者有錯 (A)正弦波電壓 (B)平均電壓=0V (C)最大電壓 =110V (D)頻率為60Hz

36. 一個理想變壓器其一次側(高壓側)及二次側(低壓側)電壓比為10:1，求其一次側(高壓側 )及二次側(低壓側)電流比為何？ (A)10:1 (B)1:1 (C)1:10 (D)0.111111111

37. 一個物質測試其磁通密度與磁化力的關係曲線稱為磁化曲線，關於磁化曲線下列哪一項是錯誤的？ (A)當磁化力增加，磁通密度也會增加最後出現磁飽和 (B)磁通密度出現磁飽和，當磁化力減少至0，一般磁通密度不會為0，稱為剩磁 (C)磁化曲線之循環會有能量損失，稱為磁滯損失 (D)磁化曲線為直線

38. 當使用發電機並聯時，未達有效功率的分配必須按照發電機的何種特性來控制？ (A)負載 (B)位置 (C)速度 (D)加速度

39. 大容量的變壓器一般而言必須特別注意何種問題？ (A)變壓 (B)整流 (C)冷卻 (D)輻射

40. 關於乾式變壓器之敘述，下列哪一個有錯？ (A)一般使用於較小容量低壓者 (B)本身與空氣並無接觸 (C)使用輻射與對流之作用來冷卻 (D)可利用抽風機將空氣送入外箱內部而冷卻

41. 一個電路其阻抗值為5+5i(Ω)，若其兩端電壓為v(t)= ，求其虛功率(感應功率)為何？ (A)25VAR (B)20VAR (C)10VAR (D)5VAR

42. 按照中國驗船中心(CR)的標準，自動電壓調整器，使交流發電機在額定功率因數下，維持匯流排電壓從無載到滿載，其變化率不超過額定電壓之百分比是? (A)1.50% (B)2.50% (C)3.5%。 (D)4.50%

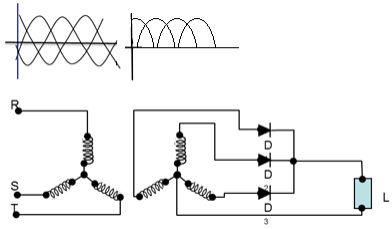

43. 如圖示，整流後交流形成脈動直流，屬何種整流?
(A)全波整流 (B)碎波整流 (C)逆波整流 (D)半波整流

44. 如圖示，是屬何種電晶體?
(A)npn 電晶體 (B)光電二級體 (C)發光二極體 (D)pnp 電晶體

45. 主機電腦控制與安全系統，除主電源外，必需具備用電源，請問備用電源是何種電源? (A)交流整流後之24V DC (B)緊急發電機提供之電源 (C)電池電源 (D)電瓶供應之24V DC

46. 船上某一空間，具四個火警偵測器，請問其電路如何連接。 (A)二個並聯後再串聯 (B)四個均串聯 (C)四個均並聯 (D)三個串聯後再並聯

47. 在控制系統中，不需要比較器與感知器的控制系統，是何名稱? (A)閉路控制系統 (B)定值控制系統 (C)開路控制系統 (D)定數控制系統

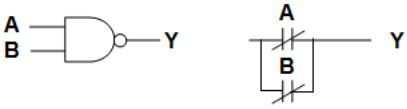

48. 如圖示，A=0、B=0時，Y=1是何開關式控制邏輯電路。
(A)及閘(AND Gate)。 (B)或閘(OR Gate)。 (C)非閘(NOT Gate)。 (D)反及閘(NAND Gate)。

49. 船上電子電路模板系統中保險絲燒損時，10安培規格者,可如何處理. (A)以10安培保險絲更換 (B)斷電以5安培保險絲更換 (C)以15安培保險絲更換 (D)以5安培保險絲更換

50. 船舶上蓄電池組的額定電壓多為： (A)3 伏特 (B)6 伏特 (C)12 伏特 (D)24 伏特

申論題 (0)
