108年 - 108-3 技術士技能檢定學科測試試題-甲級：01300工業配線#81088

1. 下列何者為非再生能源？(A)焦媒(B)水力能(C)地熱能(D)太陽能。

2. 電路裝有並聯電力電容器，此時功率因數 co sθ=1.0，只將電容增加，則(A)功率因數不變(B)功率因數大於 1.0(C)功率因數增大(D)功率因數減小。

3. 依 IEC 標準 CT 之標示如下，對保護之檢出而言何者較優(A)5 P5(B)5P10(C)10 P10(D)5P20。

4. 甲公司之受雇人 A，因執行業務，觸犯營業秘密法之罪，除依規定處罰行為人 A 外，得對甲公司進行何種處罰？(A)罰金(B)拘役(C)褫奪公權(D)有期徒刑。

5. 如下圖流體符號表示(A)自動放水集水器(B)手動放水集水器(C)自動放水乾燥器(D)手動放水乾燥器。

6. 下圖表示(A)熱動式 MCB(B)熱動電磁式 MCB(C)完全電磁式 MCB(D)電子式 MCB。

7. 下列何者不是全球暖化帶來的影響？(A)地震(B)洪水(C)熱浪(D)旱災。

8. 為使電纜散熱良好，埋設電纜時其周圍須填(A)細砂(B)土壤(C)水泥(D)石塊。

9. CNS 配電盤標準中，若為箱櫃型，其記號為(A)P(B)G(C)C(D)M。

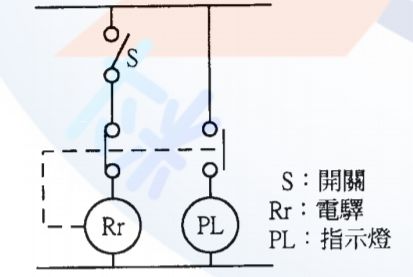

10. 如下圖所示，將 S 投入後指示燈即(A)反復點滅(B)繼續亮(C)熄滅(D)只亮一次，旋即熄滅。

11. 全球暖化潛勢(Global Wa rming Poten tia l, G WP)是衡量溫室氣體對全球暖化的影響，其中是以何者為比較基準？(A)CH₄(B)SF₆(C)CO₂(D)N₂O。

12. A 種絕緣物之最高容許溫度[℃]為(A)120(B)180(C)105(D)95。

13. 台灣西部海岸曾發生的綠牡蠣事件是下列何種物質污染水體有關？(A)汞(B)鎘(C)銅(D)磷。

14. 可程式控制器三種輸出類型中，反應時間(由 O FF 到 ON)最慢的是(A)PN P 電晶體輸出(B)N PN 電晶體輸出(C)閘流體(TRIAC)輸出(D)繼電器輸出。

15. 在電腦應用上，1K 記憶體之記憶容量為(A)100(B)1000(C)512(D)1024 Bytes。

16. 3.3KV 供電每台容量超過 300HP 之電動機，其起動電流不超過該電動機額定電流之多少倍(A)2.5 倍(B)5 倍(C)3.5 倍(D)6 倍。

17. 如下圖加裝電阻器之主要目的在於(A)增加直流電磁鐵吸引力(B)使動作後能自保(C)動作後使 MC 線圈電流降低(D)減少 MC 線圈之始動電流。

18. 如下圖所示，其邏輯式為(A)A+B+C+D(B)A‧B‧ C‧D(C)A‧B (C +D)(D)A +B (C‧D )。

19. 系統上若有大量之第三諧波時，串聯電抗器之容量，下列何者不宜？(A)10％(B)6％(C)13％(D)8％。

20. 下列何者不是可變電阻的符號？(A) (B) (C) (D) 。

21. 自動化機械中，能將電能轉換為機械動力的裝置是(A)變速箱(B)機構(C)控制器(D)致動器。

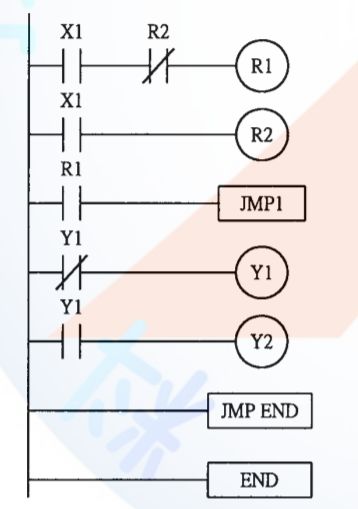

22. 如下圖所示，JMP 為跳躍指令（當 R1 接點閉合時才執行 JMP 與 J MP END 之間電路），當 X1 O N2 秒，則輸出 Y1，Y2 之動作為(A)Y1，Y 2 皆 O FF(B)Y1 O N，Y2 O FF(C)Y1 O FF，Y2 ON(D)Y1 Y2皆 ON。

23. 斷路器之最低額定運轉電壓，係表示在低於該電壓情況下運轉時，將減少斷路器之(A)跳脫電流(B) 過載電流(C)框架電流(D)啟斷容量(MVA )。

24. 有關小黑蚊敘述下列何者為非？(A)無論雄性或雌性皆會吸食哺乳類動物血液(B)多存在竹林、灌木叢、雜草叢、果園等邊緣地帶等處(C)活動時間又以中午十二點到下午三點為活動高峰期(D)小黑蚊的幼蟲以腐植質、青苔和藻類為食。

25. 對於化學燒傷傷患的一般處理原則，下列何者正確？(A)於燒傷處塗抹油膏、油脂或發酵粉(B)立即用大量清水沖洗(C)使用酸鹼中和(D)傷患必須臥下，而且頭、胸部須高於身體其他部位。

26. 三具 11.4KV/63.5V PT 以Ｙ－開△連接時，當一次側發生一相完全接地時，二次開△兩端電壓為 (A)0V(B)190V(C)55V(D)110V。

27. 避雷器之主要功能為何？(A)防止短路(B)消除異常電壓(C)防止接地(D)作為過載保護。

28. 檢查配電盤內之配線應特別注意接地線的線徑和顏色，依 CN S 接地線應使用(A)藍色(B)綠色(C)白色 (D)紅色。

29. 進出電梯時應以下列何者為宜？(A)外面的人先進去，裡面的人才出來(B)裡面的人先出，外面的人再進入(C)可同時進出(D)爭先恐後無妨。

30. 已知一電路阻抗 Z＝9＋j12（歐姆），外加電壓 V＝300∠60（伏特），則其功率為多少瓦？(A)45 00＋j6000(B)4500－j6000(C)3600－j4800(D)3600＋j4800。

31. 感應電動機若負載增加，則其轉差率將(A)變小(B)不變(C)可能變大，可能變小(D)變大。

32. 公司總務部門員工因辦理政府採購案，而與公務機關人員有互動時，下列敘述何者「正確」？(A) 招待驗收人員至餐廳用餐，是慣例屬社交禮貌行為(B)因民俗節慶公開舉辦之活動，機關公務員在簽准後可受邀參與(C)以借貸名義，餽贈財物予公務員，即可規避刑事追究(D)對於機關承辦人，經常給予不超過新台幣 5 佰元以下的好處，無論有無對價關係，對方收受皆符合廉政倫理規範。

33. 直徑 2.0 公釐，長 1500 公尺之硬銅線，其電阻值與直徑 2.6 公釐，長約多少公尺之硬銅線相等(A)1 000 公尺(B)2000 公尺(C)2500 公尺(D)500 公尺。

34. 示波器可用來量測電壓，其電壓值是(A)平均值(B)峰對峰值(C)有效值(D)峰值。

35. 依廢棄物清理法之規定，隨地吐檳榔汁、檳榔渣者，應接受幾小時之戒檳班講習？(A)8 小時(B)6 小時(C)4 小時(D)2 小時。

36. 電力系統上影響短路電流對稱值與非對稱值之因素為(A)負載種類(B)負載大小(C)使用頻率(D)直流成分大小。

37. 下列何者，非屬法定之勞工？(A)部分工時之工作者(B)委任之經理人(C)受薪之工讀生(D)被派遣之工作者。

38. 差動電驛可檢出(A)配電線路接地故障(B)變壓器內部故障(C)平行二回路輸電線之接地故障(D)電動機之過載。

39. 一般保護電驛之接點容量為(A)3A(B)10A(C)20A(D)5A。

40. 使用可程式控制器作為流量積算時，必須以下列何種信號輸入？(A)脈波(B)電容(C)電阻(D)電感。

41. 斷路器上的 IC 值係指下列何者？(A)框架容量(B)額定值(C)跳脫容量(D)啟斷容量。

42. 下列敘述何者為錯誤？(A)匯流排佈置方式直接影響供電之可靠性及變電站之運轉維護工作(B)高速同步電驛是達成遠方監視控制任務之主要設備(C)改善功率因數之目的是為調節電力之負荷，減少銅損失並維持電壓之穩定(D)同一斷路器，其啟斷容量隨故障電流大小而變。

43. 單相感應電動機，效率最低者為(A)電容啟動式(B)蔽極式(C)分相式(D)推斥式。

44. 在電腦與 PLC 間作長距離傳送資料時，通常會利用現成的電話線來進行，此時在電腦上須加裝何種介面？(A)AGP(B)IEEE - 488(C)UPS(D)MODEM。

45. 公司負責人為了要節省開銷，將員工薪資以高報低來投保全民健保及勞保，是觸犯了刑法上之何種罪刑？(A)侵占罪(B)背信罪(C)詐欺罪(D)工商秘密罪。

46. 事業單位之勞工代表如何產生？(A)由企業工會推派之(B)由產業工會推派之(C)由勞工輪流擔任之(D) 由勞資雙方協議推派之。

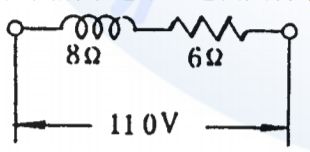

47. 如圖所示電路之電流與功率因數為(A)8 A/0.6(B)11A /0.6(C)8A/0.8(D)11A /0.8。

48. 控制器連接直流輸出入時之雜訊比連接交流輸出入時之雜訊為(A)不一定(B)相近(C)弱(D)強。

49. 有線通信，下列何種介質的傳輸速率最快？(A)電話線(B)同軸電纜(C)雙絞線電纜(D)光纖纜線。

50. 當啟動直流分激式電動機，需先把磁場電阻置於(A)最大(B)任意點均可(C)中間平均點(D)最小。

51. 何種記憶體於停電時，其內部儲存之程式內容會自行消失(A)EEPRO M(B)ROM(C)RA M(D)EPRO M。

52. 在電力系統中改善整體系統功率因數，其電容器宜接近(A)主開關之電源側(B)母線上(C)電感負載(D) 電阻負載。

53. 構成電路的基本要件為何？(A)開關、連接線、負載、電源(B)感應器、電源、負載、連接線(C)感應器、開關、電源、連接線(D)感應器、電源、連接線、開關。

54. 違反環境保護法律或自治條例之行政法上義務，經處分機關處停工、停業處分或處新臺幣五千元以上罰鍰者，應接受下列何種講習？(A)道路交通安全講習(B)環境講習(C)消防講習(D)衛生講習。

55. 下圖符號表示(A)按鈕開關之常閉接點(B)限制開關之常閉接點(C)限時電驛之常閉接點延時開放(D)過載電驛之常閉接點。

56. 某電壓源標示為三相四線式 380V /220V，其中 220V 之意義為何？(A)欠電壓基準設定值(B)線電壓(C) 相電壓(D)過電壓基準設定值。

57. 因故意或過失而不法侵害他人之營業秘密者，負損害賠償責任。該損害賠償之請求權，自請求權人知有行為及賠償義務人時起，幾年間不行使就會消滅？(A)2 年(B)7 年(C)10 年(D)5 年。

58. 一旦大氣中的二氧化碳含量增加，會引起哪一種後果？(A)溫室效應惡化(B)海平面下降(C)臭氧層破洞(D)冰期來臨。

59. 有關 3 E 電驛，下列何種敘述錯誤？(A)可作逆相保護(B)可作短路保護(C)可作欠相保護(D)可作過載保護。

60. 在美制(AWG)線規中，導線之號碼愈大，則表示導線線徑(A)愈粗(B)不變(C)不一定(D)愈細。

複選題
複選題：61. 電纜之同軸中性線，下列哪二項為其主要目的？(A)加強電場強度(B)加強絕緣強度(C)加強機械強度 (D)作接地線。

複選題
62. 下列敘述哪些正確？(A)光敏電阻、光電晶體等皆屬於光感測器之一(B)光敏電阻是使用硫化鎘(Cd S) 或硒化鎘(CdSe)製成，硫化鎘所製成的光敏電阻適用於可見光，硒化鎘所製成的光敏電阻適用於紅外線光源(C)光感測器依使用方式，可分為穿透型(一只光發射器，一只光接收器)及反射型(光發射及光接收器同一只)，使用有效距離從數毫米至數百毫米(D)使用光感測器時，須考慮其有效距離、信號雜訊比(S/N 比)、響應速度、穩定性等。

複選題
63. 電力線路之導線大小之決定，除線路壓降外尚須考慮下列哪些因素？(A)佈置方式(B)周溫(C)絕緣強度(D)負載容量大小。

複選題
64. 如果負載變化頻繁，則 PLC 最好選用下列哪些型式的輸出模組？(A)繼電器輸出(B)閘流體(TRIAC) 輸出(C)PNP 電晶體輸出(D)N PN 電晶體輸出。

複選題
65. 雙比值 200~100/5A 比流器採一次串並聯方式接線，下列敘述哪些錯誤？(A)串並聯時均為 200/5A (B)串聯時 200/5A，並聯時 100/5A(C)串並聯時均為 100/5A(D)並聯時 200/5A，串聯時 100/5A。

複選題
66. 有關真空接觸器之開關操作方式，下列敘述哪些正確？(A)手動操作方式(B)電動操作方式(C)常時激磁方式(D)機械閉鎖方式。

複選題

67. 如下圖所示程式，下列敘述哪些正確？(A)後動作優先電路(B)先動作優先電路(C)當按下 X1，則 M1 ON、M2 O FF；若放開 X1，再按下 X2，則 M1 ON、M2 OFF(D)當按下 X1，則 M1 ON、M2 OF F；若放開 X1，再按下 X2，則 M1 OFF、M2 ON。
