109年 - 109 高等考試_二級_電子工程：電路分析#91508

科目：電路分析 | 年份：109年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：電路分析

選擇題 (0)

申論題 (6)

(一)找到諾頓電阻 R_N（請根據計算繪製電路）。（10分）

(二)使用疊加定理找到諾頓電流 I_N（請根據計算繪製電路）。（10分）

(三)在圖1b 的電路中找到可以傳遞到電阻器 R 的最大功率 P。（5分）

二、使用電源轉換在圖2的電路中求出 i_x。（25分）

三、根據圖3所示，求40 Ω 電阻所吸收的平均功率。（25分）

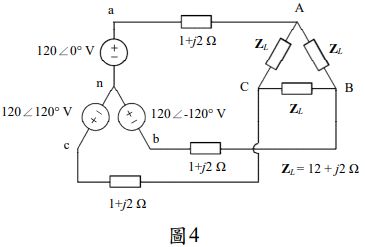

四、求圖4之三相電路的線電流。（25分）
