99年 - 99 高等考試_二級_電子工程：電路分析#46290

科目：電路分析 | 年份：99年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：電路分析

選擇題 (0)

申論題 (11)

一、求 v(t) = 1 + 10cos (ω t + 30 °) + 15cos (ω t + 45 °) + 20sin (2ω t + 50 °) V 之平均值與有效 值（均方根值）。（15 分）
⑴ vAB 之有效值（均方根值）。
⑵此電路 的總實功率 P。
⑶此電路的總虛功率 Q。（20 分）
⑴中心角頻率 ω0 。
⑵品質因素 Q。
⑶頻寬 BW。
⑷低轉折角 頻率 ω C1 。
⑸高轉折角頻率 ω C 2 。（25 分）

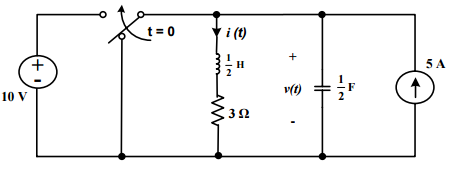

【已刪除】四、如下圖所示之電路，若 t = 0-時，電路已達穩態，試求 v (0+)及 i (0+)。（15 分）

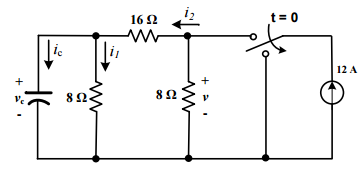

五、如下圖，若 v (0-) = 72 V，求 t = 0- 和 0+ 時的 i1，i2，ic 和 vc。（25 分）
