109年 - 109-2 船員岸上晉升適任性評估筆試測驗_一等大管輪：電機電子與自動控制#98891

科目：一二三等大管輪◆電機電子與自動控制 | 年份：109年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：一二三等大管輪◆電機電子與自動控制

選擇題 (50)

1. P極交流電機其電機角等於機械角的幾倍？ (A)P倍 (B)2P倍 (C)2/P倍 (D)P/2倍

2. 若將變壓器一次線圈之匝數減少，則二次側兩端之電壓 (A)降低 (B)升高 (C)不變 (D)不一定

3. 在圖3中，若將R₃之電阻值改為2歐姆，如圖4，則電流I₃為 ?
(A)6A (B)4A (C)12A (D)10A

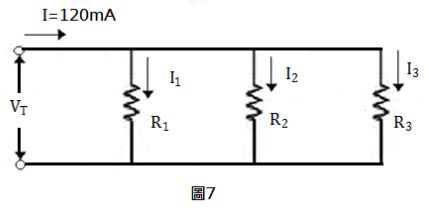

4. 圖7中，若有I=120mA流入電阻電路中，且R₁ =6K歐姆，R₂=3K歐姆，R₃=2K歐姆，則I₂等於多少?
(A)I₂=20mA (B)I₂=40mA (C)I₂=60mA (D)I₂=80mA

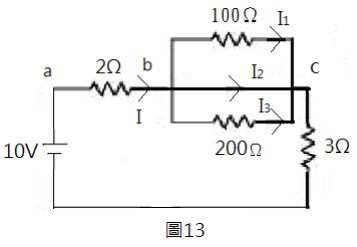

5. 如圖13試求I₂ 。
(A)I₂=0A (B)I₂=1A (C)I₂=2A (D)I₂=3A

6. 如圖13試求。
(A) (B) (C) (D)

7. 一部三相、4極、60Hz、220伏、 △接線、2HP的繞線式感應電動機，其轉子為Y接，轉子每相之線圈數與定子每相的線圈數之比為1：4。滿載轉速為1740rpm，轉子的電阻為0.193歐姆，轉子堵轉時之電抗為0.71歐姆，若忽略定子電阻及漏電抗的壓降，試求：滿載時轉子的銅損? (A)40.4W (B)51.4W (C)60W (D)55W

8. 在通用的控制系統中，控制訊號與感測訊號的幅值都已標準化，試問在電訊號中標準值為： (A)0~15mA (B)0~20mA (C)4~20mA (D)0~100mA

9. 對於有效值為110V、60Hz的交流電路，假設電感元件為2(亨利)，則其等效阻抗為： (A)110✕60✕2(B)60✕2 (C)2✕π✕60 (D)2✕π✕60✕2

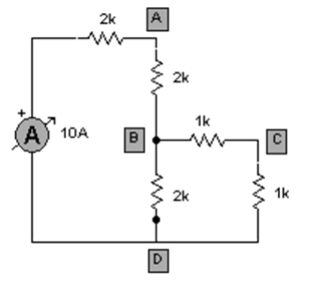

10. 如圖48的電路，如果BD間的電阻短路，試問流經1K歐姆電阻的電流為多少？
(A)0mA (B)1mA (C)2mA (D)3mA

11. 在RLC串聯電路中想要使電路的用電效率提昇必須如何處理？ (A)使電阻值提高 (B)使感抗值提高 (C)使容抗值提高 (D)使容抗值等於感抗值

12. 某標準電流為i₁ =30sin(ωt)，另一個電流i₂落後i₁電流相位角60度，試問i₂電流為 (A)30sin(ωt) (B)30sin(ωt+60) (C)30sin(ωt-60) (D)30sin(ωt+120)

13. 電流的定義為？ (A)單位時間內的電壓變量 (B)單位時間內的電荷變化量 (C)單位時間內的電感變化量 (D)單位時間內的電容變化量

14. 依據克希荷夫定理，兩個電阻R₁與R₂串聯，計算R₁上電壓的公式是(I、U分別為總電流、總電壓) (A)I✕R₁/(R₁+R₂) (B)I✕R₂/(R₁+R₂) (C)U✕R₁/(R₁+R₂) (D)U✕R₂/(R₁+R₂)

15. 如果三相交流電機所採用的激磁磁場每相相差為120度，則所提供的三相電源應相隔多少度？ (A)60 (B)120 (C)180 (D)360

16. 電壓的單位是？ (A)庫倫 (B)伏特 (C)焦耳 (D)安培

17. 對於一個純電感性交流電路，其輸出電壓與電流的關係為： (A)電壓超前電流90度 (B)電壓落後電流90度 (C)電壓與電流同相位 (D)無法判斷

18. 三相對稱負載星形聯接，其相電壓為220V，相電流為4A，功率因數為0.6，則其三相總功率為 (A)584kw (B)1584w (C)915kw (D)915w

19. 在額定負載狀況下，感應電動機之轉差率一般為？ (A)1 (B)0.5 (C)0.01~0.1 (D)0.2以上

20. 導體在磁場中作切割磁力線運動，產生感應電動勢，此電動勢的方向以________來判斷？ (A)佛萊銘左手定則 (B)佛萊銘右手定則 (C)左手螺旋定則 (D)楞次定律

21. 引擎定轉速控制系統是屬於 (A)開迴路控制系統 (B)閉迴路控制系統 (C)正回授控制系統 (D)氣壓控制系統

22. 若i為電流,，Q為電荷量，V為電壓，R為電阻，t為時間,則電流之定義為： (A)i = QV (B)i = Q/R (C)i = dV/dt (D)i = dQ/dt

23. 下圖之電路，V=30伏特，R₁=15Ω，R₂=30Ω，R₃=10Ω，期戴維寧等效電組為多少Ω?
(A)20 (B)30 (C)45 (D)50

24. △-△接線之變壓器如果燒毀其中一相，其容量： (A)不變 (B)下降為原來的 (C)降為原來的1/3 (D)為零(無法使用)

25. 若N為電動機之實際轉速，Ns為同步速率，則電動機之轉差率(Slip)S的定義為： (A)S=(N-Ns)/N (B)S=(Ns-N)/N (C)S=(N-Ns)/Ns (D)S=(Ns-N)/Ns

26. 繞線式三相感應電動機使用轉子外加電組以起動，其效果為： (A)起動電流下降，起動轉矩亦下降 (B)起動電流下降，起動轉矩不變 (C)起動電流下降，起動轉矩增加 (D)起動電流不變，目的在增加起動轉矩

27. 蓄電池充電時，會釋放出的氣體為： (A)氫及硫酸蒸汽 (B)氫及水蒸汽 (C)氫及氧 (D)氧及水蒸汽

28. 平衡三相電路各相之相位差為? (A)0度 (B)30度 (C)120度 (D)180度

29. 直流電動機(馬達)產生之反電動勢，不會與那一個因素成正比? (A)導體數目 (B)磁場 (C)極數 (D)並聯路徑數

30. 在同步發電機(旋轉磁極式)如採用自激複繞式，需有何現象或條件才會產生三相電源? (A)無任何限制 (B)需有剩磁 (C)不需有剩磁只要有原動機轉動即可 (D)不需有剩磁只要有電樞繞組

31. 同步發電機之電樞負載電流所產生之電樞磁通，會增加或減少激磁磁場之強度此現象稱為? (A)煞車效應 (B)自動電壓調整 (C)電樞反應 (D)功因調整

32. 下列那一個不是蓄電池每日檢查之主要項目? (A)蓄電池通風狀態 (B)電解液比重 (C)蓄電池兩端電壓 (D)電解液高度

33. 下列那一個電的單位是正確: (A)電壓單位為伏安 (B)電流單位為安匝 (C)功率單位為韋伯 (D)電容單位為法拉

34. 一個4歐姆電阻與一個3歐姆電容抗並聯後其阻抗值大約為多少? (A)12/7歐姆 (B)2歐姆 (C)2.4歐姆 (D)7歐姆

35. 直流電動機(馬達)產生旋轉運動時，其速度不受下列哪一項影響? (A)負載大小 (B)磁場大小 (C)外加電壓大小 (D)電場大小

36. 一個交流正弦波訊號其經(理想)全波整流後訊號，其有效值變化關係為何？ (A)全波整流後訊號與原正弦波訊號相比，其有效值較大 (B)全波整流後訊號與原正弦波訊號相比，其有效值較小 (C)全波整流後訊號與原正弦波訊號相比，其有效值相等 (D)全波整流後訊號與原正弦波訊號其有效值無法比較

37. 一個電阻器及電容器所構成的RC電路，其阻抗值為40-30iΩ 若其電壓為，求其電流為何？ (A) (B) (C) (D)

38. 一個電阻器及電感器所構成的RL電路，其阻抗值為30+40iΩ，若其電壓為，求其電流為何？ (A) (B) (C) (D)

39. 在法拉第定律中，感應電壓的大小跟那些物理量有關？ (A)磁通量的大小及線圈圍繞的方向 (B)磁通量的大小及線圈匝數 (C)磁通量的變化率及線圈匝數 (D)磁通量的變化率及線圈圍繞的方向

40. 一個理想變壓器其一次側(高壓側)及二次側(低壓側)電壓比為10:1，求其一次側(高壓側)及二次側(低壓側)功率比為何？ (A)10:1 (B)1:1 (C)1:10 (D)0.111111111

41. 旋轉電樞型交流發電機，其引出電能之方式是何裝置? (A)相互絕緣之滑環 (B)整流子 (C)自動電壓調整器 (D)換向器

42. 交流發電機，產生電能之裝置名稱是? (A)磁極 (B)Ｎ極 (C)電樞 (D)Ｓ極

43. 並聯同步指示器，順時鐘旋轉，表示待並聯發電機之頻率何種狀況? (A)等於匯流排 (B)低於匯流排 (C)異於匯流排 (D)高於匯流排

44. 電子材料中，具有較多自由電子之材料，稱何種材料? (A)a-型材料 (B)s-型材料。 (C)n-型材料。 (D)p-型材料。

45. 某一種電器元件，當改變兩平板間介質時，會改變其電場，該電器元件是何名稱? (A)電容器 (B)電壓器 (C)變頻器 (D)變流器

46. 如圖示，這類控制器操作模式是輸出信號與輸入信號的時間變化率成比例，故輸入變化率越大，其修正動作值也越大，所以不能單獨使用，必須與其他控制搭配使用，以彌補比例控制的缺點，此為何種控制模式？
(A)比例積分控制 (B)積分控制。 (C)比例微分控制。 (D)綜合控制。

47. 如圖示，金屬材料做成如伸縮囊，是壓力控制和溫度控制中，把流體壓力，或流體在封閉容器內，因溫度產生之壓力轉換成位移的重要元件，是屬何種壓力感知元件
(A)玻登管。 (B)薄膜。 (C)伸縮箱。 (D)應變規。

48. 於發電機並聯時，為了儘量減少斷路器接上時所產生的沖擊電流，按下斷路器 “close"之適當時機為何？ (A)同步指示器指針過中央12點鐘後約2點鐘的位置時 (B)同步指示器指針過中央12點鐘後約1點鐘的位置時 (C)同步指示器指針接近中央12點鐘前約10點鐘的位置時 (D)同步指示器指針接近中央12點鐘前約11點鐘的位置時

49. 鉛蓄電池充滿電的表徵為何？ (A)電解液的相對密度是1.1 (B)單個電池的電壓達1.6V (C)電解液中出現了大量的氣泡，單個電池的電壓達2.6V (D)電解液的相對密度達 1.1，並出現了大量的氣泡

50. 當電池達到低壓限度(約1.75V)，應在多少小時內立刻充電，否則將造成極板硬化？ (A)48小時 (B)36小時 (C)30小時 (D)24小時

申論題 (0)
