109年 - 109-3 船員岸上晉升適任性評估筆試測驗_一等大管輪：電機電子與自動控制#96841

1. 直流電機裝設補償繞組之目的在? (A)增強電樞磁場 (B)增強主磁場 (C)抵銷電樞反應 (D)增加轉速

2. 同步發電機的短路保護通常由ACB斷路器的何者裝置作動保護? (A)過電流跳脫保護裝置 (B)逆功率保護裝置 (C)欠壓保護裝置 (D)過熱保護裝置

3. 同步發電機負載改變時，若欲維持額定端電壓，則激磁電流隨電樞電流變化和負載性質不同提供相對應的改變，以補償因電樞反應所引起的電壓變化的曲線圖？ (A)激磁特性曲線 (B)伏安特性曲線 (C)無載特性曲線 (D)外部特性曲線

4. 變壓器之感應電動勢與線圈之匝數 (A)成正比 (B)成反比 (C)平方成正比 (D)平方成反比

5. 同步電動機V形曲線中，各曲線最低點所形成之線，其功率因數為 (A)滯後 (B)超前 (C)等於1 (D)不一定

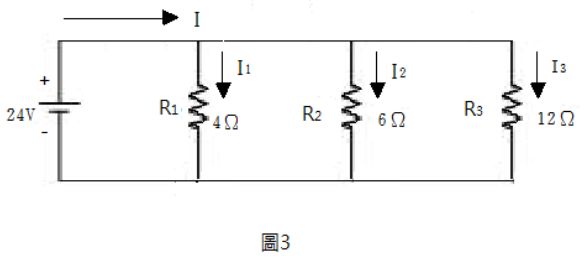

6. 圖3為一並聯電路，試求總消耗功率PT。

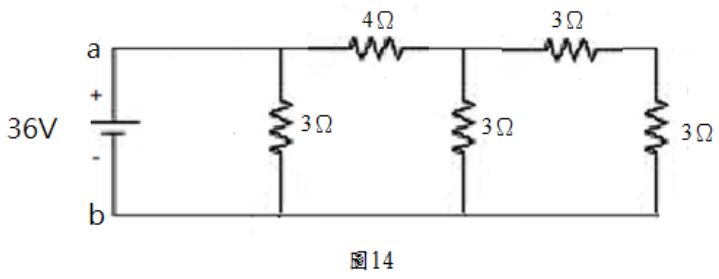

7. 如圖14試求4歐姆的電壓降 ?

(A)24V (B)36V (C)23V (D)35V

8. 控制系統中不須包含哪一基本單元： (A)控制器(包含致動器) (B)測量單元 (C)受控對象 (D)誤差值設定單元

9. 在實際使用電路中，如果手中的電阻阻值低於需求，想要提高電阻阻值可以如何處理？ (A)將電阻加熱 (B)將電阻並聯 (C)將電阻串聯 (D)將電阻短路

10. 描述電動機轉速n與電樞電流Ia的關係的曲線稱？ (A)無載特性曲線 (B)轉矩特性曲線 (C)轉速特性曲線 (D)電樞特性曲線

11. 將三個單向變壓器連結成三相使用時，下列何種條件不是必須考慮的因素？ (A)容量相同 (B)輸入頻率相同 (C)輸入電壓相同 (D)一次與二次繞線匝數相同

12. 電流的單位是？ (A)庫倫 (B)瓦特 (C)焦耳 (D)安培

13. 在一變壓器稱為理想變壓器，不須具備哪一條件？ (A)線圈無電阻值 (B)無漏磁 (C)無鐵心損失 (D)線圈匝數比可以整除

14. 鉛蓄電池充電時，當比重達到額定值時，需維持額定值幾小時，才表示充電完成？ (A)1 (B)2 (C)3 (D)4

15. 變壓器以方式連接時，其二次線電流與相電流之關係為？ (A)相等 (B)線電流為相電流之3倍 (C)線電流為相電流之1.732倍 (D)線電流為相電流之 0.577倍

16. 歐姆定理的內涵是？ (A)電壓與電流所形成的斜率為電阻值 (B)電路中沿著一個封閉迴路的所有電壓昇與電壓降的總和為零 (C)電路中任何一個節點的流入電流等於流出電流 (D)電路中任取AB二點，從AB二點看這個電路都可視為一個電壓源與電阻相串聯的電路

17. 一電源電壓，求電路的虛功率？ (A)-400(var) (B)400(var) (C)-200(var) (D)200(var)

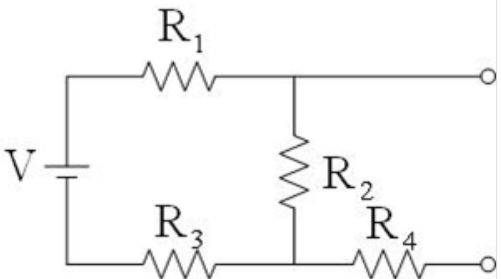

18. 右圖之電路，V=30伏特，，其戴維寧等效電壓為： (A)10伏特 (B)15伏特 (C)20伏特 (D)30伏特

19. 右圖之電路，V=50伏特，，依戴維寧等效電路計算，通過負載之電流為 (A)0.5A (B)1A (C)2A (D)2.5A

20. 純電容負載的功率因數為： (A)0 (B)0.4 (C)0.8 (D)1

21. 三相感應電動機若使用 Y-△起動電路，其起動電流為全電壓起動電流的 (A)1/√3 (B)1/3 (C)1/2 (D)1/2

22. 如何確認蓄電池的容量下降，有不足之虞慮？ (A)端電壓下降 (B)電解液的pH值下降 (C)電解液的比重值下降 (D)接通電流後，電壓速降

23. 電流之基本定義為: (A)兩點間單位電荷移動所需之能量 (B)單位時間通過橫截面之電荷數 (C)負載單位時間所消耗的能量 (D)以上皆非

24. 三相電源正相序之敘述何者為錯誤? (A)a相超前b相120度 (B)b相超前c相120度 (C)a相超前c相240度 (D)c相落後a相120度

25. 一個40歐姆電阻與一個40歐姆電容抗串聯後其電壓與電流相位關係為何? (A)電壓與電流同相 (B)電壓落後電流30度 (C)電壓落後電流45度 (D)電壓超前電流45度

26. 一個交流電路中若負載之感應功率(reactive power)為120KVAR，若功率因數為 0.8，求其實功率(平均功率)消耗為何? (A)200KW (B)160KW (C)120KW (D)100KW

27. 下列那一個不是發電機並聯運轉之目的? (A)滿足電路系統負載需求 (B)增加整個電路之電容量 (C)改善功率因數 (D)提高供應電力系統之穩定性

28. 為了達成自動控制目標經常會使用PID控制器其中I代表何意義? (A)比例 (B)微分 (C)積分 (D)模糊

29. 為了達成自動控制中消除穩態誤差目標經常會使用在PID控制器中那一個部分控制器? (A)比例 (B)微分 (C)積分 (D)模糊

30. 平衡三相△ 接負載線電壓大小為相電壓大小之幾倍? (A)1倍 (B)1.732倍 (C)2倍 (D)3倍

31. 若電路由電阻及電容串聯組成，則兩端電壓與電流相位關係為? (A)電壓超前電流90度 (B)電壓落後領先電流90度 (C)電壓超前電流小於90度 (D)電壓落後電流小於90度

32. 一個2亨利之電感器當其流過交流電流為時，求其所消耗平均功率為何? (A)2W (B)3W (C)4W (D)0W

33. 交流同步發電機自激式激磁因啟動時尚未有端電壓產生，是利用何特性來建立磁場? (A)電能 (B)動能 (C)剩磁 (D)外加電壓

34. 何時會用到佛萊銘右手定則? (A)用於判斷發電機產生感應電壓極性 (B)用於判斷當電流通過導體產生磁場方向 (C)用於判斷變壓器產生電壓極性 (D)用於判斷電動機產生旋轉方向

35. 直流馬達因負載變化產生之轉矩大小發生變化，下列那一個不會受其直接影響? (A)轉速 (B)磁場大小 (C)電樞電流 (D)銅損大小

36. 一個負載其電流(有效值)大小為2(A)，負載阻抗為2+i2√3Ω ，其所消耗的實功率(平均功率)的大小為何？ (A)8√3W (B)8W (C)4√3W (D)4W

37. 由電阻器、電感器與電容器串聯所構成之RLC串聯電路，當電壓源為Vm sin(2πft)，當電壓源的頻率小於時，RLC電路電壓與電流相位關係為何？ (A)電流與電壓同相位 (B)電流相位落後電壓相位 (C)電流相位超前電壓相位 (D)電流相位與電壓相位無關

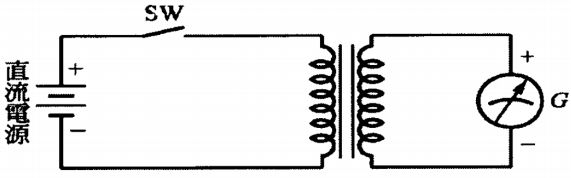

38. 單相變壓器做成三相連接，或是做並聯運用時，均須考慮各變壓器的極性，否則可能會使變壓器或設備燒壞。若用直流法來判別變壓器極性，如圖所示，如開關閉合瞬間檢流表G為正轉，此現象代表變壓器具備何種特性？

(A)減極性 (B)加極性 (C)不定極性 (D)變壓器故障

39. 目前船上之交流發電機，其電壓控制系統稱謂: (A)ACB (B)AVR (C)AMP (D)ABT

40. 船上交流軸發電機航行使用中，主機發生SLOW-DOWN狀況時，主機先減速至何種速度，保持可容許時間後，再繼續減速至SLOW-SPEED? (A)最低可供電轉速，稱Hold- Speed (B)降低至Half-Speed (C)降低至換A油轉速 (D)降低至尚可使用C 油轉速

41. 線圈為主體，體積小，承載電流小及動作快的元件是屬何種電磁元件 (A)電磁接觸器 (B)繼電器 (C)閘刀器 (D)按紐器

42. 感應電動機依其何部分的不同而可分為繞線式電動機及鼠籠式電動機？ (A)電樞繞阻 (B)定子鐵心 (C)定子繞組 (D)轉子構造

43. 當感應電動機之轉速為零，電動機處於起動狀態，此時其轉差率(S)為何？ (A)0 (B)0.5 (C)0.8 (D)1

44. 下列何者不為同步電動機之特性？ (A)轉速維持定值 (B)調整激磁可調整電力系統之功率因數 (C)無啟動轉矩 (D)外部加入電阻於轉子繞組上可調節其啟動特性

45. 下列有關發電機並聯的敘述何者錯誤？ (A)當兩台發電機以上同時供電給匯流排，則謂之並聯運轉 (B)當發電機在並聯時，需注意發電機與匯流排上的電壓、電流與相位是否一致 (C)以自動控制完成發電機並聯運轉叫作自動整步 (D)以人員觀察、判斷、調整完成並聯操作稱為手動並聯

46. 下列何者不屬於自動整步裝置？ (A)檢出裝置 (B)自動同步裝置 (C)三相接地指示燈 (D)整步投入裝置

47. 根據蓄電池電解液的濃度可判定充、放電之程度為何種蓄電池？ (A)鎳鎘蓄電池 (B)鹼性蓄電池 (C)鎳氫蓄電池 (D)鉛蓄電池

48. 鉛蓄電池於充電時恢復活性物質，主要進行何種能量的轉換？ (A)將化學能轉換為電能 (B)將熱能轉換為電能 (C)將電能轉換為化學能 (D)將電能轉換為熱能

49. 鉛蓄電池於一般保養時須注意電解液之高度應如何？ (A)電解液液面不可低於極板頂點 (B)電解液液面高度須與極板四分之三高度齊 (C)電解液液面高度須與極板中點齊 (D)電解液液面高度須與極板四分之一高度齊

50. 鉛電池充電時，正極板上會有何種氣體的氣泡籠罩？ (A)氧 (B)氫 (C)氦 (D)氮
