110年 - 110 公務升官等考試_薦任_電力工程、電子工程、電信工程：電路學#103678

科目：電路學 | 年份：110年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

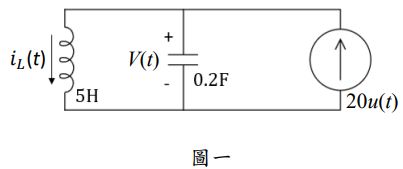

一、請求出圖一中的 i_L(0)（5 分），共振頻率ω₀（10 分）以及 t≧0 時流經電感的電流 i_L(t)（10 分），其中 u(t)為單位步級函數。

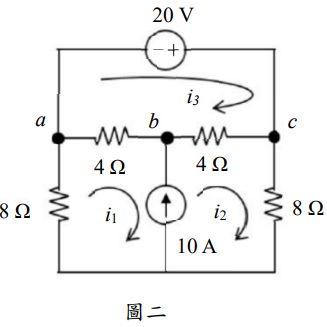

二、利用迴路電流分析法求出圖二中 i₁、（10 分）i₂、（10 分）及 i₃。（5 分）

(一)求 AB 兩點回看的戴維寧電壓（10 分）及阻抗。（10 分）

(二)求一 RL 值使得圖三中的負載 R_L 有最大負載功率。（5 分）

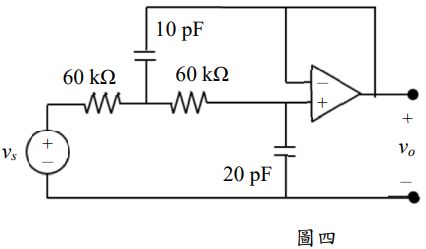

四、請求出圖四運算放大器電路中 v_o的微分方程式。（25 分）
