110年 - 110 地方政府特種考試_三等_機械工程：工程力學（包括靜力學、動力學與材料力學）#104888

科目：工程力學(含靜力學、動力學與材料力學) | 年份：110年 | 選擇題數：0 | 申論題數：7

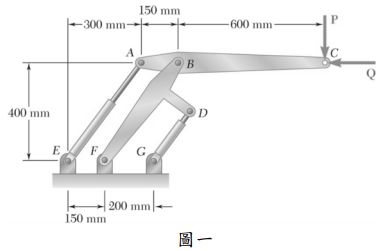

一、如圖一所示，兩液壓缸（Hydraulic Cylinder）AE 和 DG 用來控制機械人手臂 ABC 的位置。如圖一所示的位置 AE 和 DG 是平行的，當 P = 160 N 和 Q = 80 N 時，決定各液壓缸所施加的力。（25 分）
